Si5351A Generador Programable I2C Si5351 Generador de Reloj 8 KHz a 160 MHz
[Si5351A] Si5351A Generador Programable I2C Si5351 Generador de Reloj 8 KHz a 160 MHz
Referencia Interna:
Si5351A

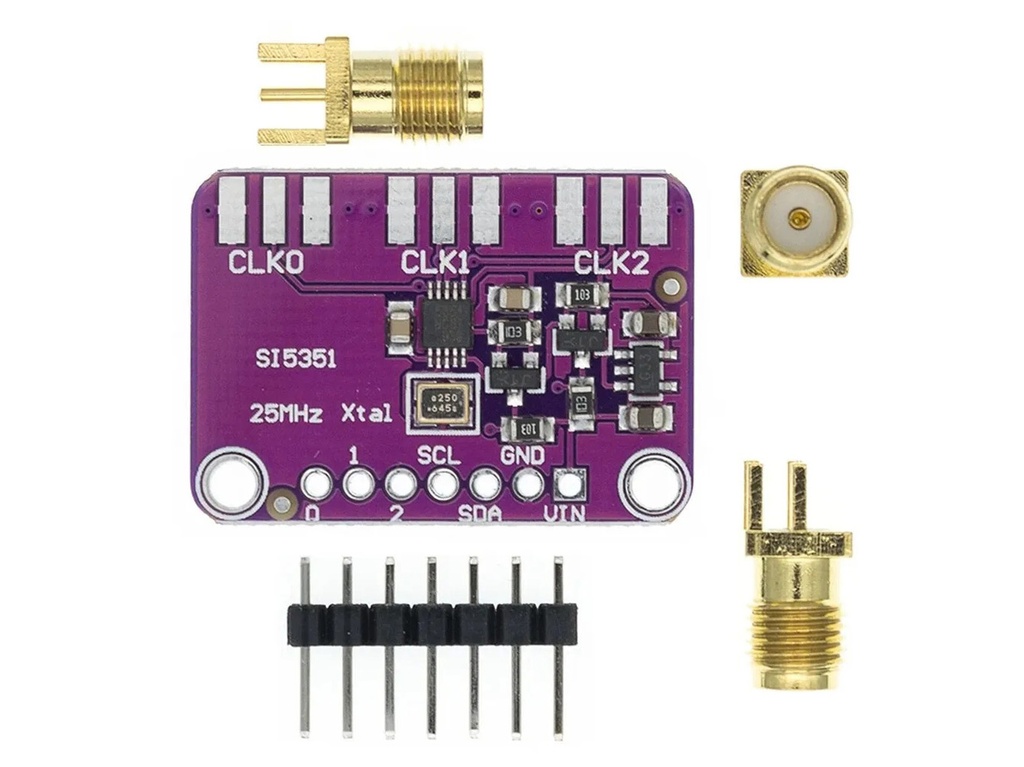

Módulo generador de reloj Si5351A
Tres salidas programables de frecuencia por I²C
El Si5351A es un generador de reloj programable que utiliza PLL y divisores MultiSynth para producir hasta tres señales de salida desde un cristal de referencia. Se controla por I²C y permite generar frecuencias para radios, sintetizadores, pruebas digitales y relojes de microcontroladores. Arduino y Raspberry Pi cuentan con bibliotecas. No es un generador senoidal: sus salidas son digitales y pueden contener armónicos, jitter y espurias dependientes de configuración.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Circuito | Skyworks Si5351A |
| Salidas | 3 relojes CMOS |
| Interfaz | I²C |
| Dirección habitual | 0x60 |
| Rango práctico | kHz hasta más de 100 MHz según configuración |
| Alimentación del circuito | 2,5–3,3 V |
| Compatibilidad | Arduino y Raspberry Pi por I²C |
| Características adicionales | Valor |
|---|---|
| PLL | 2 PLL internos |
| MultiSynth | Divisor independiente por salida |
| Referencia | Cristal habitual de 25 o 27 MHz |
| Nivel de salida | CMOS configurable, no senoidal |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El ejemplo inicializa el cristal, configura CLK0 en 10 MHz y permite activar o desactivar la salida enviando la letra t.
#include <Wire.h>
#include <si5351.h>
Si5351 reloj;
void setup(){Serial.begin(115200);if(!reloj.init(SI5351_CRYSTAL_LOAD_8PF,0,0)){Serial.println("Si5351 no detectado");while(1);}reloj.set_freq(1000000000ULL,SI5351_CLK0);reloj.output_enable(SI5351_CLK0,1);Serial.println("CLK0 = 10 MHz");}
void loop(){static bool activo=true;if(Serial.available()&&Serial.read()=='t'){activo=!activo;reloj.output_enable(SI5351_CLK0,activo);Serial.println(activo?"Salida activa":"Salida desactivada");}}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué alimentación necesita?
el Si5351A requiere 2,5–3,3 V en el circuito; módulo según regulador. Utiliza una fuente estable, cableado corto y desacoplo cercano para evitar reinicios, ruido o.
2. ¿Cómo se conecta al controlador?
La interfaz principal es I²C para configurar tres salidas CMOS. Comprueba el pinout, niveles lógicos y tierra común antes de energizar o cargar el programa.
3. ¿Es compatible con Arduino Uno?
Sí, respetando tensión, corriente e interfaz. El ejemplo incluido sirve como punto de partida y deja visibles los parámetros que requieren ajuste.
4. ¿Puede utilizarse con Raspberry Pi?
Sí cuando la interfaz es compatible, pero sus GPIO toleran solamente 3,3 V; las señales mayores necesitan adaptación y protección apropiadas.
5. ¿Qué conviene revisar antes de instalarlo?
Verifica serigrafía, polaridad, revisión del PCB, posición de puentes y tensión real; módulos visualmente similares pueden incorporar circuitos o pinouts diferentes.
6. ¿Cómo se compara con AD9833?
Frente a AD9833, cambia la capacidad, interfaz y complejidad de integración; la elección correcta depende del proyecto, alimentación y precisión necesarias.
7. ¿Cómo se compara con un oscilador de cristal fijo?
Comparado con un oscilador de cristal fijo, ofrece un enfoque distinto en costo, rendimiento y conexiones; evalúa también disponibilidad de bibliotecas, documentación y repuestos.
8. ¿Genera una señal senoidal limpia?
No; entrega reloj CMOS cuadrado. Un filtro puede seleccionar la fundamental, pero ruido de fase, armónicos y espurias continúan siendo relevantes.
9. ¿Las tres salidas son totalmente independientes?
Comparten dos PLL y la referencia; cada MultiSynth permite frecuencias distintas, aunque ciertas combinaciones producen mejor jitter o divisiones enteras.
10. ¿Por qué la frecuencia medida presenta error?
La tolerancia y temperatura del cristal introducen desviación. Mide contra una referencia confiable y aplica corrección de frecuencia en la biblioteca.
