  2. SEM-3RYG Módulo de Leds de 5 V para Arduino, Mini Luz de Semáforo [SEM-3RYG] SEM-3RYG Módulo de Leds de 5 V para Arduino, Mini Luz de Semáforo

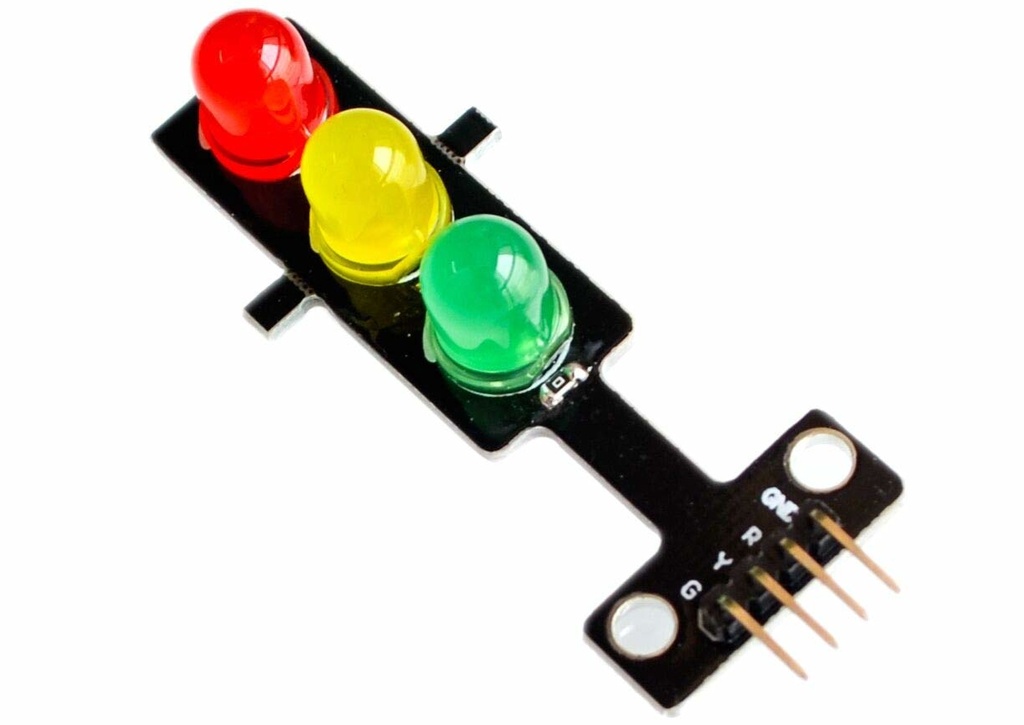

SEM-3RYG Módulo de Leds de 5 V para Arduino, Mini Luz de Semáforo

[SEM-3RYG] SEM-3RYG Módulo de Leds de 5 V para Arduino, Mini Luz de Semáforo

https://electrofranko.com/web/image/product.template/54334/image_1920?unique=8ca93b8

S/ 5.00 5.0 PEN S/ 5.00

S/ 5.00

Not Available For Sale

Esta combinación no existe.

Contáctenos

Términos y condiciones
Envío: 2-3 días laborales

Referencia Interna: SEM-3RYG

Módulo Semáforo LED 3 Colores para Arduino (sem-3ryg)

Módulo indicador tipo semáforo con tres LEDs independientes (Rojo, Amarillo y Verde) de alta luminosidad y resistencias limitadoras integradas.

El Módulo Semáforo LED 3 Colores (modelo sem-3ryg) es un dispositivo didáctico y funcional que integra tres LEDs de alta intensidad en tonos Rojo, Amarillo y Verde montados sobre una placa de circuito impreso (PCB). Cuenta con resistencias limitadoras de corriente integradas, permitiendo su conexión directa a los pines digitales de microcontroladores como Arduino, ESP32 o Raspberry Pi Pico sin riesgo de sobrecarga. Es ideal para prácticas educativas, simulaciones de tráfico urbano, sistemas de alerta y proyectos interactivos de automatización.

Especificaciones Técnicas

Parámetro EléctricoRango / Valor Oficial
Voltaje de Operación3.3 V a 5 V DC
Colores de LEDRojo, Amarillo y Verde
Corriente por Canal10 mA a 20 mA aproximados
Tipo de LógicaControl digital independiente por cada color
Resistencias a BordoResistencias limitadoras integradas para cada LED
Pines de InterfazGND, Pin Rojo (R), Pin Amarillo (Y), Pin Verde (G)
Parámetro Físico / EstructuraRango / Valor Oficial
Factor de FormaMódulo breakout compacto apto para protoboard
Dimensiones de la PlacaFormato ultra reducido optimizado para maquetas y paneles
Diámetro de LEDsLEDs estándar de alta visibilidad
Temperatura Operativa-20°C a +60°C
Aplicación PrincipalSimulaciones de tráfico, prácticas de programación y sistemas de señalización
CompatibilidadArduino Uno, Mega, ESP32, Raspberry Pi y microcontroladores lógicos

Ventajas Clave del Módulo sem-3ryg

• Resistencias Integradas: Al incluir las resistencias de protección directamente en la placa PCB, te ahorras el uso de componentes externos en tu protoboard y evitas quemar los LEDs por exceso de corriente.

• Control Independiente: Cada color cuenta con su propia línea de control digital, permitiendo encenderlos de forma aislada o combinada según los requerimientos de tu proyecto.

• Excelente Herramienta Educativa: Es el módulo perfecto para aprender lógica secuencial básica, máquinas de estados y temporización en proyectos escolares y universitarios de electrónica.

El conexionado es sumamente sencillo, requiriendo una línea de tierra común y tres pines digitales independientes para gobernar cada color.

Galería Dinámica de Conexiones de Hardware

Esquema 1: Vista de los terminales de tierra y control individual de colores
Esquema 3: Enlace de los pines de control a salidas digitales de Arduino
Esquema 2: Distribución de componentes smd de protección en la placa
Esquema 4: Ejemplo de aplicación en protoboard para maquetas de tráfico
Guía Esencial de Conexión y Montaje de Hardware: Conecte el pin **GND** a la tierra común de su placa Arduino. Conecte los terminales de control (etiquetados comúnmente como **R** para rojo, **Y** para amarillo y **G** para verde) a pines digitales independientes (por ejemplo, Pines 8, 9 y 10). Al enviar un nivel lógico HIGH por cualquiera de estos pines, el LED correspondiente se iluminará al instante.
🎓 Simulación Clásica de Semáforo con Arduino

Para controlar el módulo semáforo sem-3ryg y simular el ciclo tradicional de tráfico (Verde -> Amarillo -> Rojo), puedes utilizar el siguiente código básico en Arduino IDE:

  • Salidas Digitales: Se configuran tres pines como salidas para controlar de forma sincronizada cada color.
  • Temporización: Mediante retardos con delay() se establecen los tiempos de duración de cada luz del semáforo.
// Código de Ejemplo: Secuencia de Semáforo con Módulo sem-3ryg // Conexiones: Pin Rojo -> D8, Pin Amarillo -> D9, Pin Verde -> D10 const int PIN_ROJO = 8; const int PIN_AMARILLO = 9; const int PIN_VERDE = 10; void setup() { Serial.begin(115200); // Configuramos los tres pines como salidas digitales pinMode(PIN_ROJO, OUTPUT); pinMode(PIN_AMARILLO, OUTPUT); pinMode(PIN_VERDE, OUTPUT); Serial.println("--- Sistema Semáforo sem-3ryg Iniciado ---"); } void loop() { // 1. Luz Verde encendida (Paso libre) digitalWrite(PIN_VERDE, HIGH); digitalWrite(PIN_AMARILLO, LOW); digitalName = "VERDE"; delay(4000); // Espera 4 segundos // 2. Luz Amarilla encendida (Precaución) digitalWrite(PIN_VERDE, LOW); digitalWrite(PIN_AMARILLO, HIGH); delay(1500); // Espera 1.5 segundos // 3. Luz Roja encendida (Alto) digitalWrite(PIN_AMARILLO, LOW); digitalWrite(PIN_ROJO, HIGH); delay(4000); // Espera 4 segundos // Apagamos rojo antes de reiniciar ciclo digitalWrite(PIN_ROJO, LOW); }
1. ¿Necesito colocar resistencias externas entre el Arduino y el módulo?
No es necesario. El módulo sem-3ryg ya incluye de fábrica las resistencias limitadoras de corriente montadas en la placa, por lo que puedes conectarlo directamente a cualquier pin digital de 5V o 3.3V con total seguridad.
2. ¿Puedo encender más de un color de LED al mismo tiempo?
Sí. Cada LED funciona de forma independiente a través de su propio pin de control. Si envías una señal HIGH a dos o tres pines simultáneamente, todos los colores correspondientes se iluminarán al mismo tiempo.
3. ¿Funciona este módulo con tarjetas como ESP32 o Raspberry Pi de 3.3V?
Sí, opera perfectamente con lógica de 3.3V. Aunque los LEDs encenderán con una intensidad ligeramente menor en comparación con una alimentación de 5V, la señal digital es completamente compatible y funcional.
4. ¿Para qué tipo de proyectos se recomienda principalmente?
Es perfecto para maquetas escolares y universitarias de ingeniería civil (simulaciones de cruces viales y control de tráfico), prácticas iniciales de programación en Arduino, tableros de estado y sistemas visuales de advertencia.
▶ Video demostrativo 📄 Hoja de Datos
