SD-MICRO Módulo de Tarjeta Micro SD TF, Memoria para ARM AVR
[SD-MICRO] SD-MICRO Módulo de Tarjeta Micro SD TF, Memoria para ARM AVR
Referencia Interna:
SD-MICRO

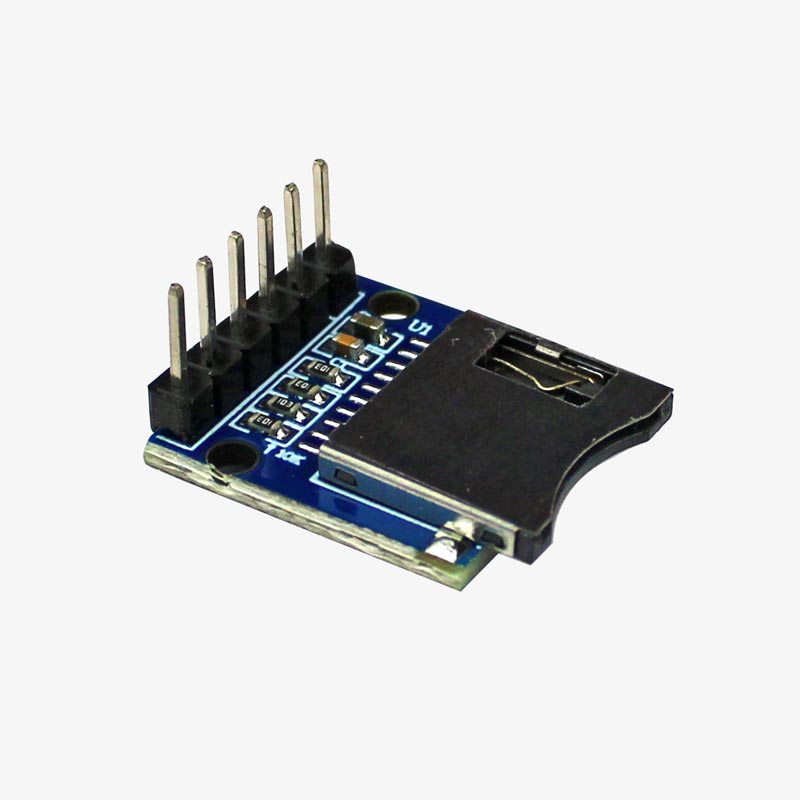

Módulo lector de tarjeta microSD
Almacenamiento extraíble por interfaz SPI
El módulo SD-MICRO permite leer y escribir tarjetas microSD desde Arduino mediante SPI. Las placas habituales incorporan regulador de 3,3 V y adaptación de nivel para controladores de 5 V, aunque debe verificarse la revisión concreta. Resulta útil para registros, configuraciones y archivos. Raspberry Pi ya posee microSD de sistema, pero puede usar lectores SPI adicionales. La escritura consume picos de corriente y exige alimentación estable.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Medio | microSD/microSDHC |
| Interfaz | SPI |
| Tensión interna tarjeta | 3,3 V |
| Alimentación del módulo | 5 V si integra regulador y adaptación |
| Sistema de archivos | FAT16/FAT32 habituales |
| Señales | CS, MOSI, MISO y SCK |
| Compatibilidad | Arduino y Raspberry Pi por SPI |
| Características adicionales | Valor |
|---|---|
| Velocidad | Limitada por tarjeta, módulo y SPI |
| Corriente | Picos durante escritura |
| Capacidad | Biblioteca y formato determinan soporte |
| Extracción | Cerrar archivos antes de retirar |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El ejemplo crea un CSV, registra veinte lecturas con marca temporal, cierra correctamente el archivo y después muestra su contenido completo.
#include <SPI.h>
#include <SD.h>
const byte CS=10;
void setup(){
Serial.begin(115200);while(!Serial){}
if(!SD.begin(CS)){Serial.println("No se pudo iniciar la tarjeta");return;}
File f=SD.open("registro.csv",FILE_WRITE);
if(f){f.println("milisegundos,adc");for(byte i=0;i<20;i++){f.print(millis());f.print(',');f.println(analogRead(A0));delay(50);}f.close();}
f=SD.open("registro.csv");while(f&&f.available())Serial.write(f.read());if(f)f.close();
}
void loop(){}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué alimentación requiere el módulo microSD?
Requiere 5 V solo si integra regulador y level shifting; tarjeta siempre 3,3 V; utiliza una fuente estable, tierra común y desacoplo cercano para evitar.
2. ¿Cómo se comunica con el controlador?
La conexión principal utiliza SPI con sistema de archivos FAT; respeta niveles eléctricos, distribución de pines y temporización antes de cargar el programa de prueba.
3. ¿Funciona con Arduino Uno?
Sí, cuando sus niveles e interfaz coinciden; el ejemplo incluido muestra una integración inicial y deja parámetros claramente identificados para calibración.
4. ¿Puede utilizarse con Raspberry Pi?
Sí, pero sus GPIO trabajan a 3,3 V; cualquier señal superior necesita adaptación de nivel y las entradas analógicas requieren conversor externo.
5. ¿Qué debe revisarse antes de energizarlo?
Comprueba polaridad, tensión, pinout y posibles puentes de configuración; una fotografía comercial no garantiza que todas las revisiones compartan conexiones idénticas.
6. ¿Cómo se compara con memoria EEPROM?
Frente a memoria EEPROM, este producto prioriza su función específica y una integración directa; la mejor opción depende de precisión, velocidad y cableado.
7. ¿Cómo se compara con una memoria flash SPI soldada?
Comparado con una memoria flash SPI soldada, cambian interfaz, prestaciones y complejidad; conviene elegir según el controlador disponible, entorno eléctrico y objetivo real del proyecto.
8. ¿Qué formato debe utilizar la tarjeta?
FAT16 o FAT32 ofrece mayor compatibilidad con bibliotecas Arduino; tarjetas grandes formateadas exFAT requieren una biblioteca y configuración que lo soporte.
9. ¿Por qué falla al iniciar SD.begin?
Revisa pin CS, cableado SPI, formato, alimentación, adaptación de nivel y contacto; algunas tarjetas demandan más corriente durante su inicialización.
10. ¿Cómo se evita perder registros?
Cierra o sincroniza periódicamente el archivo, usa fuente estable y diseña detección de apagado; cada sincronización adicional aumenta escrituras y latencia.
