Convertidor reductor DC-DC CC/CV de 600 W
SD-600W · Buck CC/CV de alta potencia
El SD-600W es un módulo Buck CC/CV de alta potencia diseñado para gestionar alimentación de corriente continua con una entrada de 12–75 V CC y una salida de 2,5–60 V CC ajustable. Integra Controlador PWM con MOSFET de potencia, componentes magnéticos, filtrado y elementos de ajuste según su versión. Se utiliza en Fuentes reductoras, carga de baterías y alimentación de alta corriente. La capacidad continua depende de la relación entre voltajes, refrigeración, cableado, temperatura ambiental y calidad de la fuente.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Topología | Buck CC/CV de alta potencia |
| Entrada | 12–75 V CC |
| Salida | 2,5–60 V CC ajustable |
| Corriente | 25 A máximo |
| Potencia | 600 W máximo con refrigeración y cableado adecuados |
| Control principal | Ajustes de tensión y limitación de corriente |
| Circuito o tecnología | Controlador PWM con MOSFET de potencia |
| Características adicionales | Valor |
|---|---|
| Tipo de conversión | DC-DC no aislada |
| Polaridad | Debe respetarse estrictamente |
| Refrigeración | Necesaria al aproximarse a corrientes elevadas |
| Cableado | Dimensionado según corriente y longitud |
| Ajuste inicial | Realizar sin carga y verificar con multímetro |
| Protección recomendada | Fusible y protección de polaridad en la entrada |
| Aplicación principal | Fuentes reductoras, carga de baterías y alimentación de alta corriente |
Ventajas principales
Conversión eficiente: La regulación conmutada reduce pérdidas respecto de soluciones lineales cuando existe una diferencia considerable entre las tensiones de entrada y salida.
Ajuste práctico: Sus controles permiten adaptar la alimentación a distintas cargas, verificando previamente los valores eléctricos mediante instrumentos de medición adecuados.
Integración sencilla: Los terminales claramente identificados facilitan incorporarlo en fuentes, baterías y equipos que trabajen con alimentación de corriente continua.
Formato reutilizable: Puede emplearse en pruebas, mantenimiento o instalaciones definitivas, siempre que permanezca dentro de sus límites eléctricos y térmicos.
Protección ampliable: Admite fusibles, interruptores, diodos y supresores externos para mejorar la seguridad según las exigencias particulares de cada instalación.
Aplicaciones recomendadas
Fuentes de alimentación: Permite implementar fuentes adaptadas para fuentes reductoras, carga de baterías y alimentación de alta corriente, manteniendo una conversión regulada dentro de los rangos especificados.
Sistemas con baterías: Acondiciona la energía procedente de baterías cuando sus variaciones permanecen dentro de los límites de entrada admitidos por el módulo.
Mantenimiento electrónico: Resulta útil para alimentar temporalmente equipos durante diagnóstico, reparación y comprobaciones controladas realizadas con multímetro y carga conocida.
Instalaciones DC: Puede incorporarse en tableros y equipos de corriente continua utilizando fusible, ventilación y conductores dimensionados para la corriente prevista.

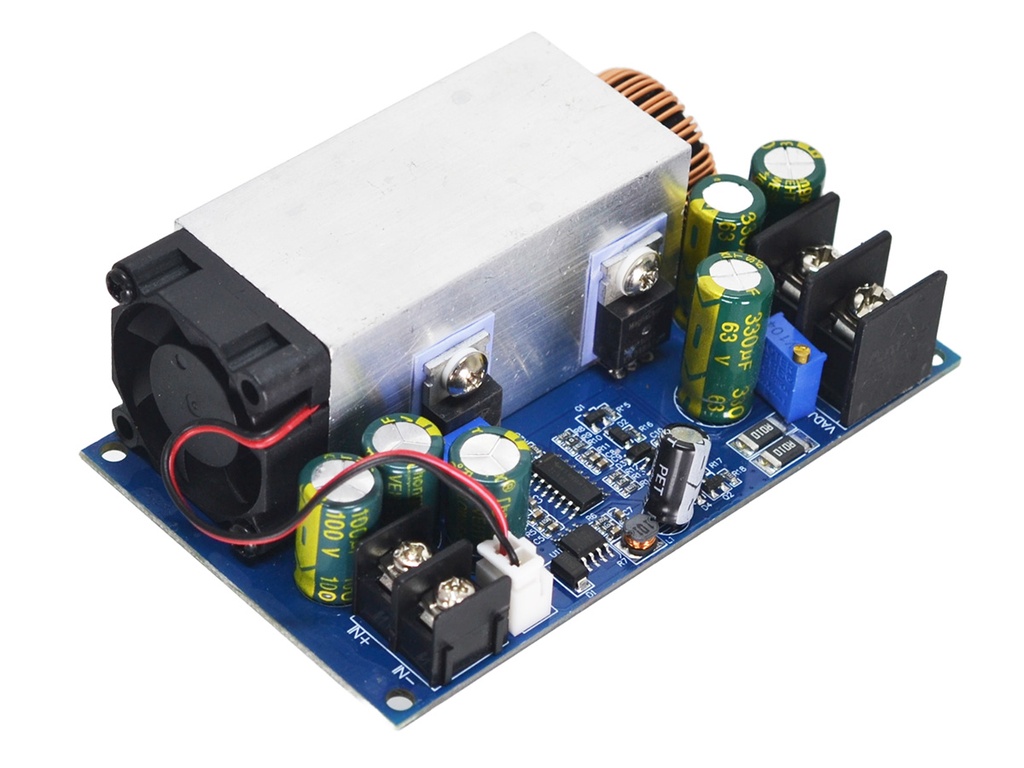

Las imágenes presentan la distribución de componentes, los controles disponibles y la identificación de los terminales eléctricos del módulo SD-600W.
Galería de esquemas y conexiones
Pulsa una pregunta para desplegar su respuesta. Cuatro preguntas incluyen comparaciones técnicas o criterios de selección.
1. ¿Qué función realiza este módulo?
El SD-600W permite reducir una tensión continua, manteniendo la salida dentro de su rango y respetando corriente, potencia, temperatura y polaridad especificadas.
2. ¿Cuál es su rango eléctrico principal?
Trabaja con entrada de 12–75 V CC y salida de 2,5–60 V CC ajustable. La corriente indicada es 25 A máximo, sujeta siempre a refrigeración y condiciones reales.
3. ¿Puede trabajar permanentemente a potencia máxima?
La cifra de 600 W máximo con refrigeración y cableado adecuados representa el límite anunciado. La operación continua exige margen térmico, ventilación, conductores adecuados y temperaturas verificadas durante la carga.
4. ¿Cómo se ajusta antes de conectar la carga?
Energiza solamente la entrada, mide la salida con multímetro y regula lentamente los potenciómetros. Conecta la carga únicamente después de confirmar tensión y polaridad.
5. ¿Cómo se compara con un regulador lineal?
Un convertidor conmutado suele desperdiciar menos potencia y calentarse menos. El regulador lineal es más simple, pero disipa como calor la diferencia de tensión.
6. ¿En qué se diferencia de un convertidor Boost?
El SD-600W utiliza topología Buck CC/CV de alta potencia; un convertidor Boost modifica la tensión en otra dirección. Debe elegirse según la relación existente entre entrada y salida.
7. ¿Es igual la corriente de entrada y salida?
No necesariamente. La potencia se conserva aproximadamente descontando pérdidas; al aumentar tensión disminuye la corriente disponible, mientras al reducirla puede ocurrir lo contrario.
8. ¿Qué diferencia existe frente a un módulo de menor potencia?
Este modelo admite una capacidad eléctrica superior, pero requiere más refrigeración, cables gruesos y protección. Un módulo pequeño resulta preferible para cargas ligeras y compactas.
9. ¿Qué protecciones externas son recomendables?
Conviene instalar fusible de entrada, protección de polaridad y supresión de transitorios. Las protecciones internas dependen de la versión comercial concreta del módulo.
10. ¿Por qué puede calentarse durante el funcionamiento?
Las pérdidas del semiconductor, diodo, inductor, pistas y conexiones producen calor. Una diferencia grande de tensión o corriente elevada incrementa considerablemente esa disipación.
Módulo reductor DC-DC ajustable LM2596
Convertidor Step-Down Buck regulable de hasta 3 A
El LM2596-PCB es un módulo convertidor DC-DC Step-Down o Buck diseñado para reducir una tensión continua de entrada y entregar una salida regulada de menor valor. Incorpora el regulador conmutado LM2596S-ADJ, inductor, diodo Schottky, capacitores de filtrado y potenciómetro multivuelta. Resulta apropiado para fuentes, baterías, iluminación y equipos electrónicos. Su corriente práctica continua depende de ventilación, diferencia de voltaje y temperatura.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Topología | Convertidor DC-DC Step-Down o Buck no aislado |
| Circuito regulador | LM2596S-ADJ |
| Tensión de entrada | 4–40 V CC |
| Tensión de salida | 1,25–37 V CC ajustable |
| Margen de regulación | La entrada debe superar la salida aproximadamente 1,5–2 V |
| Corriente máxima | 3 A |
| Corriente continua práctica | Aproximadamente 2 A sin refrigeración adicional |
| Frecuencia de conmutación | 150 kHz típica |
| Eficiencia orientativa | Hasta aproximadamente 90–92 %, según entrada, salida y carga |
| Compatibilidad | Fuentes DC, baterías, iluminación LED y equipos electrónicos |
| Características adicionales | Valor |
|---|---|
| Ajuste de salida | Potenciómetro multivuelta |
| Terminales de entrada | IN+ e IN− |
| Terminales de salida | OUT+ y OUT− |
| Protección térmica | Integrada en el LM2596 |
| Limitación de corriente | Integrada en el regulador |
| Aislamiento galvánico | No incluido |
| Protección de polaridad | No garantizada en módulos comerciales comunes |
| Rizado de salida | Depende de carga, cableado, filtrado y estado de los capacitores |
| Disipación | Puede requerir disipador o ventilación por encima de 2 A |
| Aplicaciones habituales | Reducción de 12 V a 5 V, 24 V a 12 V y otras salidas inferiores |
Ventajas principales
Reducción eficiente: Convierte una tensión continua mayor en otra menor con pérdidas reducidas frente a reguladores lineales tradicionales de potencia equivalente.
Salida regulable: El potenciómetro multivuelta permite seleccionar con precisión la tensión requerida, siempre por debajo de la entrada y dentro del rango operativo.
Capacidad práctica: Puede alimentar numerosas cargas electrónicas; para corrientes elevadas necesita ventilación, conexiones firmes y verificación cuidadosa de temperatura.
Protecciones integradas: El LM2596 incorpora limitación de corriente y apagado térmico, aportando protección básica frente a condiciones anormales de funcionamiento.
Instalación sencilla: Los terminales IN y OUT claramente identificados facilitan su integración en diferentes sistemas de alimentación de corriente continua.
Aplicaciones recomendadas
Fuentes regulables: Permite obtener diferentes tensiones inferiores desde una sola fuente continua, facilitando pruebas, mantenimiento y alimentación de equipos electrónicos.
Sistemas con baterías: Reduce 12 V o 24 V hacia niveles adecuados para iluminación, receptores, controladores y otros dispositivos de menor tensión.
Iluminación LED: Alimenta tiras y módulos LED de tensión constante, siempre que la corriente y potencia permanezcan dentro de los límites térmicos.
Equipos automotrices: Puede adaptar la alimentación del vehículo para accesorios electrónicos, incorporando fusible y protección contra transitorios cuando la instalación lo requiera.
Proyectos electrónicos: Proporciona una salida ajustable para etapas de control, comunicaciones, audio y cargas DC que necesiten una tensión inferior estable.
Las imágenes presentan la distribución de componentes y la identificación de los terminales de entrada y salida del módulo LM2596-PCB.
Galería de esquemas y conexiones
Pulsa una pregunta para desplegar su respuesta. Cuatro preguntas incluyen comparaciones con productos relacionados.
1. ¿El LM2596 puede elevar el voltaje de entrada?
No. Es un convertidor Buck reductor: la salida siempre debe ser inferior a la entrada, conservando además un margen aproximado de 1,5–2 V.
2. ¿Qué diferencia existe frente a un regulador lineal LM317?
El LM2596 conmuta a 150 kHz y desperdicia menos energía; el LM317 regula linealmente, admite menor corriente y disipa más calor con grandes caídas.
3. ¿Cómo se compara con el LM2576?
Ambos son reductores de 3 A, pero el LM2596 trabaja a 150 kHz frente a 52 kHz del LM2576, permitiendo componentes magnéticos más pequeños.
4. ¿Cuándo conviene utilizar un módulo XL4015?
El XL4015 se anuncia para 5 A y 180 kHz; conviene en cargas mayores, siempre considerando refrigeración, calidad de placa y corriente continua real.
5. ¿Puede reemplazar un elevador MT3608?
No. El LM2596 reduce tensión, mientras el MT3608 es Boost y eleva una entrada menor; la elección depende de la relación entrada-salida requerida.
6. ¿Entrega realmente 3 A de forma continua?
Tres amperios corresponden a la capacidad nominal del regulador. En módulos compactos se recomienda aproximadamente 2 A continuos sin refrigeración adicional y con buena ventilación.
7. ¿Cómo se ajusta correctamente la salida?
Conecta únicamente la entrada, mide OUT+ y OUT− con multímetro y gira lentamente el potenciómetro hasta obtener el voltaje requerido antes de instalar la carga.
8. ¿Qué margen necesita entre entrada y salida?
Para conservar regulación estable, la entrada debe superar normalmente la salida entre 1,5 y 2 V; el margen necesario aumenta según carga y temperatura.
9. ¿Puede utilizarse directamente con baterías?
Sí, siempre que su tensión permanezca dentro del rango de entrada y supere la salida configurada; también deben respetarse polaridad, corriente y temperatura.
10. ¿Incluye protección contra polaridad invertida?
Los módulos LM2596 comunes normalmente no garantizan esa protección. Invertir IN+ e IN− puede dañarlos, por lo que debe comprobarse la polaridad antes de energizar.
Módulo reductor DC-DC ajustable LM2596
Convertidor Step-Down Buck regulable de hasta 3 A
El LM2596-PCB es un módulo convertidor DC-DC Step-Down o Buck diseñado para reducir una tensión continua de entrada y entregar una salida regulada de menor valor. Incorpora el regulador conmutado LM2596S-ADJ, inductor, diodo Schottky, capacitores de filtrado y potenciómetro multivuelta. Resulta apropiado para fuentes, baterías, iluminación y equipos electrónicos. Su corriente práctica continua depende de ventilación, diferencia de voltaje y temperatura.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Topología | Convertidor DC-DC Step-Down o Buck no aislado |
| Circuito regulador | LM2596S-ADJ |
| Tensión de entrada | 4–40 V CC |
| Tensión de salida | 1,25–37 V CC ajustable |
| Margen de regulación | La entrada debe superar la salida aproximadamente 1,5–2 V |
| Corriente máxima | 3 A |
| Corriente continua práctica | Aproximadamente 2 A sin refrigeración adicional |
| Frecuencia de conmutación | 150 kHz típica |
| Eficiencia orientativa | Hasta aproximadamente 90–92 %, según entrada, salida y carga |
| Compatibilidad | Fuentes DC, baterías, iluminación LED y equipos electrónicos |
| Características adicionales | Valor |
|---|---|
| Ajuste de salida | Potenciómetro multivuelta |
| Terminales de entrada | IN+ e IN− |
| Terminales de salida | OUT+ y OUT− |
| Protección térmica | Integrada en el LM2596 |
| Limitación de corriente | Integrada en el regulador |
| Aislamiento galvánico | No incluido |
| Protección de polaridad | No garantizada en módulos comerciales comunes |
| Rizado de salida | Depende de carga, cableado, filtrado y estado de los capacitores |
| Disipación | Puede requerir disipador o ventilación por encima de 2 A |
| Aplicaciones habituales | Reducción de 12 V a 5 V, 24 V a 12 V y otras salidas inferiores |
Ventajas principales
Reducción eficiente: Convierte una tensión continua mayor en otra menor con pérdidas reducidas frente a reguladores lineales tradicionales de potencia equivalente.
Salida regulable: El potenciómetro multivuelta permite seleccionar con precisión la tensión requerida, siempre por debajo de la entrada y dentro del rango operativo.
Capacidad práctica: Puede alimentar numerosas cargas electrónicas; para corrientes elevadas necesita ventilación, conexiones firmes y verificación cuidadosa de temperatura.
Protecciones integradas: El LM2596 incorpora limitación de corriente y apagado térmico, aportando protección básica frente a condiciones anormales de funcionamiento.
Instalación sencilla: Los terminales IN y OUT claramente identificados facilitan su integración en diferentes sistemas de alimentación de corriente continua.
Aplicaciones recomendadas
Fuentes regulables: Permite obtener diferentes tensiones inferiores desde una sola fuente continua, facilitando pruebas, mantenimiento y alimentación de equipos electrónicos.
Sistemas con baterías: Reduce 12 V o 24 V hacia niveles adecuados para iluminación, receptores, controladores y otros dispositivos de menor tensión.
Iluminación LED: Alimenta tiras y módulos LED de tensión constante, siempre que la corriente y potencia permanezcan dentro de los límites térmicos.
Equipos automotrices: Puede adaptar la alimentación del vehículo para accesorios electrónicos, incorporando fusible y protección contra transitorios cuando la instalación lo requiera.
Proyectos electrónicos: Proporciona una salida ajustable para etapas de control, comunicaciones, audio y cargas DC que necesiten una tensión inferior estable.
Las imágenes presentan la distribución de componentes y la identificación de los terminales de entrada y salida del módulo LM2596-PCB.
Galería de esquemas y conexiones
Pulsa una pregunta para desplegar su respuesta. Cuatro preguntas incluyen comparaciones con productos relacionados.
1. ¿El LM2596 puede elevar el voltaje de entrada?
No. Es un convertidor Buck reductor: la salida siempre debe ser inferior a la entrada, conservando además un margen aproximado de 1,5–2 V.
2. ¿Qué diferencia existe frente a un regulador lineal LM317?
El LM2596 conmuta a 150 kHz y desperdicia menos energía; el LM317 regula linealmente, admite menor corriente y disipa más calor con grandes caídas.
3. ¿Cómo se compara con el LM2576?
Ambos son reductores de 3 A, pero el LM2596 trabaja a 150 kHz frente a 52 kHz del LM2576, permitiendo componentes magnéticos más pequeños.
4. ¿Cuándo conviene utilizar un módulo XL4015?
El XL4015 se anuncia para 5 A y 180 kHz; conviene en cargas mayores, siempre considerando refrigeración, calidad de placa y corriente continua real.
5. ¿Puede reemplazar un elevador MT3608?
No. El LM2596 reduce tensión, mientras el MT3608 es Boost y eleva una entrada menor; la elección depende de la relación entrada-salida requerida.
6. ¿Entrega realmente 3 A de forma continua?
Tres amperios corresponden a la capacidad nominal del regulador. En módulos compactos se recomienda aproximadamente 2 A continuos sin refrigeración adicional y con buena ventilación.
7. ¿Cómo se ajusta correctamente la salida?
Conecta únicamente la entrada, mide OUT+ y OUT− con multímetro y gira lentamente el potenciómetro hasta obtener el voltaje requerido antes de instalar la carga.
8. ¿Qué margen necesita entre entrada y salida?
Para conservar regulación estable, la entrada debe superar normalmente la salida entre 1,5 y 2 V; el margen necesario aumenta según carga y temperatura.
9. ¿Puede utilizarse directamente con baterías?
Sí, siempre que su tensión permanezca dentro del rango de entrada y supere la salida configurada; también deben respetarse polaridad, corriente y temperatura.
10. ¿Incluye protección contra polaridad invertida?
Los módulos LM2596 comunes normalmente no garantizan esa protección. Invertir IN+ e IN− puede dañarlos, por lo que debe comprobarse la polaridad antes de energizar.
