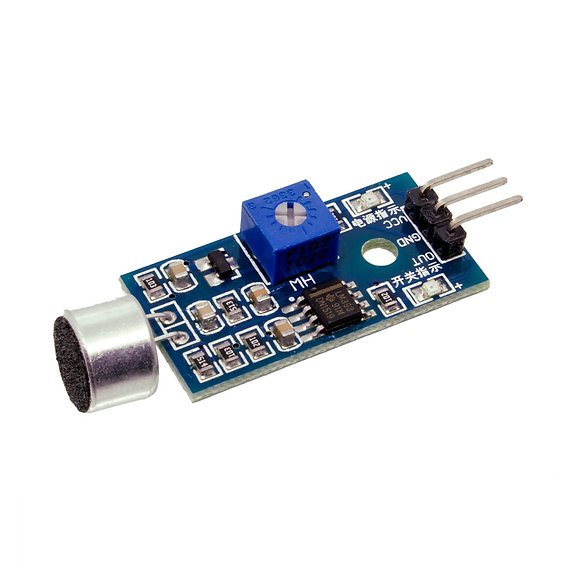

  2. SD-393RE Sensor de Sonido para Arduino [SD-393RE] SD-393RE Sensor de Sonido para Arduino

SD-393RE Sensor de Sonido para Arduino

[SD-393RE] SD-393RE Sensor de Sonido para Arduino

https://electrofranko.com/web/image/product.template/1676/image_1920?unique=95b840d

S/ 6.00 6.0 PEN S/ 6.00

S/ 6.00

Not Available For Sale

Esta combinación no existe.

Contáctenos

Términos y condiciones
Envío: 2-3 días laborales

Referencia Interna: SD-393RE

Sensor de Humo Fotoeléctrico Convencional (SD-393)

Detector de incendios de 4 hilos con salida de relé integrada para seguridad y automatización.

El sensor SD-393 es un detector de humo fotoeléctrico convencional diseñado para el monitoreo continuo de incendios en entornos residenciales e industriales. Funciona mediante una cámara de detección óptica infrarroja de alta sensibilidad que identifica partículas de combustión antes de que se generen llamas abiertas. Gracias a su configuración de 4 hilos con salida de relé integrada (contacto seco NO/NC), permite una conexión directa y segura a paneles de alarma, PLCs o microcontroladores sin necesidad de etapas complejas de acondicionamiento de señal.

Especificaciones Técnicas

Parámetro Detalle
Tensión de Alimentación (VCC)DC 12V (Rango operativo de 9V a 35V DC)
Corriente en Estado de ReposoMenor o igual a 200 µA
Corriente en Modo Alarma10 mA a 35 mA (Consumo con LED fijo)
Tipo de Salida de ControlRelé de contacto seco independiente (NO / NC seleccionable)
Método de MediciónDispersión por cámara fotoeléctrica infrarroja
Parámetro Detalle
Área de Cobertura Estimada60 a 80 metros cuadrados (Instalado a 4m de altura)
Indicación Visual de EstadoLED Rojo (Parpadeo lento en reposo / Fijo en alarma)
Reinicio de Alarma OperativaAuto-reset / Interrupción temporal de alimentación
Condiciones de Humedad0 a 95% RH (Sin presencia de condensación)
Temperatura de Trabajo-10 °C a 55 °C

Diagrama de Conexiones y Mapeo de Pines

Diagrama de Conexión SD-393

Ventajas del SD-393

• Salida de Relé Independiente: Su contacto seco integrado aísla eléctricamente el sensor del sistema de control, permitiendo conmutar cargas directas o interactuar de forma segura con entradas lógicas.

• Cámara Óptica Anti-Polvo: El diseño optimizado de su laberinto interno minimiza las falsas alarmas provocadas por corrientes de aire, polvo fino o interferencias de insectos pequeños.

• Compatibilidad Universal de 4 Hilos: Al separar las líneas de alimentación de las líneas de señal, se facilita la instalación en cascada y el monitoreo de múltiples zonas cableadas en paralelo.

Código Arduino Completo y Optimizado

// Código Completo de Instrumentación para Sensor de Humo Fotoeléctrico SD-393 // Monitorea el estado del relé de alarma mediante una entrada digital con protección anti-rebote const int PIN_SALIDA_RELE = 4; // Conectado al terminal NO o NC del relé del SD-393 const int PIN_INDICADOR_LED = 13; // LED de la placa para alerta visual local // Variables de control de estado y temporización síncrona int estadoUltimoRele = HIGH; // Asumiendo configuración Pull-Up activa unsigned long tiempoAnteriorMs = 0; const unsigned long intervaloMuestreo = 100; // Ventana de escaneo digital cada 100ms void setup() { Serial.begin(115200); Serial.println("--- Inicializando Sistema de Monitoreo de Incendios SD-393 ---"); // Configuración del pin del relé con resistencia pull-up interna activa // Nota: Si el contacto del relé conecta a GND, la lectura será LOW durante un evento de alarma pinMode(PIN_SALIDA_RELE, INPUT_PULLUP); pinMode(PIN_INDICADOR_LED, OUTPUT); Serial.println("[ CONFIG ]: Entrada digital configurada con Pull-Up interno."); Serial.println("[ STATUS ]: Supervisión de la cámara fotoeléctrica en ejecución..."); Serial.println("-----------------------------------------------------------------------------------------"); } void loop() { unsigned long tiempoActualMs = millis(); // Bloque síncrono temporizado para el filtrado analítico de transitorios o rebotes mecánicos if (tiempoActualMs - tiempoAnteriorMs >= intervaloMuestreo) { tiempoAnteriorMs = tiempoActualMs; int lecturaActualRele = digitalRead(PIN_SALIDA_RELE); // Evaluación analítica de cambio de estado (Detección de flancos en contactos secos) if (lecturaActualRele != estadoUltimoRele) { if (lecturaActualRele == LOW) { // El relé cerró el circuito a tierra (Estado de Alarma activo) digitalWrite(PIN_INDICADOR_LED, HIGH); Serial.println("========================================================================================="); Serial.print(" [ ¡ALERTA CRÍTICA! ]: DETECCIÓN DE HUMO ACTIVA EN EL SENSOR SD-393. Tiempo: "); Serial.print(tiempoActualMs / 1000); Serial.println(" s"); Serial.println("========================================================================================="); } else { // El estado regresó a la normalidad digitalWrite(PIN_INDICADOR_LED, LOW); Serial.print("[ INFO ]: Sensor SD-393 restablecido. Condición ambiental normalizada. Tiempo: "); Serial.print(tiempoActualMs / 1000); Serial.println(" s"); Serial.println("-----------------------------------------------------------------------------------------"); } // Actualización de registro en memoria estática estadoUltimoRele = lecturaActualRele; } } }
▶ Video demostrativo 📄 Hoja de Datos
