SD-393 Sensor de Sonido P/Arduino con Micrófono
[SD-393] SD-393 Sensor de Sonido P/Arduino con Micrófono
Referencia Interna:
SD-393

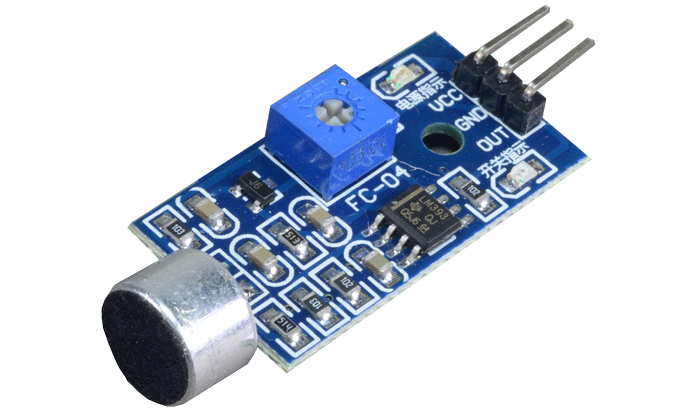

Módulo sensor de sonido SD-393 FC-04
Detector acústico digital con micrófono y LM393
El SD-393 es un módulo detector de sonido FC-04 compuesto por micrófono electret, etapa de acondicionamiento, comparador LM393 y potenciómetro de sensibilidad. Su salida digital cambia cuando el nivel acústico supera el umbral seleccionado, permitiendo detectar aplausos, golpes, alarmas o presencia de ruido. Funciona con Arduino y puede conectarse a Raspberry Pi respetando 3,3 V. No graba audio ni mide decibelios: actúa como interruptor acústico ajustable.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Modelo | SD-393 / FC-04 de tres pines |
| Sensor | Micrófono electret |
| Comparador | LM393 |
| Alimentación | 3,3–5 V CC |
| Consumo | Aproximadamente 4–5 mA, dependiente del LED y alimentación |
| Salida | Digital OUT |
| Ajuste | Potenciómetro para umbral de sensibilidad |
| Pines | VCC, GND y OUT |
| Compatibilidad | Arduino, ESP32, STM32 y Raspberry Pi con nivel seguro |
| Características adicionales | Valor |
|---|---|
| Indicadores | LED de alimentación y LED de activación |
| Respuesta | Pulso o cambio lógico al superar el umbral |
| Medición de decibelios | No disponible |
| Salida analógica | No disponible en esta versión |
| Aplicaciones | Aplausos, golpes, ruido, alarmas y automatización |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Galería de esquemas y conexiones
El código detecta flancos de salida, cuenta eventos acústicos y aplica un bloqueo de 180 ms para evitar múltiples conteos producidos por ecos.
const byte SENSOR=2,LED=13;
bool estadoAnterior=HIGH;
unsigned long ultimoEvento=0;
unsigned long eventos=0;
const unsigned long BLOQUEO=180;
void setup(){
Serial.begin(115200);
pinMode(SENSOR,INPUT);
pinMode(LED,OUTPUT);
Serial.println("Detector de sonido SD-393 listo");
}
void loop(){
bool estado=digitalRead(SENSOR);
if(estado==LOW && estadoAnterior==HIGH && millis()-ultimoEvento>BLOQUEO){
ultimoEvento=millis();
eventos++;
digitalWrite(LED,HIGH);
Serial.print("Evento acústico #");
Serial.print(eventos);
Serial.print(" | tiempo: ");
Serial.print(millis());
Serial.println(" ms");
}
if(millis()-ultimoEvento>60)digitalWrite(LED,LOW);
estadoAnterior=estado;
delay(2);
}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué detecta exactamente el SD-393?
Detecta cuando el nivel acústico captado por el micrófono supera el umbral ajustado; no mide decibelios ni entrega la forma de onda.
2. ¿Qué función cumple el potenciómetro azul?
Ajusta el umbral del comparador LM393. Gíralo lentamente hasta que el LED cambie únicamente con el sonido mínimo que deseas detectar.
3. ¿La salida OUT es analógica o digital?
En esta versión FC-04 de tres pines, OUT es digital y cambia de estado cuando el sonido supera el umbral configurado.
4. ¿Puede utilizarse con Arduino Uno?
Sí; conecta VCC a 5 V, GND a tierra y OUT a una entrada digital, aplicando filtrado temporal para contar eventos.
5. ¿Es compatible con Raspberry Pi?
Puede leerse mediante GPIO, pero aliméntalo a 3,3 V o adapta OUT si el módulo funciona a 5 V para proteger la placa.
6. ¿Puede grabar voz o reproducir audio?
No; el comparador elimina la información de audio y solo entrega una señal lógica. Para grabar necesitas micrófono amplificado y conversor ADC.
7. ¿Cómo se compara con el MAX4466?
MAX4466 entrega audio analógico amplificado para analizar intensidad y forma de onda; SD-393 únicamente detecta si supera un umbral ajustable.
8. ¿Cómo se compara con el KY-037?
KY-037 suele incluir salidas analógica y digital con cuatro pines; este FC-04 posee tres pines y solamente salida digital durante.
9. ¿Por qué un aplauso genera varios pulsos?
El sonido contiene oscilaciones y ecos que cruzan repetidamente el umbral. El programa usa una ventana de bloqueo para agruparlos correctamente.
10. ¿Por qué se activa sin sonidos evidentes?
El umbral puede estar demasiado sensible; vibraciones, viento, fuentes conmutadas y ruido eléctrico también alcanzan el micrófono o comparador durante.
Módulo sensor de sonido SD-393 FC-04
Detector acústico digital con micrófono y LM393
El SD-393 es un módulo detector de sonido FC-04 compuesto por micrófono electret, etapa de acondicionamiento, comparador LM393 y potenciómetro de sensibilidad. Su salida digital cambia cuando el nivel acústico supera el umbral seleccionado, permitiendo detectar aplausos, golpes, alarmas o presencia de ruido. Funciona con Arduino y puede conectarse a Raspberry Pi respetando 3,3 V. No graba audio ni mide decibelios: actúa como interruptor acústico ajustable.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Modelo | SD-393 / FC-04 de tres pines |
| Sensor | Micrófono electret |
| Comparador | LM393 |
| Alimentación | 3,3–5 V CC |
| Consumo | Aproximadamente 4–5 mA, dependiente del LED y alimentación |
| Salida | Digital OUT |
| Ajuste | Potenciómetro para umbral de sensibilidad |
| Pines | VCC, GND y OUT |
| Compatibilidad | Arduino, ESP32, STM32 y Raspberry Pi con nivel seguro |
| Características adicionales | Valor |
|---|---|
| Indicadores | LED de alimentación y LED de activación |
| Respuesta | Pulso o cambio lógico al superar el umbral |
| Medición de decibelios | No disponible |
| Salida analógica | No disponible en esta versión |
| Aplicaciones | Aplausos, golpes, ruido, alarmas y automatización |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Galería de esquemas y conexiones
El código detecta flancos de salida, cuenta eventos acústicos y aplica un bloqueo de 180 ms para evitar múltiples conteos producidos por ecos.
const byte SENSOR=2,LED=13;
bool estadoAnterior=HIGH;
unsigned long ultimoEvento=0;
unsigned long eventos=0;
const unsigned long BLOQUEO=180;
void setup(){
Serial.begin(115200);
pinMode(SENSOR,INPUT);
pinMode(LED,OUTPUT);
Serial.println("Detector de sonido SD-393 listo");
}
void loop(){
bool estado=digitalRead(SENSOR);
if(estado==LOW && estadoAnterior==HIGH && millis()-ultimoEvento>BLOQUEO){
ultimoEvento=millis();
eventos++;
digitalWrite(LED,HIGH);
Serial.print("Evento acústico #");
Serial.print(eventos);
Serial.print(" | tiempo: ");
Serial.print(millis());
Serial.println(" ms");
}
if(millis()-ultimoEvento>60)digitalWrite(LED,LOW);
estadoAnterior=estado;
delay(2);
}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué detecta exactamente el SD-393?
Detecta cuando el nivel acústico captado por el micrófono supera el umbral ajustado; no mide decibelios ni entrega la forma de onda.
2. ¿Qué función cumple el potenciómetro azul?
Ajusta el umbral del comparador LM393. Gíralo lentamente hasta que el LED cambie únicamente con el sonido mínimo que deseas detectar.
3. ¿La salida OUT es analógica o digital?
En esta versión FC-04 de tres pines, OUT es digital y cambia de estado cuando el sonido supera el umbral configurado.
4. ¿Puede utilizarse con Arduino Uno?
Sí; conecta VCC a 5 V, GND a tierra y OUT a una entrada digital, aplicando filtrado temporal para contar eventos.
5. ¿Es compatible con Raspberry Pi?
Puede leerse mediante GPIO, pero aliméntalo a 3,3 V o adapta OUT si el módulo funciona a 5 V para proteger la placa.
6. ¿Puede grabar voz o reproducir audio?
No; el comparador elimina la información de audio y solo entrega una señal lógica. Para grabar necesitas micrófono amplificado y conversor ADC.
7. ¿Cómo se compara con el MAX4466?
MAX4466 entrega audio analógico amplificado para analizar intensidad y forma de onda; SD-393 únicamente detecta si supera un umbral ajustable.
8. ¿Cómo se compara con el KY-037?
KY-037 suele incluir salidas analógica y digital con cuatro pines; este FC-04 posee tres pines y solamente salida digital durante.
9. ¿Por qué un aplauso genera varios pulsos?
El sonido contiene oscilaciones y ecos que cruzan repetidamente el umbral. El programa usa una ventana de bloqueo para agruparlos correctamente.
10. ¿Por qué se activa sin sonidos evidentes?
El umbral puede estar demasiado sensible; vibraciones, viento, fuentes conmutadas y ruido eléctrico también alcanzan el micrófono o comparador durante.
