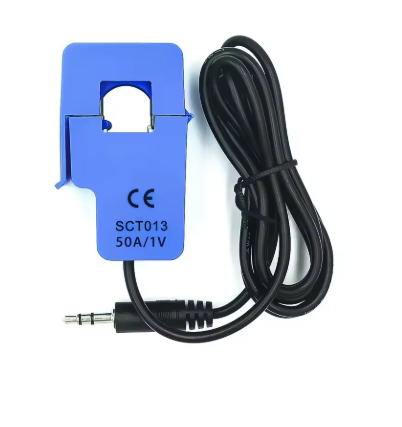

SCT013-50A1V Sensor de Corriente no Invasivo AC 50Amp / 1 Voltio. Con cable de Salida.
[SCT013-50A1V] SCT013-50A1V Sensor de Corriente no Invasivo AC 50Amp / 1 Voltio. Con cable de Salida.
Referencia Interna:
SCT013-50A1V
Transformador de corriente SCT-013 50 A / 1 V
Sensor no invasivo para corriente alterna
El SCT013-50A1V es un transformador de corriente de núcleo partido que mide corriente alterna sin abrir el conductor. Su versión 50 A/1 V incorpora resistencia de carga y entrega aproximadamente 1 V eficaz a corriente nominal. Para Arduino requiere polarización y protección porque la señal alterna cruza cero; Raspberry Pi necesita ADC externo. No mide corriente continua y debe abrazar solamente un conductor.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Tipo | Transformador de corriente de núcleo partido |
| Corriente nominal | 50 A CA |
| Salida nominal | 1 V CA |
| Resistencia de carga | Integrada en versión 1 V |
| Frecuencia | 50/60 Hz y armónicos limitados |
| Aislamiento | Medición no invasiva |
| Compatibilidad | Arduino; Raspberry Pi mediante ADC |
| Características adicionales | Valor |
|---|---|
| Conector habitual | Jack 3,5 mm |
| Medición CC | No compatible |
| Instalación | Un solo conductor dentro del núcleo |
| Conversión | 50 A por voltio nominal |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El ejemplo base toma muestras analógicas; para RMS elimina el offset, eleva al cuadrado, promedia, extrae raíz y calibra con una carga conocida.
const byte PIN=A0; const byte N=20;
void setup(){Serial.begin(115200);analogReference(DEFAULT);Serial.println("Lectura iniciada");}
void loop(){
unsigned long suma=0;int minimo=1023,maximo=0;
for(byte i=0;i<N;i++){int v=analogRead(PIN);suma+=v;if(v<minimo)minimo=v;if(v>maximo)maximo=v;delay(3);}
float media=suma/(float)N;float voltios=media*5.0/1023.0;
Serial.print("ADC=");Serial.print(media,1);Serial.print(" V=");Serial.print(voltios,3);
Serial.print(" min=");Serial.print(minimo);Serial.print(" max=");Serial.println(maximo);delay(250);
}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué alimentación requiere el SCT013-50A1V?
Requiere no necesita fuente propia; su acondicionador usa 3,3 o 5 V; utiliza una fuente estable, tierra común y desacoplo cercano para evitar lecturas erráticas.
2. ¿Cómo se comunica con el controlador?
La conexión principal utiliza salida analógica alterna proporcional a corriente; respeta niveles eléctricos, distribución de pines y temporización antes de cargar el programa de prueba.
3. ¿Funciona con Arduino Uno?
Sí, cuando sus niveles e interfaz coinciden; el ejemplo incluido muestra una integración inicial y deja parámetros claramente identificados para calibración.
4. ¿Puede utilizarse con Raspberry Pi?
Sí, pero sus GPIO trabajan a 3,3 V; cualquier señal superior necesita adaptación de nivel y las entradas analógicas requieren conversor externo.
5. ¿Qué debe revisarse antes de energizarlo?
Comprueba polaridad, tensión, pinout y posibles puentes de configuración; una fotografía comercial no garantiza que todas las revisiones compartan conexiones idénticas.
6. ¿Cómo se compara con ACS712?
Frente a ACS712, este producto prioriza su función específica y una integración directa; la mejor opción depende de precisión, velocidad y cableado.
7. ¿Cómo se compara con una pinza amperimétrica?
Comparado con una pinza amperimétrica, cambian interfaz, prestaciones y complejidad; conviene elegir según el controlador disponible, entorno eléctrico y objetivo real del proyecto.
8. ¿Puede medir corriente continua?
No; un transformador necesita flujo magnético variable. Para corriente continua utiliza un sensor Hall, shunt aislado o instrumento específicamente diseñado.
9. ¿Por qué debe rodear un solo conductor?
Si fase y neutro atraviesan juntos el núcleo, sus campos opuestos se cancelan y la lectura resultante será prácticamente cero.
10. ¿Cómo se calcula corriente eficaz?
Muestrea varios ciclos, resta el punto medio, calcula raíz del promedio de cuadrados y aplica el factor calibrado respecto de amperios reales.
Módulo reductor DC-DC ajustable LM2596
Convertidor Step-Down Buck regulable de hasta 3 A
El LM2596-PCB es un módulo convertidor DC-DC Step-Down o Buck diseñado para reducir una tensión continua de entrada y entregar una salida regulada de menor valor. Incorpora el regulador conmutado LM2596S-ADJ, inductor, diodo Schottky, capacitores de filtrado y potenciómetro multivuelta. Resulta apropiado para fuentes, baterías, iluminación y equipos electrónicos. Su corriente práctica continua depende de ventilación, diferencia de voltaje y temperatura.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Topología | Convertidor DC-DC Step-Down o Buck no aislado |
| Circuito regulador | LM2596S-ADJ |
| Tensión de entrada | 4–40 V CC |
| Tensión de salida | 1,25–37 V CC ajustable |
| Margen de regulación | La entrada debe superar la salida aproximadamente 1,5–2 V |
| Corriente máxima | 3 A |
| Corriente continua práctica | Aproximadamente 2 A sin refrigeración adicional |
| Frecuencia de conmutación | 150 kHz típica |
| Eficiencia orientativa | Hasta aproximadamente 90–92 %, según entrada, salida y carga |
| Compatibilidad | Fuentes DC, baterías, iluminación LED y equipos electrónicos |
| Características adicionales | Valor |
|---|---|
| Ajuste de salida | Potenciómetro multivuelta |
| Terminales de entrada | IN+ e IN− |
| Terminales de salida | OUT+ y OUT− |
| Protección térmica | Integrada en el LM2596 |
| Limitación de corriente | Integrada en el regulador |
| Aislamiento galvánico | No incluido |
| Protección de polaridad | No garantizada en módulos comerciales comunes |
| Rizado de salida | Depende de carga, cableado, filtrado y estado de los capacitores |
| Disipación | Puede requerir disipador o ventilación por encima de 2 A |
| Aplicaciones habituales | Reducción de 12 V a 5 V, 24 V a 12 V y otras salidas inferiores |
Ventajas principales
Reducción eficiente: Convierte una tensión continua mayor en otra menor con pérdidas reducidas frente a reguladores lineales tradicionales de potencia equivalente.
Salida regulable: El potenciómetro multivuelta permite seleccionar con precisión la tensión requerida, siempre por debajo de la entrada y dentro del rango operativo.
Capacidad práctica: Puede alimentar numerosas cargas electrónicas; para corrientes elevadas necesita ventilación, conexiones firmes y verificación cuidadosa de temperatura.
Protecciones integradas: El LM2596 incorpora limitación de corriente y apagado térmico, aportando protección básica frente a condiciones anormales de funcionamiento.
Instalación sencilla: Los terminales IN y OUT claramente identificados facilitan su integración en diferentes sistemas de alimentación de corriente continua.
Aplicaciones recomendadas
Fuentes regulables: Permite obtener diferentes tensiones inferiores desde una sola fuente continua, facilitando pruebas, mantenimiento y alimentación de equipos electrónicos.
Sistemas con baterías: Reduce 12 V o 24 V hacia niveles adecuados para iluminación, receptores, controladores y otros dispositivos de menor tensión.
Iluminación LED: Alimenta tiras y módulos LED de tensión constante, siempre que la corriente y potencia permanezcan dentro de los límites térmicos.
Equipos automotrices: Puede adaptar la alimentación del vehículo para accesorios electrónicos, incorporando fusible y protección contra transitorios cuando la instalación lo requiera.
Proyectos electrónicos: Proporciona una salida ajustable para etapas de control, comunicaciones, audio y cargas DC que necesiten una tensión inferior estable.
Las imágenes presentan la distribución de componentes y la identificación de los terminales de entrada y salida del módulo LM2596-PCB.
Galería de esquemas y conexiones
Pulsa una pregunta para desplegar su respuesta. Cuatro preguntas incluyen comparaciones con productos relacionados.
1. ¿El LM2596 puede elevar el voltaje de entrada?
No. Es un convertidor Buck reductor: la salida siempre debe ser inferior a la entrada, conservando además un margen aproximado de 1,5–2 V.
2. ¿Qué diferencia existe frente a un regulador lineal LM317?
El LM2596 conmuta a 150 kHz y desperdicia menos energía; el LM317 regula linealmente, admite menor corriente y disipa más calor con grandes caídas.
3. ¿Cómo se compara con el LM2576?
Ambos son reductores de 3 A, pero el LM2596 trabaja a 150 kHz frente a 52 kHz del LM2576, permitiendo componentes magnéticos más pequeños.
4. ¿Cuándo conviene utilizar un módulo XL4015?
El XL4015 se anuncia para 5 A y 180 kHz; conviene en cargas mayores, siempre considerando refrigeración, calidad de placa y corriente continua real.
5. ¿Puede reemplazar un elevador MT3608?
No. El LM2596 reduce tensión, mientras el MT3608 es Boost y eleva una entrada menor; la elección depende de la relación entrada-salida requerida.
6. ¿Entrega realmente 3 A de forma continua?
Tres amperios corresponden a la capacidad nominal del regulador. En módulos compactos se recomienda aproximadamente 2 A continuos sin refrigeración adicional y con buena ventilación.
7. ¿Cómo se ajusta correctamente la salida?
Conecta únicamente la entrada, mide OUT+ y OUT− con multímetro y gira lentamente el potenciómetro hasta obtener el voltaje requerido antes de instalar la carga.
8. ¿Qué margen necesita entre entrada y salida?
Para conservar regulación estable, la entrada debe superar normalmente la salida entre 1,5 y 2 V; el margen necesario aumenta según carga y temperatura.
9. ¿Puede utilizarse directamente con baterías?
Sí, siempre que su tensión permanezca dentro del rango de entrada y supere la salida configurada; también deben respetarse polaridad, corriente y temperatura.
10. ¿Incluye protección contra polaridad invertida?
Los módulos LM2596 comunes normalmente no garantizan esa protección. Invertir IN+ e IN− puede dañarlos, por lo que debe comprobarse la polaridad antes de energizar.
