[S9014] TRANSISTOR NPN

S/ 0.40 0.4 PEN S/ 0.40

S/ 0.40

Esta combinación no existe.

Términos y condiciones
Envío: 2-3 días laborales

Referencia Interna: S9014

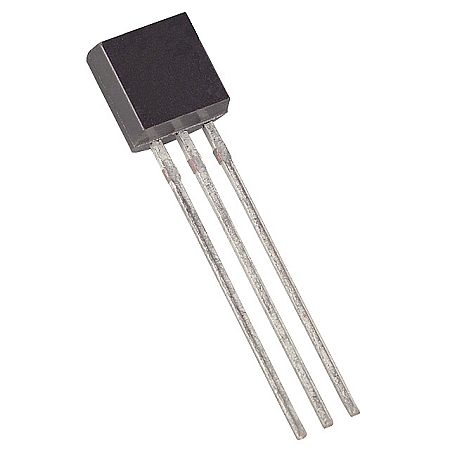

Transistor NPN de Uso General en Encapsulado TO-92 - S9014

El S9014 es un transistor bipolar NPN de propósito general, ampliamente utilizado en aplicaciones de amplificación y conmutación de señales de baja potencia. Destaca por su buena ganancia, bajo ruido y confiabilidad en circuitos electrónicos básicos y de control. Es muy común en radios, amplificadores pequeños, etapas de señal, control lógico y proyectos educativos. Gracias a su encapsulado TO-92, permite un montaje sencillo en PCB y placas perforadas, siendo una opción económica y versátil para diseño, reparación y mantenimiento de equipos electrónicos de uso general.

Especificaciones Técnicas

Tipo de dispositivo	Transistor BJT NPN
Encapsulado	TO-92
Tensión colector-emisor (V_CEO)	45 V
Tensión colector-base (V_CBO)	50 V
Tensión emisor-base (V_EBO)	5 V
Corriente de colector (I_C)	100 mA
Potencia de disipación (P_tot)	400 mW
Ganancia DC (hFE)	Alta, típica para señal
Ruido	Bajo, adecuado para audio
Frecuencia de transición (f_T)	Adecuada para señales de audio y control
Configuración de pines	Emisor - Base - Colector
Temperatura de operación	-55 °C a 150 °C
Aplicaciones típicas	Amplificación y conmutación de señal

Usos Comunes del S9014

• Amplificación de señal: Usado en preamplificadores y etapas de audio.
• Conmutación de baja potencia: Ideal para activar LEDs y pequeñas cargas.
• Circuitos de control: Empleado en lógica discreta y temporizadores.
• Electrónica educativa: Muy común en prácticas y proyectos básicos.
• Reparación electrónica: Repuesto frecuente en radios y equipos pequeños.

Consultar ficha técnica (Datasheet)

Descarga la hoja de datos del S9014 para conocer parámetros eléctricos y aplicaciones recomendadas.

Descargue su Datasheet (PDF)
