RS485-TTL Adaptador TTL UART a RS485 en Placa Impresa
[RS485-TTL] RS485-TTL Adaptador TTL UART a RS485 en Placa Impresa
Referencia Interna:
RS485-TTL
Convertidor UART TTL a bus RS-485
Transceptor diferencial para comunicaciones robustas
El módulo RS485-TTL convierte una UART en señales diferenciales A/B para transportar datos a mayor distancia y con mejor inmunidad al ruido. Las versiones comunes usan MAX485 y exponen DI, RO, DE y RE; estos últimos controlan transmisión y recepción en un bus semidúplex. Arduino puede implementar Modbus RTU u otros protocolos; Raspberry Pi también, cuidando lógica de 3,3 V, terminación y polarización.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Circuito habitual | MAX485 o compatible |
| Topología | Bus diferencial semidúplex |
| Alimentación MAX485 | 5 V |
| Interfaz lógica | UART más DE/RE |
| Velocidad máxima | Hasta 2,5 Mbit/s para MAX485 |
| Nodos | Hasta 32 cargas unitarias clásicas |
| Compatibilidad | Arduino; Raspberry Pi con nivel adaptado |
| Características adicionales | Valor |
|---|---|
| Líneas de bus | A y B |
| Terminación | 120 Ω en ambos extremos |
| Longitud | Dependiente de velocidad y cable |
| Aislamiento | No incluido en módulo básico |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.

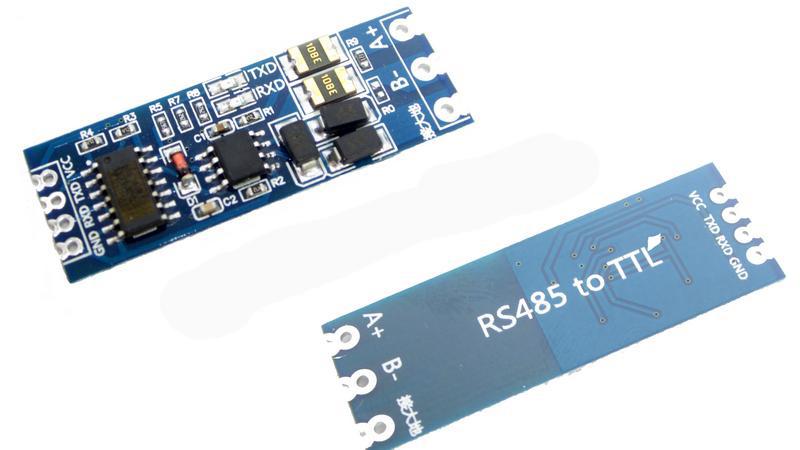

Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El ejemplo alterna DE/RE, transmite un mensaje cada dos segundos y permanece escuchando el bus durante el resto del tiempo.
#include <SoftwareSerial.h>
SoftwareSerial bus(10,11);const byte DE=2;
void enviar(const char*s){digitalWrite(DE,HIGH);delayMicroseconds(20);bus.print(s);bus.flush();digitalWrite(DE,LOW);}
void setup(){Serial.begin(115200);bus.begin(9600);pinMode(DE,OUTPUT);digitalWrite(DE,LOW);}
void loop(){static unsigned long t=0;if(millis()-t>2000){t=millis();enviar("Nodo Arduino
");}while(bus.available())Serial.write(bus.read());}
}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué alimentación requiere el transceptor RS485-TTL?
Requiere 5 V en MAX485 clásico; revisar clones de 3,3 V; utiliza una fuente estable, tierra común y desacoplo cercano para evitar lecturas erráticas, reinicios.
2. ¿Cómo se comunica con el controlador?
La conexión principal utiliza UART más habilitación DE/RE hacia un par diferencial; respeta niveles eléctricos, distribución de pines y temporización antes de cargar el programa.
3. ¿Funciona con Arduino Uno?
Sí, cuando sus niveles e interfaz coinciden; el ejemplo incluido muestra una integración inicial y deja parámetros claramente identificados para calibración.
4. ¿Puede utilizarse con Raspberry Pi?
Sí, pero sus GPIO trabajan a 3,3 V; cualquier señal superior necesita adaptación de nivel y las entradas analógicas requieren conversor externo.
5. ¿Qué debe revisarse antes de energizarlo?
Comprueba polaridad, tensión, pinout y posibles puentes de configuración; una fotografía comercial no garantiza que todas las revisiones compartan conexiones idénticas.
6. ¿Cómo se compara con RS232?
Frente a RS232, este producto prioriza su función específica y una integración directa; la mejor opción depende de precisión, velocidad y cableado.
7. ¿Cómo se compara con CAN bus?
Comparado con CAN bus, cambian interfaz, prestaciones y complejidad; conviene elegir según el controlador disponible, entorno eléctrico y objetivo real del proyecto.
8. ¿A y B tienen polaridad universal?
No siempre; algunos fabricantes invierten las etiquetas. Si no hay comunicación, consulta documentación y mide estado de reposo antes de intercambiarlas.
9. ¿RS-485 define el contenido de mensajes?
No, define principalmente la capa eléctrica. Modbus RTU, DMX512 y protocolos propietarios establecen direcciones, tramas, comprobaciones y comportamiento del sistema.
10. ¿Cuándo conviene usar aislamiento?
En edificios, cables largos, maquinaria o tierras separadas, un transceptor aislado reduce corrientes de bucle y protege frente a transitorios peligrosos.
