  2. Camara para Raspberry PI Infraroja 1080P Vision Nocturna [RPC-1080] Camara para Raspberry PI Infraroja 1080P Vision Nocturna

Camara para Raspberry PI Infraroja 1080P Vision Nocturna

[RPC-1080] Camara para Raspberry PI Infraroja 1080P Vision Nocturna

https://electrofranko.com/web/image/product.template/2654/image_1920?unique=de07cc3

S/ 110.00 110.0 PEN S/ 110.00

S/ 110.00

Not Available For Sale

Esta combinación no existe.

Contáctenos

Términos y condiciones
Envío: 2-3 días laborales

Referencia Interna: RPC-1080

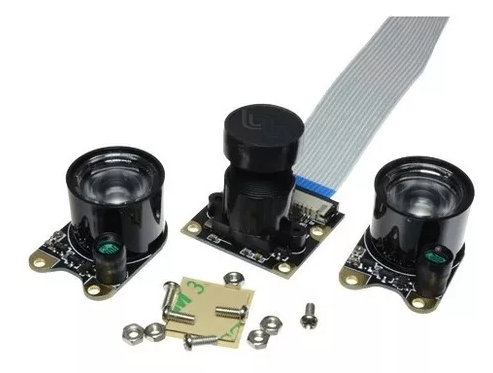

Módulo Cámara de Visión Nocturna 5MP OV5647 para Raspberry Pi

Cámara gran angular con interfaz CSI y dos focos emisores de luz infrarroja de 3W para captura de video e imágenes en total oscuridad.

El Módulo de Cámara OV5647 de 5 megapíxeles (a menudo conocida como Pi NoIR) está diseñado específicamente para interactuar con las placas Raspberry Pi mediante su puerto dedicado CSI. Lo que distingue a este modelo es la ausencia de filtro IR (Infrarrojo) en su lente y la inclusión de dos potentes focos LED IR de 3W. Estos módulos laterales iluminan la escena con luz invisible al ojo humano, permitiendo al sensor capturar imágenes nítidas y video en alta definición incluso en entornos de oscuridad absoluta, ideal para sistemas de videovigilancia, monitoreo de fauna nocturna y robótica autónoma.

Especificaciones Técnicas

Parámetro ElectrónicoRango / Valor Oficial
Sensor de ImagenOmniVision OV5647 de 5 Megapíxeles
Resolución Máxima (Foto)2592 x 1944 píxeles
Resolución Máxima (Video)1080p a 30fps, 720p a 60fps, 640x480p a 90fps
Potencia de Lámparas IR2 focos LED Infrarrojos de 3W (Longitud de onda 850nm)
Fotofotorresistencia (LDR)Integrada en los focos para activación automática en la oscuridad
Alimentación del Módulo3.3V suministrados directamente a través del cable flex plano
Parámetro Mecánico / EstructuraRango / Valor Oficial
Tipo de InterfazConector CSI (Camera Serial Interface) de 15 pines
Lente ÓpticaLente roscada de enfoque ajustable manualmente
Ensamblaje de Focos IRMontaje lateral mediante tornillos metálicos conductores
Compatibilidad de PlacasRaspberry Pi 1, 2, 3, 4 y Zero (Zero requiere cable flex adaptador)
Dimensiones de Cámara BaseAproximadamente 25 mm x 24 mm
Filtro Infrarrojo (IR-CUT)Ausente (Permite el paso libre del espectro infrarrojo)

Ventajas Clave de la Cámara Visión Nocturna OV5647

• Visión Nocturna Autónoma: Las dos placas LED laterales cuentan con pequeñas fotorresistencias (LDR). Esto significa que los focos infrarrojos de alta potencia se encienden por sí solos cuando detectan que la luz ambiental ha disminuido, iluminando la habitación sin necesidad de programar sensores externos.

• Interfaz CSI Dedicada: A diferencia de las cámaras web USB genéricas que saturan el procesador y el ancho de banda del bus USB de la Raspberry Pi, la interfaz CSI se comunica directamente con la GPU de la placa, garantizando un flujo de video suave a 1080p sin ralentizar tu código o sistema operativo.

• Enfoque Personalizable: La lente principal de la cámara viene montada sobre una rosca. Girándola suavemente a la izquierda o derecha, puedes ajustar manualmente la distancia focal para capturar objetos a nivel macro (muy de cerca) o ajustarla para enfocar al infinito en vigilancia de espacios abiertos.

El ensamble físico del módulo consta de unir los focos infrarrojos a la placa central de la cámara mediante los tornillos y tuercas provistos. Es fundamental manipular el equipo desconectado de la energía.

Galería Dinámica de Conexiones de Hardware

Esquema 1: Orientación correcta del cable flex de 15 pines en el puerto de la Raspberry Pi
Esquema 3: Activación automática de los LEDs 850nm mediante la fotorresistencia
Esquema 2: Uso de los tornillos metálicos para fijar y energizar las placas LED
Esquema 4: Demostración de giro del cabezal de la lente para mejorar la nitidez
Guía Esencial de Conexión y Montaje de Hardware: Para ensamblar el kit, utilice los tornillos metálicos suministrados para unir las placas LED a los costados del sensor central. ¡ATENCIÓN! **Los tornillos no son solo sujetadores mecánicos, también son los conductores de corriente que envían los 3.3V desde la cámara hacia los focos IR.** Asegúrese de apretar bien las tuercas metálicas para lograr un buen contacto eléctrico. Conecte el cable plano blanco/azul al puerto marcado como "CAMERA" o "CSI" en su Raspberry Pi. El lado azul del cable debe apuntar hacia el conector Ethernet/USB (dependiendo del modelo de la placa), y los contactos metálicos expuestos deben mirar hacia el HDMI.
🎓 Configuración del Sistema y Captura mediante Python

Para utilizar esta cámara, la Raspberry Pi necesita ser configurada a nivel de sistema operativo antes de escribir cualquier código:

  • Habilitar la Interfaz CSI: Por defecto, el puerto de la cámara viene desactivado en Raspberry Pi OS. Debes abrir la terminal, ejecutar sudo raspi-config, navegar a "Interface Options", buscar "Camera" y habilitarla. Luego, reinicia tu dispositivo.
  • Librería PiCamera: Python es el lenguaje por excelencia para interactuar con este hardware. Usando la librería nativa picamera, puedes tomar fotografías de alta resolución, grabar video h264 continuo e incluso aplicar efectos visuales en tiempo real.
  • Limitaciones de Iluminación: La placa no tiene control por software sobre cuándo se encienden los focos infrarrojos. Es un circuito analógico basado en el sensor de luz integrado en cada foquito. Si deseas apagarlos forzosamente, deberás desatornillarlos o tapar la fotocelda con una luz auxiliar.
# Código Básico en Python para probar la Cámara OV5647 en Raspberry Pi # Captura una imagen de prueba y graba un video corto. # Asegúrate de ejecutar este código en el entorno de escritorio de tu Raspberry Pi. from picamera import PiCamera from time import sleep # Inicializamos el objeto de la cámara camara = PiCamera() try: print("--- Iniciando prueba de Camara OV5647 ---") # 1. Configuración de Resolución # Ajustamos a la resolución nativa de 5 Megapíxeles camara.resolution = (2592, 1944) camara.framerate = 15 # Opcional: Rota la imagen 180 grados si instalaste la cámara al revés # camara.rotation = 180 # 2. Previsualización (Solo funciona si estás conectado a un monitor por HDMI) print("Abriendo previsualizacion en pantalla...") camara.start_preview(alpha=200) # alpha le da un poco de transparencia # Damos 3 segundos para que la lente ajuste su ganancia de luz automáticamente sleep(3) # 3. Captura de Fotografía print("Capturando imagen estática...") ruta_foto = '/home/pi/Desktop/foto_oscuridad.jpg' camara.capture(ruta_foto) print(f"Fotografía guardada con éxito en: {ruta_foto}") # Bajamos la resolución para grabar un video fluido a 30fps camara.resolution = (1920, 1080) camara.framerate = 30 # 4. Captura de Video H264 print("Iniciando grabación de video por 5 segundos...") ruta_video = '/home/pi/Desktop/video_nocturno.h264' camara.start_recording(ruta_video) # Esperamos mientras graba sleep(5) camara.stop_recording() print(f"Video guardado con éxito en: {ruta_video}") # Cerramos la vista previa camara.stop_preview() print("Prueba finalizada.") finally: # Aseguramos cerrar la cámara para que otros programas puedan usarla camara.close()
1. ¿Por qué mis fotografías se ven de color rosado o morado durante el día?
Esto es completamente normal y es la principal característica de las cámaras "NoIR" (No-InfraRed filter). Los sensores de imagen comunes tienen un filtro de cristal frente al lente que bloquea la radiación infrarroja del sol para que los colores se vean como el ojo humano los percibe. Este módulo OV5647 no tiene ese filtro para poder "ver" en la oscuridad total cuando los focos LED se encienden. Como efecto secundario, la luz infrarroja natural del sol contamina la imagen durante el día, dándole un tinte rosado/púrpura a los objetos, especialmente al follaje verde.
2. Los grandes focos laterales se calientan muchísimo, ¿están a punto de quemarse?
Es un comportamiento esperado. Los dos focos laterales son emisores de alta potencia (3 Vatios cada uno). Al activarse en la oscuridad, atraen una cantidad considerable de corriente desde la Raspberry Pi y generan bastante calor residual. Las placas que los sostienen están diseñadas con aluminio en la parte posterior precisamente para actuar como disipadores térmicos. Aunque se calienten al tacto, están dentro del margen operativo seguro.
3. ¿Por qué la cámara me da un error "Out of resources" al correr el código Python?
Este error suele aparecer si el puerto de la cámara en la Raspberry Pi no está habilitado desde la configuración raspi-config. También ocurre si tienes abierta otra aplicación en el escritorio (como un visor web o un script previo en bucle) que ya está acaparando el acceso a la cámara. Cierra cualquier programa, revisa que el cable flex esté insertado hasta el fondo con los pines metálicos en la orientación correcta, y reinicia tu Raspberry Pi.
4. ¿Puedo conectar esta cámara a un Arduino UNO o Mega?
**Absolutamente no.** Esta cámara procesa y transfiere cantidades gigantescas de datos crudos de video (Megabytes por segundo) utilizando el puerto de hardware exclusivo de alta velocidad CSI (Camera Serial Interface). Placas microcontroladoras de 8-bits como el Arduino UNO, Mega o Nano carecen de este conector físico, no tienen la potencia de procesamiento para manejar señales de video digital, y su memoria RAM es microscópica en comparación con lo requerido por el sensor OV5647.
▶ Video demostrativo 📄 Hoja de Datos
