Referencia Interna: RASP3GPIO

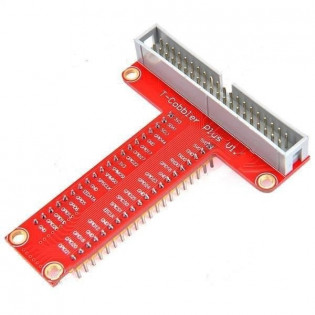

Kit Adaptador T-Cobbler Breakout GPIO para Raspberry Pi (rasp3gpio)

Placa adaptadora breakout en forma de T con cable plano de 40 hilos. Diseñada para expandir los pines GPIO de Raspberry Pi hacia la protoboard de forma clara y ordenada.

El Kit Adaptador Breakout T-Cobbler (rasp3gpio) es un accesorio fundamental para cualquier proyecto de electrónica con Raspberry Pi. Permite trasladar los 40 pines del puerto GPIO de la placa principal directamente a una protoboard estándar mediante un cable plano flexible (FFC). Cada pin se encuentra claramente serigrafiado con su nombre funcional (GPIO, I2C, SPI, UART, 3.3V, 5V y GND), evitando errores de conexión y cortocircuitos accidentales durante la fase de prototipado.

Especificaciones Técnicas

Parámetro EléctricoRango / Valor Oficial
Voltaje de Operación Lógica3.3 V DC (Estándar Raspberry Pi)
Líneas de AlimentaciónSalidas dedicadas de 3.3V, 5V y múltiples tierras (GND)
Número de Pines Totales40 Pines GPIO (Header completo de doble hilera)
Interfaces SoportadasI2C, SPI, UART, PWM e interrupciones por hardware
Corriente Máxima por Pin GPIO16 mA por pin (Recomendado máx. 3A total del sistema)
Tipo de Cable ConductorCable plano flexible FFC de 40 hilos con conectores hembra
Parámetro Físico / EstructuraRango / Valor Oficial
Factor de FormaPlaca breakout en forma de T optimizada para protoboard
Serigrafía de PinesNombres físicos y lógicos (BCM) impresos en la placa
Compatibilidad de ModelosRaspberry Pi 3 Model B+, Pi 3 B, Pi 4 B, Pi Zero y modelos de 40 pines
Dimensiones de la Placa TAproximadamente 74 mm x 22 mm
Material de FabricaciónPCB de alta calidad con pines de cobre estañado
Aplicaciones PrincipalesPrototipado rápido, robótica, domótica e interfaces de sensores

Ventajas Clave del Adaptador rasp3gpio

Identificación Clara y Directa: Al estar serigrafiado pin por pin, elimina la necesidad de contar con esquemas impresos externos para saber qué pin es el GPIO 18 o la línea de 5V.

Diseño Ergonómico en Forma de T: Su silueta especial permite acceder fácilmente a ambos lados de los canales centrales de la protoboard sin estorbar los componentes insertados.

Conexión Ordenada y Segura: Evita el desorden de cables volantes directamente sobre el ordenador de placa reducida, protegiendo los pines originales de la Raspberry Pi contra desgaste mecánico.

El montaje se efectúa conectando el cable plano de 40 hilos desde la placa Raspberry Pi hasta la tarjeta T-Cobbler insertada en la protoboard.

Galería Dinámica de Conexiones de Hardware

Esquema 1: Vista del puerto GPIO de 40 pines en Raspberry Pi
Esquema 3: Ubicación de la tarjeta T-Cobbler cruzando la ranura central
Esquema 2: Conexión correcta del cable FFC de 40 vías
Esquema 4: Detalle de nombres y funciones impresas en la placa
Guía Esencial de Conexión y Montaje de Hardware: Conecte el cable plano de 40 hilos al puerto GPIO de su Raspberry Pi asegurándose de que el pin 1 coincida con la marca del cable (generalmente hilo rojo). Inserte la placa T-Cobbler firmemente en el centro de una protoboard de modo que los pines de la izquierda y derecha queden separados por la ranura central de aislamiento.
🎓 Script de Prueba GPIO en Python para Raspberry Pi

Para controlar los pines expandidos mediante el adaptador rasp3gpio en Raspberry Pi OS, se utiliza la librería estándar RPi.GPIO en Python:

  • Modo BCM: Se utiliza la numeración de canales lógicos del procesador Broadcom para mayor compatibilidad entre modelos de Raspberry Pi.
  • Control de Salidas: Permite alternar estados lógicos (HIGH/LOW) para activar LEDs, relés o circuitos externos conectados a la protoboard.
# Script de Ejemplo en Python: Test Blink GPIO con Raspberry Pi y RPi.GPIO import RPi.GPIO as GPIO import time # Configuración del modo de numeración BCM GPIO.setmode(GPIO.BCM) PIN_LED = 18 # Pin GPIO 18 (Pin físico 12 en el header) # Configuramos el pin como salida digital GPIO.setup(PIN_LED, GPIO.OUT) try: print("--- Iniciando Test GPIO Raspberry Pi ---") for i in range(5): GPIO.output(PIN_LED, GPIO.HIGH) print("LED ENCENDIDO") time.sleep(1) GPIO.output(PIN_LED, GPIO.LOW) print("LED APAGADO") time.sleep(1) finally: GPIO.cleanup() print("Puertos GPIO liberados correctamente.")
1. ¿Para qué modelos de Raspberry Pi es compatible este kit T-Cobbler?
Es totalmente compatible con cualquier modelo de Raspberry Pi que cuente con el header estándar de **40 pines**, incluyendo la Raspberry Pi 3 Model B+, Pi 3 B, Pi 4 Model B y Raspberry Pi Zero / Zero W.
2. ¿Qué diferencia existe entre la numeración BCM y la numeración BOARD en los pines?
La numeración BOARD se refiere a la posición física exacta del pin en el conector (del 1 al 40). En cambio, la numeración BCM utiliza el número de canal asignado directamente por el procesador Broadcom (por ejemplo, GPIO 17 o GPIO 18), que es el estándar más recomendado en programación Python.
3. ¿Puedo conectar sensores de 5V directamente a los pines de la Raspberry Pi?
No directamente. Los pines GPIO de la Raspberry Pi operan estrictamente a un nivel lógico de **3.3V** y no son tolerantes a 5V. Si utilizas sensores analógicos o digitales de 5V, debes implementar un circuito divisor de tensión o un conversor de niveles lógicos para evitar dañar la placa.
4. ¿Por qué el adaptador T-Cobbler tiene esa forma en "T"?
Su diseño en forma de T permite insertar la placa cruzando la ranura central de la protoboard, dejando libres las filas de pines a ambos lados para conectar con total comodidad cables Dupont, resistencias y componentes sin bloqueo físico.
