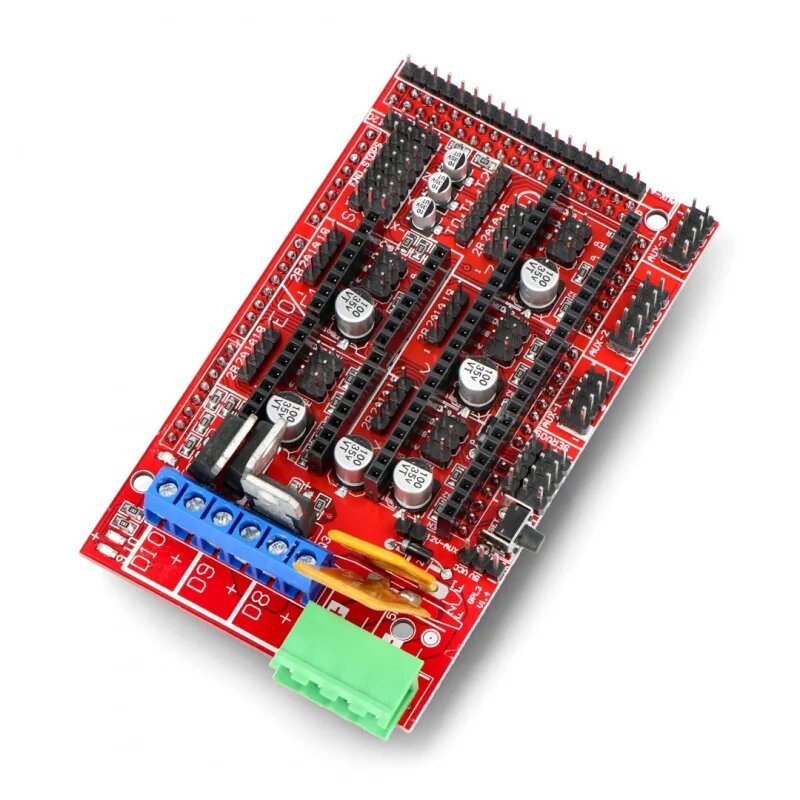

Escudo de Control para Impresora 3D RAMPS 1.4 (RepRap Arduino Mega Pololu Shield)

Placa shield modular diseñada para acoplarse sobre un Arduino Mega 2560, núcleo estándar para impresoras 3D RepRap y máquinas CNC.

La placa RAMPS 1.4 (RepRap Arduino Mega Pololu Shield) es el estándar más popular de la industria open-source para el control de impresoras 3D y pequeñas máquinas CNC. Se acopla de manera directa como un escudo (shield) sobre una tarjeta Arduino Mega 2560. Cuenta con ranuras modulares para drivers de motores paso a paso (como A4988 o DRV8825), salidas de alta potencia controladas por MOSFET para calefactores y cama caliente, entradas de termistores y conexiones auxiliares para pantallas LCD y tarjetas SD.

Especificaciones Técnicas

Parámetro EléctricoRango / Valor Oficial
Voltaje de Lógica (VCC)5 V DC (Suministrado por Arduino Mega)
Voltaje de Potencia (Motores/Cama)12 V a 24 V DC
Zócalos para Drivers5 ranuras (Ejes X, Y, Z, Extrusor 0, Extrusor 1)
Controladores SoportadosPololu A4988, DRV8825, TMC2208, etc.
Salidas MOSFET de Potencia3 salidas (Extrusor, Cama Caliente, Ventilador)
Entradas de Temperatura3 canales para termistores NTC 100k
Parámetro Físico / EstructuraRango / Valor Oficial
Factor de FormaShield apilable para Arduino Mega 2560 R3
Fines de ExpansiónI2C, SPI, Endstops (Topes de fin de carrera) para X, Y, Z
Interfaz de DisplayConectores planos para pantallas Smart Controller 12864 / 2004
Fusibles de ProtecciónFusibles de 5A (lógica/servos) y 11A (cama caliente) reemplazables
Dimensiones Generales101 mm x 60 mm (Formato estándar impresoras 3D RepRap)
Compatibilidad de FirmwareMarlin, Repetier-Firmware, Klipper

Ventajas Clave del Escudo RAMPS 1.4

• Arquitectura Modular Intercambiable: Si un driver de motor se quema por sobrecalentamiento, no necesitas desechar la placa completa; simplemente reemplazas el pequeño módulo driver dañado.

• Ecosistema Abierto y Versátil: Cuenta con total compatibilidad con los firmwares más avanzados del mercado como Marlin, permitiendo calibraciones profundas, autoleveling y control de múltiples extrusores.

• Gran Capacidad de Conexión: Integra pines dedicados para topes de fin de carrera, ventiladores de capa, termistores y lectores de tarjetas SD mediante pantallas gráficas.

El correcto montaje requiere alinear el escudo sobre el Arduino Mega y respetar estrictamente la orientación de los drivers y la polaridad de la fuente de poder.

Galería Dinámica de Conexiones de Hardware

Esquema 1: Montaje físico del Shield sobre la placa Mega 2560
Esquema 3: Posición correcta del pin EN/GND de los drivers paso a paso
Esquema 2: Alimentación de alta corriente para motores y cama caliente
Esquema 4: Conexión de sensores de temperatura y topes de carrera
Guía Esencial de Conexión y Montaje de Hardware: Acople con firmeza el RAMPS 1.4 sobre los pines del Arduino Mega 2560. Al insertar los drivers A4988 o DRV8825, verifique que el pin **GND / EN** coincida exactamente con la esquina indicada en la serigrafía de la placa (generalmente orientando el potenciómetro del driver hacia los conectores de los motores). Conecte la fuente de 12V/24V respetando las polaridades en la bornera principal de potencia.
🎓 Configuración del Firmware Marlin para RAMPS 1.4

Para hacer funcionar una placa RAMPS 1.4 con un Arduino Mega, se compila e instala el firmware Marlin a través de Arduino IDE o PlatformIO:

  • Definición de Placa: En el archivo Configuration.h, se debe configurar el tipo de placa base asignando el identificador correspondiente a RAMPS.
  • Pasos por Milímetro: Se calibran los micropasos de los drivers instalados (A4988 o DRV8825) para asegurar el desplazamiento exacto en los ejes.
// Fragmento clave de configuración en Marlin Firmware (Configuration.h) // Define la tarjeta madre utilizada como RAMPS 1.4 con un extrusor y cama caliente #define MOTHERBOARD BOARD_RAMPS_14_EFB // Definición de puertos seriales y velocidad de comunicación baudios #define BAUDRATE 250000 // Configuración de sensores de temperatura (Termistor NTC 100k - Standard) #define TEMP_SENSOR_0 1 #define TEMP_SENSOR_BED 1 // Temperatura máxima de seguridad para evitar daños en el Hotend #define HEATER_0_MAXTEMP 275 #define BED_MAXTEMP 120
1. ¿Qué tarjeta microcontroladora debo colocar debajo de la placa RAMPS 1.4?
La placa RAMPS 1.4 está diseñada específicamente para acoplarse de forma directa sobre un Arduino Mega 2560 R3, aprovechando sus múltiples pines digitales y analógicos para el control de todos los periféricos.
2. ¿Qué ocurre si inserto al revés un driver paso a paso (como el A4988)?
Insertar un driver con la orientación incorrecta provocará un cortocircuito inmediato en la línea de alimentación de 5V o lógica, dañando de forma permanente tanto el driver paso a paso como el microcontrolador de la placa. Revise siempre la serigrafía (pin GND y EN) antes de energizar.
3. ¿Por qué se calienta o se quema el conector de alimentación de la cama caliente?
La cama caliente consume altas corrientes (cercanas a 10A). Si los tornillos de la bornera verde no están firmemente apretados, se genera resistencia parásita, calor excesivo y derrame de plástico. Muchos usuarios optan por instalar un relé de estado sólido (SSR) externo para liberar de carga a la placa RAMPS.
4. ¿Qué tipo de software o firmware se utiliza para operar esta placa?
El estándar absoluto de la industria es el firmware Marlin. Se descarga el código fuente, se configura de acuerdo a la mecánica de tu impresora 3D o CNC, y se flotea directamente a través de Arduino IDE.
