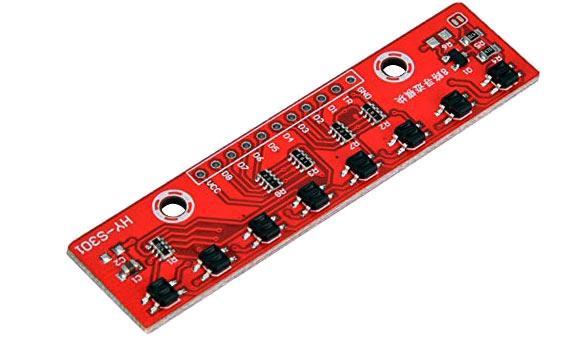

Arreglo seguidor de línea QTM-8A
Ocho sensores infrarrojos reflectivos
El QTM-8A integra ocho pares ópticos infrarrojos alineados para detectar contraste entre superficies claras y oscuras. Sus salidas independientes permiten calcular la posición de una línea y corregir la trayectoria de robots con mayor suavidad que uno o dos sensores. Puede leerse desde Arduino y otros microcontroladores; Raspberry Pi requiere confirmar que las salidas no superen 3,3 V y ajustar la altura sobre el piso.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Canales | 8 sensores reflectivos |
| Principio | Emisión y reflexión infrarroja |
| Alimentación habitual | 3,3–5 V |
| Salidas | Ocho señales independientes |
| Aplicación | Seguimiento de línea y bordes |
| Ajuste mecánico | Altura y alineación críticas |
| Compatibilidad | Arduino; Raspberry Pi con niveles verificados |
| Características adicionales | Valor |
|---|---|
| Emisores | LED infrarrojos SMD |
| Receptores | Fototransistores |
| Lectura | Digital o RC según revisión |
| Calibración | Necesaria sobre superficie real |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El ejemplo representa los ocho canales digitales y calcula una posición ponderada simple para iniciar el control proporcional del robot.
const byte sensores[8]={2,3,4,5,6,7,8,9};
void setup(){Serial.begin(115200);for(byte i=0;i<8;i++)pinMode(sensores[i],INPUT);}
void loop(){
int suma=0,peso=0;
for(byte i=0;i<8;i++){bool activo=!digitalRead(sensores[i]);Serial.print(activo?'1':'0');
if(activo){suma++;peso+=i*1000;} if(i<7)Serial.print(' ');}
if(suma){Serial.print(" posicion=");Serial.println(peso/suma);}else Serial.println(" linea no detectada");
delay(40);
}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué alimentación requiere el QTM-8A?
Requiere 3,3–5 V según revisión; utiliza una fuente estable, tierra común y desacoplo cercano para evitar lecturas erráticas, reinicios o daños durante el funcionamiento.
2. ¿Cómo se comunica con el controlador?
La conexión principal utiliza ocho salidas digitales o medición RC, según placa; respeta niveles eléctricos, distribución de pines y temporización antes de cargar el programa.
3. ¿Funciona con Arduino Uno?
Sí, cuando sus niveles e interfaz coinciden; el ejemplo incluido muestra una integración inicial y deja parámetros claramente identificados para calibración.
4. ¿Puede utilizarse con Raspberry Pi?
Sí, pero sus GPIO trabajan a 3,3 V; cualquier señal superior necesita adaptación de nivel y las entradas analógicas requieren conversor externo.
5. ¿Qué debe revisarse antes de energizarlo?
Comprueba polaridad, tensión, pinout y posibles puentes de configuración; una fotografía comercial no garantiza que todas las revisiones compartan conexiones idénticas.
6. ¿Cómo se compara con QTR-8A de Pololu?
Frente a QTR-8A de Pololu, este producto prioriza su función específica y una integración directa; la mejor opción depende de precisión, velocidad y cableado.
7. ¿Cómo se compara con un TCRT5000 individual?
Comparado con un TCRT5000 individual, cambian interfaz, prestaciones y complejidad; conviene elegir según el controlador disponible, entorno eléctrico y objetivo real del proyecto.
8. ¿A qué altura debe instalarse?
Comienza aproximadamente entre 3 y 8 mm, manteniendo todos los sensores paralelos; calibra porque reflectividad, iluminación y óptica alteran notablemente la respuesta.
9. ¿Puede detectar cualquier color?
Mide reflectancia infrarroja, no color visible; dos colores parecidos pueden producir respuestas diferentes o iguales dependiendo de pigmentos y acabado superficial.
10. ¿Cómo se calcula la posición de línea?
Normaliza cada canal, aplica pesos crecientes y divide la suma ponderada entre la intensidad total; así obtiene una posición continua para PID.
