PWM-3 Generador de Señal de Onda Cuadrada Rectangular 3 Canales

[PWM-3] PWM-3 Generador de Señal de Onda Cuadrada Rectangular 3 Canales

https://electrofranko.com/web/image/product.template/3590/image_1920?unique=0b338e5

S/ 48.00 48.0 PEN S/ 48.00

S/ 48.00

Not Available For Sale

Esta combinación no existe.

Contáctenos

Términos y condiciones
Envío: 2-3 días laborales

Referencia Interna: PWM-3

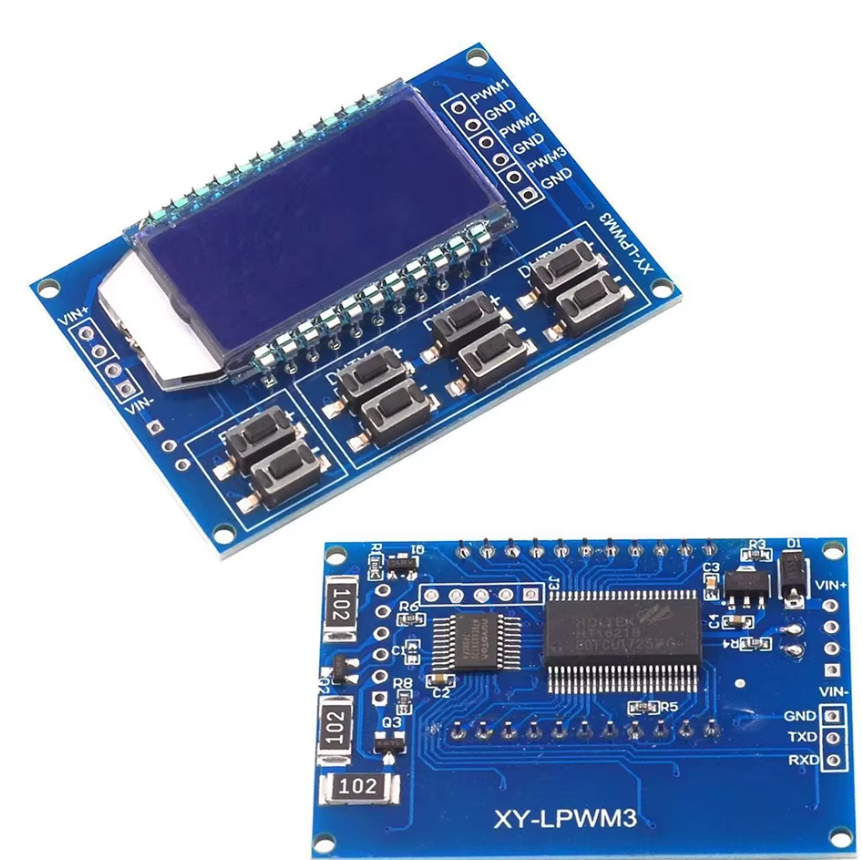

Módulo Generador de Señal PWM de 3 Canales (XY-LPWM3)

Generador digital de pulsos PWM con pantalla LCD, 3 canales independientes, ajuste preciso de frecuencia y ciclo de trabajo, y comunicación serial UART.

El Módulo Generador de Señal PWM de 3 Canales (XY-LPWM3) es un dispositivo versátil diseñado para la generación digital de ondas cuadradas y pulsos PWM con alta precisión. Cuenta con una pantalla LCD integrada y botones táctiles a bordo que permiten configurar de manera independiente la frecuencia y el ciclo de trabajo (duty cycle) de sus tres canales de salida (PWM1, PWM2, PWM3). Además, incorpora comunicación serial UART (TX/RX), lo que permite controlarlo y configurarlo de forma remota desde microcontroladores o PC.

Especificaciones Técnicas

Parámetro EléctricoRango / Valor Oficial
Voltaje de Operación (VIN)3.3 V a 30 V DC
Canales de Salida PWM3 canales independientes (PWM1, PWM2, PWM3)
Rango de Frecuencia1 Hz a 150 kHz (con alta precisión)
Ciclo de Trabajo (Duty Cycle)0% a 100% (resolución de 1%)
Capacidad de Carga por SalidaHasta 5A a 30A (según versión con transistor de salida / carga)
Interfaz de ComunicaciónUART Serial (TX, RX, GND) para control remoto
Parámetro Físico / EstructuraRango / Valor Oficial
Pantalla de VisualizaciónLCD integrada con retroiluminación y visualización de parámetros
Botones de ControlPulsadores táctiles a bordo para ajuste manual de frecuencia y ciclo
Terminales de EntradaBornes VIN+ y VIN- para alimentación
Dimensiones de la PlacaFormato compacto optimizado para tableros y prototipos
Protecciones IntegradasProtección contra inversión de polaridad en la alimentación
Aplicaciones PrincipalesControl de velocidad de motores, atenuación de LEDs y pruebas de laboratorio

Ventajas Clave del Módulo XY-LPWM3

• Triple Canal Independiente: Permite generar y controlar tres señales PWM totalmente distintas en frecuencia y ciclo de trabajo de forma simultánea desde una sola placa.

• Interfaz Dual (Manual y Serial): Puede configurarse directamente de forma táctil mediante sus botones y pantalla LCD, o controlarse a distancia enviando comandos AT a través de su puerto serial UART.

• Amplio Rango de Alimentación y Frecuencia: Soporta voltajes de entrada de hasta 30V y frecuencias de hasta 150 kHz, adaptándose a una gran diversidad de cargas industriales y electrónicas.

La distribución de los terminales permite un conexionado rápido y claro tanto de la alimentación principal como de las salidas de señal y el puerto serial.

Galería Dinámica de Conexiones de Hardware

Esquema 1: Conexión de la fuente de alimentación externa
Esquema 3: Enlace de los canales de salida hacia las cargas
Esquema 2: Conexión para control remoto mediante microcontrolador
Esquema 4: Navegación y modificación manual de parámetros
Guía Esencial de Conexión y Montaje de Hardware: Conecte el polo positivo de su fuente de poder a **VIN+** y el negativo a **VIN-** (rango de 3.3V a 30V). Las salidas de señal cuadrada se obtienen en los pines **PWM1, PWM2 y PWM3** junto a sus respectivas referencias de tierra (GND). Si desea controlarlo por software, conecte los pines **TX** y **RX** al puerto serial de su placa de desarrollo.
🎓 Control Remoto UART del Módulo XY-LPWM3 con Arduino

Aunque el módulo puede configurarse manualmente mediante sus botones, es posible enviar comandos seriales mediante UART para ajustar frecuencias y ciclos de trabajo de forma automatizada:

  • Comunicación Serial: Se utiliza el puerto HardwareSerial o SoftwareSerial para transmitir tramas de datos hacia el pin RX del módulo.
  • Automatización: Facilita la integración del generador en bancos de prueba automatizados o sistemas embebidos complejos.
// Código de Ejemplo: Envío de Comandos UART al Módulo XY-LPWM3 desde Arduino // Conecte el pin TX del Arduino al pin RX del módulo XY-LPWM3. #include <Arduino.h> void setup() { Serial.begin(9600); // Velocidad de comunicación serial estándar del módulo delay(1000); Serial.println("--- Iniciando control serial XY-LPWM3 ---"); // Ejemplo de comando para configurar frecuencia o ciclo de trabajo (según protocolo del fabricante) // Nota: Los comandos específicos varían según la revisión del firmware del módulo. Serial.write("F105"); // Ejemplo conceptual: Ajustar canal 1 a frecuencia específica } void loop() { // Lectura de respuesta del módulo si estuviera enlazado bidireccionalmente if (Serial.available()) { char c = Serial.read(); Serial.print(c); } }
1. ¿Puedo ajustar los parámetros de frecuencia y ciclo de trabajo sin usar un microcontrolador?
Sí, totalmente. El módulo cuenta con una pantalla LCD incorporada y botones táctiles dedicados en la placa, lo que permite modificar de forma manual y visual la frecuencia y el ciclo de trabajo de cualquiera de los 3 canales sin necesidad de programar código externo.
2. ¿Qué rango de voltaje soporta la entrada de alimentación VIN?
El módulo acepta un amplio rango de voltaje continuo que va desde los **3.3V hasta los 30V DC**, lo que permite alimentarlo con fuentes comunes de 5V, 12V o 24V según los requerimientos de la carga que vayas a controlar.
3. ¿Los tres canales PWM comparten la misma frecuencia o pueden tener frecuencias distintas?
El módulo permite configurar parámetros de forma independiente o conjunta según el modo de operación seleccionado en su menú interno. Consulte el manual específico de su versión para habilitar ajustes diferenciados por canal.
4. ¿Para qué se utilizan los pines TX y RX ubicados en el reverso de la placa?
Los pines TX y RX corresponden al puerto de comunicación serial **UART**, el cual se emplea para enviar comandos desde un PC o un microcontrolador (como Arduino o ESP32) para configurar remotamente la frecuencia y el ciclo de trabajo de los canales PWM.
▶ Video demostrativo 📄 Hoja de Datos
