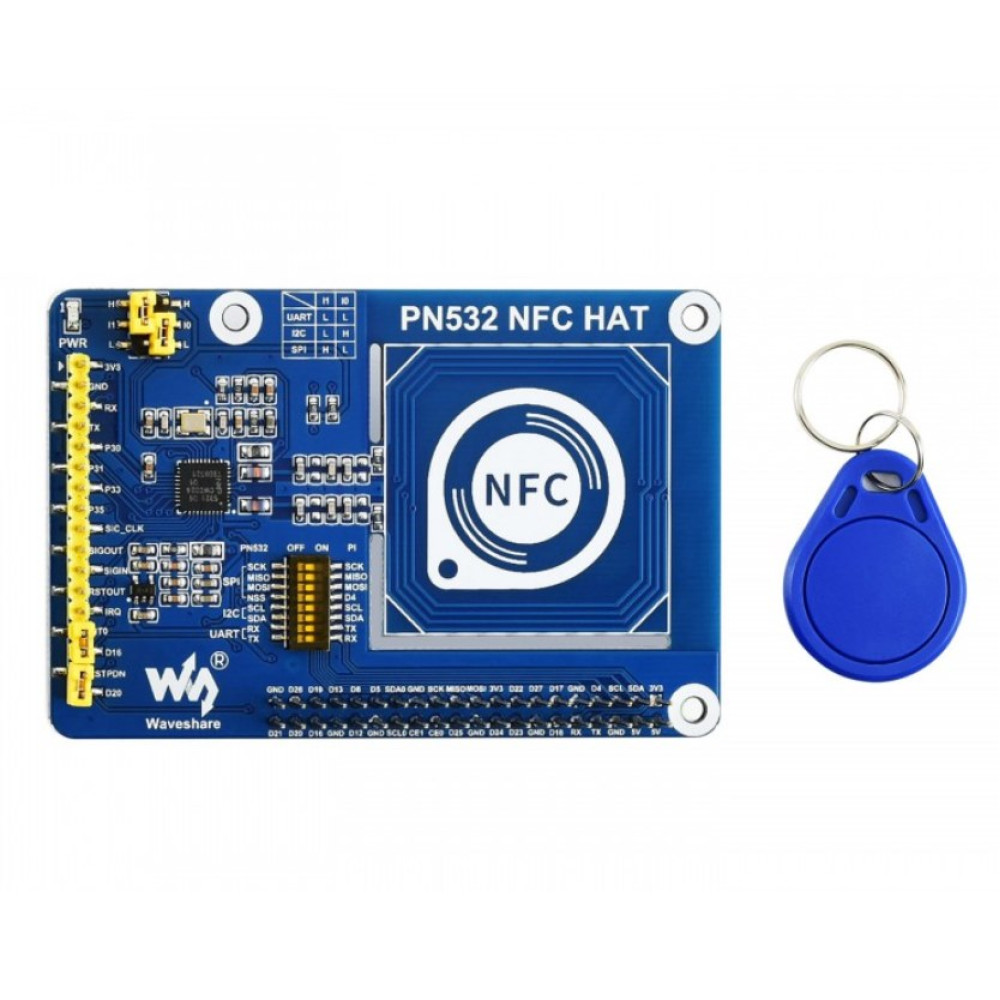

Modulo NFC en PCB PN352 Lect./Escritura RFID
[PN532] Modulo NFC en PCB PN352 Lect./Escritura RFID
Referencia Interna:
PN532
PN532 — Controlador NFC
PN532: controlador NFC integrado para comunicación inalámbrica de corto alcance a 13,56 MHz. Permite trabajar como lector/escritor, emulación de tarjeta y comunicación punto a punto, facilitando proyectos de identificación y acceso.
PN532: controlador NFC integrado para comunicación inalámbrica de corto alcance a 13,56 MHz. Permite trabajar como lector/escritor, emulación de tarjeta y comunicación punto a punto, facilitando proyectos de identificación y acceso.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Modelo | PN532 |
| Tipo | Controlador NFC |
| Tensión / alimentación | 13,56 MHz |
| Corriente nominal | — |
| Control / Gate | 1,6 a 3,6 V lógica |
| Encapsulado | HVQFN40 |
| Temperatura | −25 a 85 °C |
| Aplicación principal | NFC, lectura/escritura, emulación de tarjeta y comunicación P2P |
| Características adicionales | Valor |
|---|---|
| Frecuencia RF | 13,56 MHz |
| Estándares | ISO/IEC 14443A, 14443B y ISO/IEC 18092 |
| Interfaz host | I²C, SPI y serial |
| Alimentación lógica | 1,6 a 3,6 V |
| Alimentación RF | 2,7 a 5,5 V |
| Corriente RF máx. | ≈150 mA |
| Distancia típica | Hasta 70 mm según antena |
| Encapsulado | HVQFN40 |
| Estado | No recomendado para nuevos diseños |
Usos Comunes
Lectura NFC: Permite desarrollar lectores y escritores NFC para identificación, control de acceso, automatización y proyectos de electrónica.
Comunicación inalámbrica: Trabaja a 13,56 MHz con estándares NFC compatibles, permitiendo intercambio de datos con tarjetas y dispositivos compatibles.
Prototipos: Es una plataforma práctica para experimentar con NFC mediante interfaces I²C, SPI o serial y microcontroladores.
Automatización: Puede utilizarse para activar funciones mediante tarjetas, etiquetas NFC o comunicación de proximidad.
Consulta el esquema de conexión y la identificación de terminales antes de instalar el componente. El pinout debe coincidir con el encapsulado de la referencia adquirida.
Esquemas y conexiones
Respuestas rápidas para elegir, instalar y utilizar correctamente el producto.
1. ¿Qué es el PN532?
El PN532 es un controlador NFC de 13,56 MHz para aplicaciones de lector/escritor, emulación de tarjeta y comunicación punto a punto. Integra funciones de radiofrecuencia y control necesarias para desarrollar sistemas de identificación y comunicación de proximidad.
2. ¿Qué protocolos NFC admite?
Puede trabajar con tecnologías basadas en ISO/IEC 14443A, ISO/IEC 14443B y ISO/IEC 18092, dependiendo del modo de operación y del firmware utilizado. La antena y su ajuste también influyen directamente en el alcance y rendimiento del sistema.
3. ¿Qué interfaces utiliza?
El PN532 permite comunicación con el controlador anfitrión mediante interfaces como I²C, SPI y serial. Esto facilita su conexión con microcontroladores y sistemas embebidos que utilizan diferentes arquitecturas de comunicación.
4. ¿A qué frecuencia trabaja?
Trabaja en la banda NFC de 13,56 MHz. La frecuencia está vinculada a los estándares de comunicación soportados y al diseño de la antena. Para obtener un buen alcance, la antena y la red de adaptación deben estar correctamente diseñadas y ajustadas.
5. ¿Qué alimentación necesita?
La versión PN532 dispone de alimentación lógica en el rango de 1,6 a 3,6 V y una alimentación específica para el circuito RF. Deben respetarse las condiciones indicadas por NXP y el diseño de la placa para evitar problemas de comunicación.
6. ¿Puede leer tarjetas NFC?
Sí. Puede funcionar en modos de lector/escritor compatibles con tecnologías NFC y MIFARE. La compatibilidad final depende del protocolo, tarjeta, firmware y software de control utilizados en el proyecto.
7. ¿Cuál es su alcance?
El alcance no es una cifra fija porque depende de la antena, ajuste, tarjeta, orientación, entorno y potencia disponible. NXP especifica parámetros de referencia del sistema, por lo que la antena es una parte fundamental del diseño.
8. ¿Es compatible con Arduino?
Sí, existen librerías y proyectos para conectar módulos PN532 a plataformas como Arduino mediante I²C, SPI o serial. La tensión de las señales debe ser compatible con la placa utilizada y debe seleccionarse correctamente la interfaz en el software.
9. ¿Es recomendable para nuevos diseños?
NXP identifica el PN532 como no recomendado para nuevos diseños y propone PN7160 como alternativa más moderna. Sin embargo, PN532 sigue siendo muy utilizado en proyectos existentes, reparación, aprendizaje y plataformas que ya disponen de soporte.
10. ¿Qué debo revisar antes de comprarlo?
Verifica si compras el circuito integrado o un módulo, la interfaz disponible, alimentación, antena, firmware y compatibilidad con el estándar NFC que necesitas. En módulos, revisa además la distribución de pines y el regulador o conversor de niveles incorporado.
