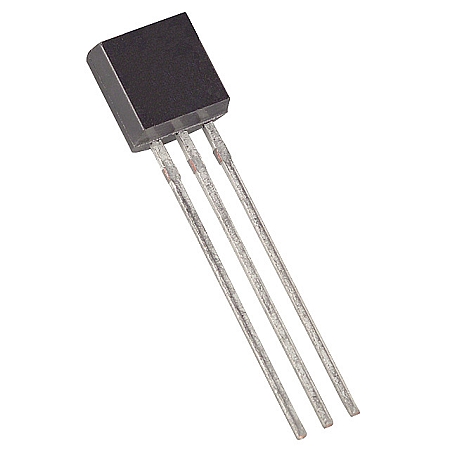

TRANSISTOR NPN USO GENERAL 40 VOLTIOS 1 AMPERIO

S/ 0.50 0.5 PEN S/ 0.50

S/ 0.50

Esta combinación no existe.

Términos y condiciones
Envío: 2-3 días laborales

Referencia Interna: PN2222

Transistor NPN de Propósito General - PN2222

El PN2222 es un transistor NPN de propósito general, muy utilizado en conmutación, amplificación y control de señales. Ofrece alta velocidad de conmutación y buena ganancia de corriente, ideal para aplicaciones de control de relés, LED, y pequeñas cargas de potencia. Su encapsulado TO-92 facilita el montaje en protoboards y PCB convencionales, siendo uno de los transistores más populares en electrónica básica, educativa e industrial.

Especificaciones Técnicas

Tipo de transistor	NPN de propósito general
Encapsulado	TO-92
Tensión colector-emisor (Vce)	40 V
Tensión colector-base (Vcb)	75 V
Tensión emisor-base (Veb)	6 V
Corriente máxima de colector	800 mA
Disipación máxima	500 mW
Ganancia de corriente (hFE)	35 a 300
Frecuencia de transición (fT)	250 MHz
Tensión de saturación	0.3 V típico
Temperatura de operación	-55 °C a +150 °C
Configuración de pines	1. Emisor / 2. Base / 3. Colector
Aplicaciones	Audio, control, conmutación, señal, fuentes de poder

Usos Comunes del PN2222

• Amplificadores de señal: Etapas de ganancia en audio, control y sensado.
• Conmutación de baja potencia: Ideal para activar relés, LEDs o pequeños motores.
• Control lógico: Interfaz entre microcontroladores y dispositivos externos.
• Fuentes de alimentación: Regulación y conmutación en etapas de baja potencia.
• Automatización educativa: Proyectos de aprendizaje y circuitos básicos electrónicos.
• Circuitos de temporización: Integración con NE555 y controladores digitales.

Consultar ficha técnica (Datasheet)

Descarga la hoja de datos del PN2222 con parámetros eléctricos, curvas y aplicaciones sugeridas.

Descargue su Datasheet (PDF)
