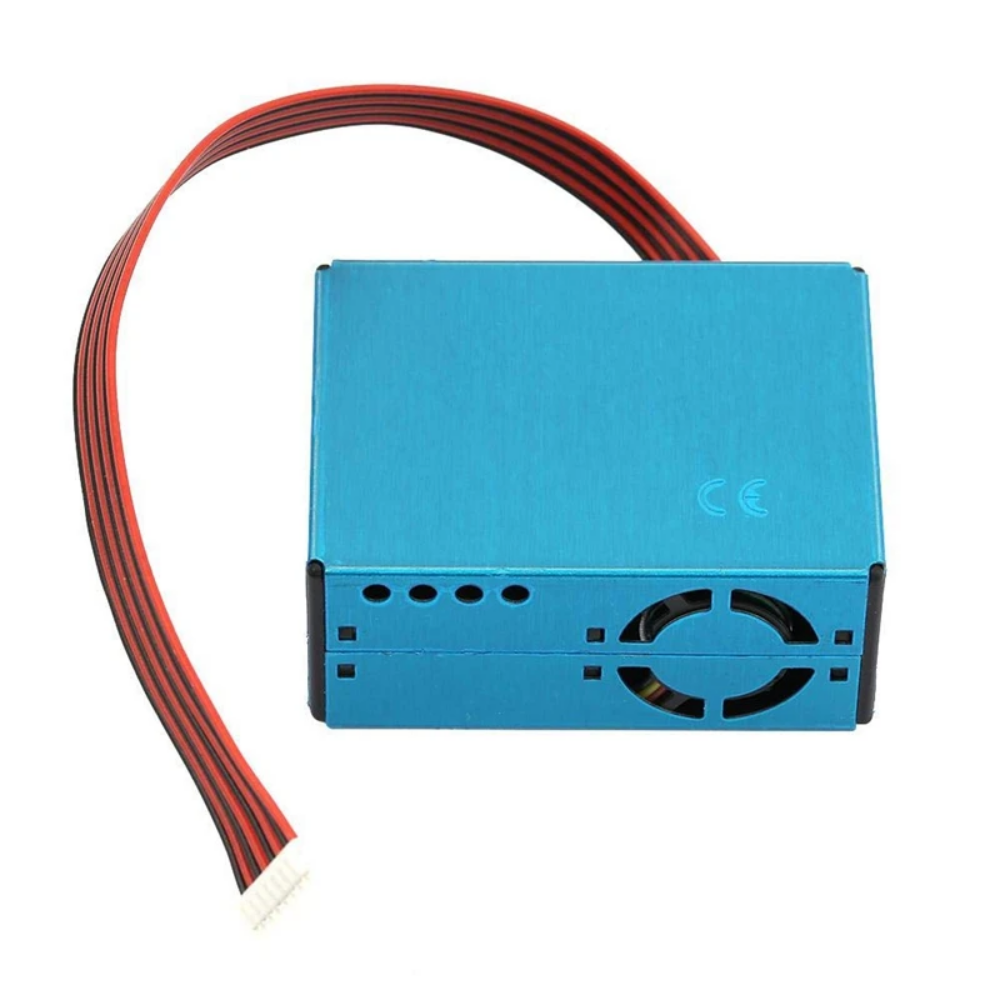

PMS5003 Modulo Sensor de Partículas de Aire/Polvo PM2.5, Purificador de Aire PMS5003 G5
[PMS5003] PMS5003 Modulo Sensor de Partículas de Aire/Polvo PM2.5, Purificador de Aire PMS5003 G5
Referencia Interna:
PMS5003
Sensor láser de partículas PMS5003
Medición indicativa de PM1.0, PM2.5 y PM10
Sensor óptico de material particulado con ventilador, láser y procesamiento interno. Aspira aire, detecta luz dispersada por partículas y transmite concentraciones PM1.0, PM2.5 y PM10 junto con conteos por tamaño mediante UART. Es apropiado para purificadores, estaciones ambientales y análisis de tendencias. Requiere 5 V estable, flujo de aire libre y validación del checksum. La humedad elevada puede sesgar resultados y no reemplaza instrumentación reglamentaria calibrada.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Fabricante/familia | Plantower PMS5003 |
| Principio | Dispersión láser |
| Parámetros | PM1.0, PM2.5 y PM10 |
| Interfaz | UART 9600 bit/s, 8N1 |
| Alimentación | 5 V CC |
| Corriente activa | Hasta aproximadamente 100 mA |
| Compatibilidad | Arduino y Raspberry Pi por UART |
| Características adicionales | Valor |
|---|---|
| Trama | 32 bytes con checksum |
| Diámetro mínimo anunciado | 0,3 µm |
| Resolución de concentración | 1 µg/m³ |
| Modos | Activo y pasivo; sleep por pin SET |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El programa valida encabezado y checksum de cada trama antes de mostrar PM1.0, PM2.5 y PM10 ambientales en µg/m³.
#include <SoftwareSerial.h>
SoftwareSerial pms(10,11);byte trama[32];
uint16_t u16(byte i){return((uint16_t)trama[i]<<8)|trama[i+1];}
void setup(){Serial.begin(115200);pms.begin(9600);}
void loop(){
if(pms.available()<32)return;
if(pms.read()!=0x42||pms.read()!=0x4D)return;
trama[0]=0x42;trama[1]=0x4D;for(byte i=2;i<32;i++)trama[i]=pms.read();
uint16_t suma=0;for(byte i=0;i<30;i++)suma+=trama[i];
if(suma!=u16(30)){Serial.println("Checksum inválido");return;}
Serial.print("PM1.0: ");Serial.print(u16(10));Serial.print(" PM2.5: ");Serial.print(u16(12));
Serial.print(" PM10: ");Serial.print(u16(14));Serial.println(" ug/m3");
}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué contaminantes mide PMS5003?
Estima material particulado PM1.0, PM2.5 y PM10 mediante dispersión láser; no mide gases, dióxido de carbono ni compuestos orgánicos durante.
2. ¿Qué significan CF=1 y datos atmosféricos?
La trama contiene concentraciones con calibración CF=1 y valores ajustados a ambiente; normalmente se reportan los campos atmosféricos durante el.
3. ¿Cuál es la interfaz de comunicación?
Utiliza UART TTL a 9600 bit/s, 8N1, con tramas binarias de 32 bytes encabezadas por 0x42 y 0x4D durante el.
4. ¿Por qué debe validarse el checksum?
Confirma que todos los bytes llegaron correctamente; sin validación, ruido o pérdida serial puede convertirse en concentraciones falsas durante el.
5. ¿Qué alimentación requiere?
El sensor usa 5 V y consume corriente adicional por su ventilador y láser; la salida UART hacia el controlador trabaja a nivel bajo.
6. ¿Necesita tiempo de calentamiento?
Sí, deja estabilizar ventilador, flujo y láser antes de considerar los datos; cambios bruscos de ambiente también requieren varios ciclos.
7. ¿Cómo afecta la humedad elevada?
Gotículas y partículas higroscópicas dispersan luz y pueden elevar lecturas; condensación debe evitarse porque altera óptica y puede dañar el sensor.
8. ¿Cómo se compara con SDS011?
Ambos miden partículas por láser; SDS011 es mayor y popular para PM2.5/PM10, mientras PMS5003 entrega más campos y tamaños durante.
9. ¿Cómo se compara con MQ-135?
PMS5003 cuenta partículas suspendidas; MQ-135 responde resistivamente a varios gases y no puede sustituir una medición de material particulado durante.
10. ¿Es un instrumento reglamentario?
No por sí solo; sirve para tendencias y monitoreo indicativo, pero cumplimiento ambiental requiere equipos calibrados y métodos normativos aplicables.
