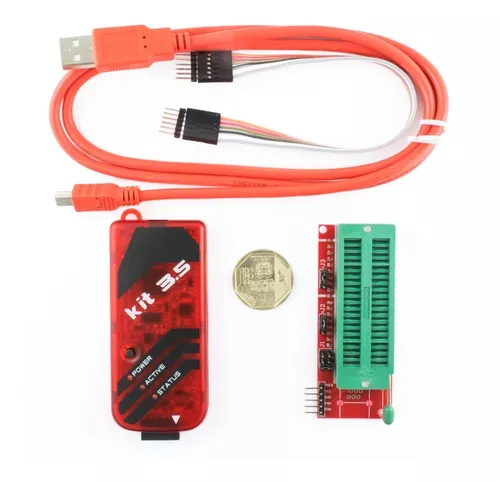

PICKIT3-W Programador de PICS Compatible PICKit3.5 con Accesorios
[PICKIT3-W] PICKIT3-W Programador de PICS Compatible PICKit3.5 con Accesorios
Referencia Interna:
PICKIT3-W
PICKIT3-W — Programador y depurador PICkit 3
PICkit 3 es un programador y depurador para microcontroladores Microchip. Permite cargar firmware, borrar dispositivos, verificar memoria y realizar depuración mediante la interfaz ICSP en dispositivos compatibles.
PICkit 3 es un programador y depurador para microcontroladores Microchip. Permite cargar firmware, borrar dispositivos, verificar memoria y realizar depuración mediante la interfaz ICSP en dispositivos compatibles.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Modelo | PICKIT3-W |
| Tipo | Programador y depurador PICkit 3 |
| Memoria / capacidad | Programación y depuración ICSP |
| Alimentación | 5 V USB |
| Encapsulado / pines | Programador USB · Conector ICSP |
| Interfaces | ICSP |
| Temperatura | Uso de laboratorio |
| Aplicación principal | programación y depuración de microcontroladores Microchip |
| Características adicionales | Valor |
|---|---|
| Programación | ICSP / ISP / interfaz específica |
| Memoria no volátil | — |
| Conversión A/D | Hasta 10 bits en varios PIC/AVR de la lista |
| GPIO | Múltiples E/S digitales según referencia |
| Temporizadores | Temporizadores/contadores integrados según referencia |
| Reloj | — |
| Interfaz principal | ICSP |
| Encapsulado | Programador USB |
Usos Comunes
Programación ICSP: Permite cargar firmware directamente en microcontroladores compatibles mediante la interfaz de programación serial.
Depuración: Facilita pruebas y depuración de firmware en dispositivos compatibles durante el desarrollo.
Reparación: Es útil para reprogramar microcontroladores en placas electrónicas cuando el dispositivo conserva su capacidad de programación.
Desarrollo: Permite realizar ciclos rápidos de compilación, programación y prueba durante el diseño de sistemas embebidos.
Consulta el esquema de conexión y el pinout antes de instalar o programar el componente. La distribución de terminales depende de la referencia y el encapsulado.
Esquemas y conexiones
Respuestas rápidas para elegir, instalar y utilizar correctamente el componente.
1. ¿Qué es el PICkit 3?
Es un programador y depurador de Microchip destinado a microcontroladores compatibles. Se conecta al ordenador mediante USB y al dispositivo mediante ICSP, permitiendo programar firmware, borrar memoria, verificar el dispositivo y realizar depuración durante el desarrollo.
2. ¿Qué dispositivos puede programar?
Es compatible con numerosas familias PIC y dsPIC de Microchip. La compatibilidad concreta depende del dispositivo y de la versión del software. Antes de comprarlo conviene comprobar que la referencia que deseas programar aparece en la lista de dispositivos soportados.
3. ¿Cómo se conecta al microcontrolador?
Normalmente utiliza la interfaz ICSP con líneas de alimentación, tierra, datos y reloj, además de la señal de programación. La distribución exacta depende de la familia PIC. Es importante respetar orientación y tensión para evitar daños.
4. ¿Necesita alimentación externa?
Puede proporcionar alimentación en determinadas condiciones, pero la corriente disponible depende del dispositivo y configuración. Para placas con consumos elevados es preferible utilizar una fuente externa y mantener correctamente conectadas las referencias de tierra y programación.
5. ¿Sirve para depurar firmware?
Sí, en los microcontroladores compatibles permite utilizar funciones de depuración durante el desarrollo. Esto facilita detener la ejecución, inspeccionar variables y revisar el comportamiento del programa sin tener que retirar físicamente el microcontrolador.
6. ¿Funciona con MPLAB?
Sí. El PICkit 3 fue diseñado para integrarse con el ecosistema de desarrollo de Microchip, incluyendo MPLAB. La compatibilidad exacta con versiones modernas del software puede variar debido a que el PICkit 3 es una herramienta de generación anterior.
7. ¿Puede programar PIC de 8 bits?
Sí. Una de sus aplicaciones principales es la programación de microcontroladores PIC de 8 bits compatibles con ICSP. La referencia concreta debe verificarse en la lista de dispositivos admitidos antes de iniciar el proyecto.
8. ¿Puede programar dsPIC?
El PICkit 3 soporta determinados dispositivos dsPIC compatibles. Para una referencia concreta como dsPIC30F4013 conviene verificar la compatibilidad de la versión de MPLAB y del software de programación utilizado.
9. ¿Es adecuado para reparación?
Sí. Puede ser útil para reprogramar microcontroladores en placas de reparación cuando se dispone del firmware correcto y el dispositivo es compatible. También permite verificar si el microcontrolador puede ser detectado antes de sustituirlo.
10. ¿Qué debo revisar antes de comprarlo?
Comprueba que tu PIC o dsPIC sea compatible, que dispongas del cable y conector ICSP adecuados y que el software utilizado reconozca el programador. Al tratarse de una herramienta antigua, conviene revisar también compatibilidad con la versión actual de MPLAB.
