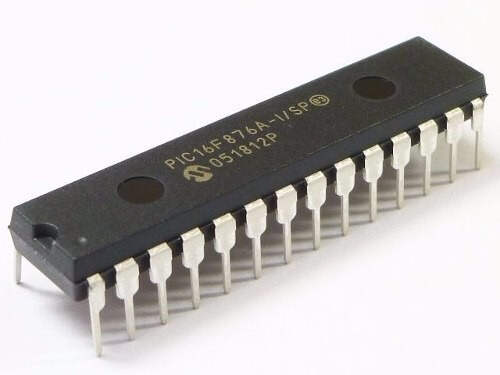

Microcontrolador PIC 28 Pines
[PIC16F876A-IS/P] Microcontrolador PIC 28 Pines
Referencia Interna:
PIC16F876A-IS/P
PIC16F876A-IS/P — Microcontrolador PIC16 8-bit
PIC16F876A-IS/P: microcontrolador pic16 8-bit con 14 KB Flash / 368 B RAM / 256 B EEPROM. Trabaja entre 2,0–5,5 V y ofrece USART, SPI, I²C, siendo adecuado para control embebido, automatización, instrumentación y proyectos electrónicos según la familia.
PIC16F876A-IS/P: microcontrolador pic16 8-bit con 14 KB Flash / 368 B RAM / 256 B EEPROM. Trabaja entre 2,0–5,5 V y ofrece USART, SPI, I²C, siendo adecuado para control embebido, automatización, instrumentación y proyectos electrónicos según la familia.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Modelo | PIC16F876A-IS/P |
| Tipo | Microcontrolador PIC16 8-bit |
| Memoria / capacidad | 14 KB Flash / 368 B RAM / 256 B EEPROM |
| Alimentación | 2,0–5,5 V |
| Encapsulado / pines | SSOP-28 · 28 pines |
| Interfaces | USART, SPI, I²C |
| Temperatura | −40–85 °C |
| Aplicación principal | control embebido y automatización electrónica |
| Características adicionales | Valor |
|---|---|
| Programación | ICSP / ISP / interfaz específica |
| Memoria no volátil | 14 KB Flash / 368 B RAM / 256 B EEPROM |
| Conversión A/D | Hasta 10 bits en varios PIC/AVR de la lista |
| GPIO | Múltiples E/S digitales según referencia |
| Temporizadores | Temporizadores/contadores integrados según referencia |
| Reloj | — |
| Interfaz principal | USART, SPI, I²C |
| Encapsulado | SSOP-28 |
Usos Comunes
Control embebido: Permite ejecutar firmware para controlar entradas, salidas, sensores y actuadores.
Automatización: Integra temporizadores, comunicación y entradas/salidas para construir sistemas de control.
Instrumentación: Puede utilizarse para adquirir señales, procesarlas y comunicar resultados a otros equipos.
Prototipos: Es una plataforma práctica para desarrollar y probar sistemas electrónicos programables.
Consulta el esquema de conexión y el pinout antes de instalar o programar el componente. La distribución de terminales depende de la referencia y el encapsulado.
Esquemas y conexiones
Respuestas rápidas para elegir, instalar y utilizar correctamente el componente.
1. ¿Qué es el PIC16F876A-IS/P?
El PIC16F876A-IS/P es un microcontrolador pic16 8-bit diseñado para control embebido y automatización electrónica. Su elección depende de la capacidad de memoria, tensión, encapsulado, interfaz y periféricos requeridos. Es recomendable comprobar la referencia completa antes de sustituirlo por otra variante.
2. ¿Para qué sirve este componente?
Se utiliza para implementar la función indicada en la ficha, ya sea almacenamiento, procesamiento, control o comunicación. Su ventaja principal es integrar recursos específicos en un solo dispositivo, reduciendo componentes externos y simplificando el diseño electrónico.
3. ¿Qué tensión de alimentación necesita?
La referencia trabaja con 2,0–5,5 V. El rango indicado corresponde a la familia o versión utilizada en la ficha. Antes de instalarlo, comprueba la tensión real de la placa, especialmente si existen reguladores, niveles de 3,3 V o 5 V y periféricos conectados.
4. ¿Cómo se programa si es un microcontrolador?
Los microcontroladores PIC utilizan normalmente ICSP y los AVR utilizan interfaces de programación específicas como ISP. El programador debe ser compatible con la referencia. Después de programar, el dispositivo conserva el firmware en su memoria Flash hasta que se sobrescribe o borra.
5. ¿Tiene memoria EEPROM?
La presencia y capacidad dependen de la referencia. En esta ficha se indica explícitamente la memoria disponible dentro de 14 KB Flash / 368 B RAM / 256 B EEPROM. La EEPROM es útil para guardar configuraciones y datos que deben permanecer después de apagar el equipo.
6. ¿Tiene entradas analógicas?
Los microcontroladores de esta lista incorporan ADC en las referencias que lo especifican. La resolución y cantidad de canales dependen del modelo. Esto permite leer sensores analógicos, tensiones y señales externas directamente sin utilizar un ADC independiente.
7. ¿Qué diferencia hay entre DIP y SMD?
La función eléctrica puede ser equivalente, pero cambia el encapsulado y la forma de montaje. DIP está pensado para inserción en protoboard o PCB THT, mientras SMD requiere soldadura superficial o un adaptador. Siempre debe verificarse el pinout.
8. ¿Puedo reemplazarlo por otro modelo similar?
No necesariamente. Deben coincidir memoria, arquitectura, tensión, número de pines, periféricos, mapa de memoria, pinout y compatibilidad de firmware. En microcontroladores, incluso una referencia con más memoria puede requerir modificaciones de hardware o software.
9. ¿Para qué sirve en una reparación electrónica?
Puede utilizarse para reemplazar una memoria, microcontrolador o dispositivo de control averiado cuando la referencia sea compatible. En microcontroladores programados, además del reemplazo físico se necesita disponer del firmware correcto y del método de programación correspondiente.
10. ¿Qué debo revisar antes de comprarlo?
Comprueba la referencia completa, sufijo de encapsulado, memoria, alimentación, cantidad de pines, interfaces, ADC, frecuencia máxima y disponibilidad de programación. En memorias seriales revisa también la capacidad y protocolo; en microcontroladores, confirma que el firmware sea compatible.
