PH-7NBC Sensor de PH con Sonda en Modulo para Arduino PH-7BNC
[PH-7NBC] PH-7NBC Sensor de PH con Sonda en Modulo para Arduino PH-7BNC
Referencia Interna:
PH-7NBC

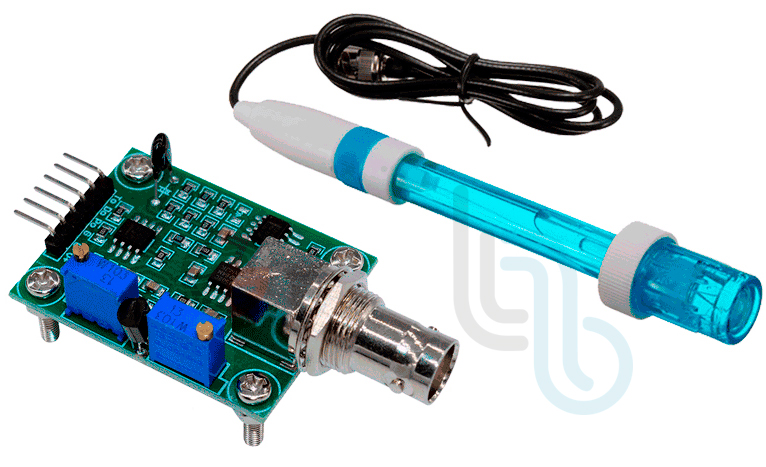

Sensor analógico de pH PH-7NBC con sonda BNC
Medición de acidez y alcalinidad
Kit analógico para medir pH en agua y soluciones, compuesto por una sonda de vidrio con conector BNC y una placa acondicionadora de alta impedancia. Ofrece una tensión analógica que debe calibrarse usando soluciones buffer conocidas. Es adecuado para acuarios, hidroponía, laboratorios educativos y monitoreo IoT. Arduino puede leerlo directamente; Raspberry Pi necesita ADC externo. La sonda requiere almacenamiento húmedo, limpieza y calibración periódica.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Rango | 0–14 pH |
| Alimentación del módulo | 5 V CC |
| Salida | Analógica, aproximadamente 0–3 V |
| Precisión típica anunciada | ±0,1 pH después de calibración |
| Conector | BNC para electrodo |
| Temperatura recomendada | 15–50 °C |
| Compatibilidad | Arduino; Raspberry Pi mediante ADC |
| Características adicionales | Valor |
|---|---|
| Impedancia de entrada | Alta, superior a 10 MΩ |
| Calibración | Potenciómetro y corrección en software |
| Electrodo | Vidrio tipo laboratorio |
| Aplicaciones | Agua, hidroponía y enseñanza |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El ejemplo filtra valores extremos y calcula pH con una ecuación lineal. Sustituye pendiente e intercepto por tu calibración de pH 7 y 4.
const byte PH=A0;const float VREF=5.0;
float pendiente=-5.70,intercepto=21.34;
void setup(){Serial.begin(115200);Serial.println("Medidor pH: calibre con buffer 7 y 4");}
void loop(){
int v[15];for(byte i=0;i<15;i++){v[i]=analogRead(PH);delay(20);}
for(byte i=0;i<14;i++)for(byte j=i+1;j<15;j++)if(v[j]<v[i]){int t=v[i];v[i]=v[j];v[j]=t;}
long suma=0;for(byte i=3;i<12;i++)suma+=v[i];
float voltaje=(suma/9.0)*VREF/1023.0;
float ph=pendiente*voltaje+intercepto;
Serial.print("Voltaje: ");Serial.print(voltaje,3);Serial.print(" V | pH: ");Serial.println(ph,2);delay(1000);
}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Cómo se calibra correctamente?
Usa soluciones buffer frescas de pH 7 y pH 4 o 10, ajustando offset y pendiente después de estabilizar temperatura.
2. ¿Puede obtener precisión sin calibración?
No, cada electrodo envejece y presenta pendiente distinta; las constantes genéricas solo ofrecen una aproximación y deben reemplazarse por valores medidos.
3. ¿Cómo debe almacenarse la sonda?
Mantén el bulbo húmedo en solución de almacenamiento KCl; nunca lo guardes seco ni permanentemente sumergido en agua destilada durante.
4. ¿La temperatura afecta la lectura?
Sí, modifica respuesta Nernst y pH real de la solución; mediciones precisas requieren compensación y buffers a temperatura conocida durante.
5. ¿Por qué fluctúa la salida?
La señal posee alta impedancia y es sensible a ruido, bucles de tierra, burbujas, suciedad y fuentes conmutadas cercanas durante.
6. ¿Puede medir tierra directamente?
No correctamente; prepara una suspensión suelo-agua mediante protocolo consistente o utiliza una sonda específicamente diseñada para suelo húmedo durante el.
7. ¿Es compatible con Raspberry Pi?
Necesita un ADC externo porque Raspberry Pi carece de entrada analógica; además deben respetarse salida máxima y referencia del convertidor.
8. ¿Cómo se compara con un medidor portátil?
El módulo permite automatización y registro; un medidor calibrado integra compensación, aislamiento, diagnóstico y trazabilidad normalmente superiores durante el funcionamiento.
9. ¿Cómo se compara con un sensor TDS?
pH mide actividad de hidrógeno y acidez; TDS estima sales disueltas por conductividad, por lo que sus resultados no son equivalentes.
10. ¿Cada cuánto debe calibrarse?
Depende de precisión y uso; calibra antes de sesiones importantes, después de limpieza, cambios térmicos o cuando controles muestren desviación.
