Módulo DAC estéreo I²S PCM5102A
Conversor digital a analógico de audio
Módulo DAC estéreo basado en PCM5102A para convertir audio digital I²S en dos salidas analógicas de nivel de línea. Su PLL interno permite trabajar normalmente sin MCLK, simplificando proyectos con ESP32, RP2040 y Raspberry Pi. Admite altas resoluciones y tasas de muestreo, con filtro y mute configurables. No es un amplificador de potencia: debe conectarse a una entrada auxiliar, preamplificador o etapa amplificadora apropiada.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Circuito | Texas Instruments PCM5102A |
| Canales | Estéreo |
| Entrada | I²S PCM |
| Resolución | Hasta 32 bits |
| Muestreo | 8–384 kHz |
| Relación señal/ruido | 112 dB típica |
| Compatibilidad | ESP32, RP2040 y Raspberry Pi |
| Características adicionales | Valor |
|---|---|
| MCLK | No requerido normalmente; PLL integrado |
| Salida | Nivel de línea L/R |
| Alimentación del integrado | 3,3 V analógica/digital; módulo según diseño |
| Control | Pines FMT, XSMT, FLT y DEMP |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.

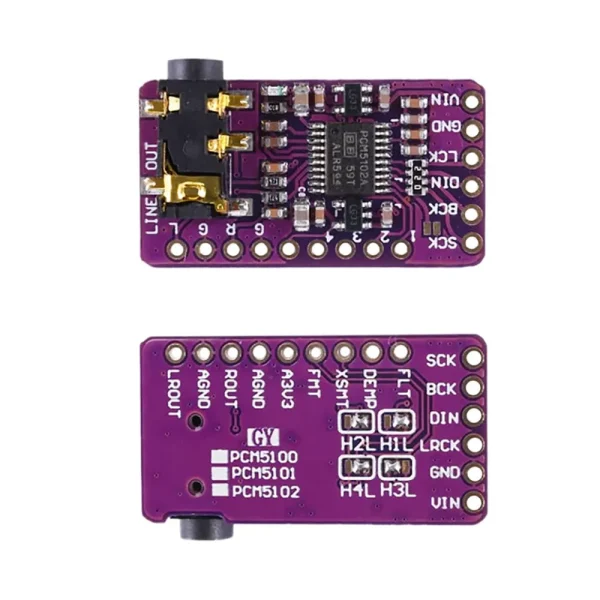

Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El ejemplo para ESP32 genera una señal de prueba estéreo por I²S. Usa volumen bajo y un amplificador adecuado durante las pruebas.
#include <driver/i2s.h>
const int BCK=26,WS=25,DIN=22;
void setup(){
Serial.begin(115200);
i2s_config_t c={.mode=(i2s_mode_t)(I2S_MODE_MASTER|I2S_MODE_TX),.sample_rate=44100,.bits_per_sample=I2S_BITS_PER_SAMPLE_16BIT,.channel_format=I2S_CHANNEL_FMT_RIGHT_LEFT,.communication_format=I2S_COMM_FORMAT_STAND_I2S,.intr_alloc_flags=0,.dma_buf_count=8,.dma_buf_len=128,.use_apll=false};
i2s_pin_config_t p={BCK,WS,DIN,I2S_PIN_NO_CHANGE};i2s_driver_install(I2S_NUM_0,&c,0,NULL);i2s_set_pin(I2S_NUM_0,&p);
}
void loop(){
static int16_t b[256];for(int i=0;i<256;i+=2){int16_t s=(i%64<32)?5000:-5000;b[i]=s;b[i+1]=s;}
size_t enviados;i2s_write(I2S_NUM_0,b,sizeof(b),&enviados,portMAX_DELAY);
}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué tipo de señal recibe PCM5102?
Recibe audio PCM digital por I²S mediante BCK, LRCK y DIN, y produce dos salidas analógicas de nivel de línea.
2. ¿Necesita reloj maestro MCLK?
PCM5102A utiliza PLL interno y normalmente funciona con reloj de bits y palabra, simplificando conexión con ESP32 o Raspberry Pi.
3. ¿Puede conectar altavoces directamente?
No, sus salidas son de línea y requieren amplificador de audio; conectar baja impedancia degrada señal y puede sobrecargar el DAC.
4. ¿Qué resoluciones y tasas admite?
El circuito admite datos de hasta 32 bits y frecuencias de muestreo de hasta 384 kHz, según formato y reloj aplicado.
5. ¿Qué significan FMT, XSMT, FLT y DEMP?
Configuran formato I²S, mute, filtro y deénfasis; los puentes del módulo fijan estados predeterminados que deben revisarse antes de usar.
6. ¿Cómo se evita ruido audible?
Usa fuente limpia, tierras bien distribuidas, cables I²S cortos y separa salida analógica de radios, convertidores y cargas conmutadas durante.
7. ¿Es compatible con Arduino Uno?
La generación I²S es limitada y consume recursos; ESP32, RP2040 o Raspberry Pi ofrecen periféricos y memoria mucho más adecuados.
8. ¿Cómo se compara con MAX98357A?
PCM5102 entrega estéreo de línea para amplificador externo; MAX98357A integra amplificador mono clase D para conectar directamente un altavoz durante.
9. ¿Cómo se compara con un DAC USB?
PCM5102 necesita un transmisor I²S; un DAC USB incluye interfaz USB y aparece ante la computadora como dispositivo de audio.
10. ¿Por qué aparece un clic al iniciar?
Relojes inestables, mute mal secuenciado o amplificador activo durante el arranque producen transitorios; controla XSMT y orden de encendido durante.
Módulo reductor DC-DC ajustable LM2596
Convertidor Step-Down Buck regulable de hasta 3 A
El LM2596-PCB es un módulo convertidor DC-DC Step-Down o Buck diseñado para reducir una tensión continua de entrada y entregar una salida regulada de menor valor. Incorpora el regulador conmutado LM2596S-ADJ, inductor, diodo Schottky, capacitores de filtrado y potenciómetro multivuelta. Resulta apropiado para fuentes, baterías, iluminación y equipos electrónicos. Su corriente práctica continua depende de ventilación, diferencia de voltaje y temperatura.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Topología | Convertidor DC-DC Step-Down o Buck no aislado |
| Circuito regulador | LM2596S-ADJ |
| Tensión de entrada | 4–40 V CC |
| Tensión de salida | 1,25–37 V CC ajustable |
| Margen de regulación | La entrada debe superar la salida aproximadamente 1,5–2 V |
| Corriente máxima | 3 A |
| Corriente continua práctica | Aproximadamente 2 A sin refrigeración adicional |
| Frecuencia de conmutación | 150 kHz típica |
| Eficiencia orientativa | Hasta aproximadamente 90–92 %, según entrada, salida y carga |
| Compatibilidad | Fuentes DC, baterías, iluminación LED y equipos electrónicos |
| Características adicionales | Valor |
|---|---|
| Ajuste de salida | Potenciómetro multivuelta |
| Terminales de entrada | IN+ e IN− |
| Terminales de salida | OUT+ y OUT− |
| Protección térmica | Integrada en el LM2596 |
| Limitación de corriente | Integrada en el regulador |
| Aislamiento galvánico | No incluido |
| Protección de polaridad | No garantizada en módulos comerciales comunes |
| Rizado de salida | Depende de carga, cableado, filtrado y estado de los capacitores |
| Disipación | Puede requerir disipador o ventilación por encima de 2 A |
| Aplicaciones habituales | Reducción de 12 V a 5 V, 24 V a 12 V y otras salidas inferiores |
Ventajas principales
Reducción eficiente: Convierte una tensión continua mayor en otra menor con pérdidas reducidas frente a reguladores lineales tradicionales de potencia equivalente.
Salida regulable: El potenciómetro multivuelta permite seleccionar con precisión la tensión requerida, siempre por debajo de la entrada y dentro del rango operativo.
Capacidad práctica: Puede alimentar numerosas cargas electrónicas; para corrientes elevadas necesita ventilación, conexiones firmes y verificación cuidadosa de temperatura.
Protecciones integradas: El LM2596 incorpora limitación de corriente y apagado térmico, aportando protección básica frente a condiciones anormales de funcionamiento.
Instalación sencilla: Los terminales IN y OUT claramente identificados facilitan su integración en diferentes sistemas de alimentación de corriente continua.
Aplicaciones recomendadas
Fuentes regulables: Permite obtener diferentes tensiones inferiores desde una sola fuente continua, facilitando pruebas, mantenimiento y alimentación de equipos electrónicos.
Sistemas con baterías: Reduce 12 V o 24 V hacia niveles adecuados para iluminación, receptores, controladores y otros dispositivos de menor tensión.
Iluminación LED: Alimenta tiras y módulos LED de tensión constante, siempre que la corriente y potencia permanezcan dentro de los límites térmicos.
Equipos automotrices: Puede adaptar la alimentación del vehículo para accesorios electrónicos, incorporando fusible y protección contra transitorios cuando la instalación lo requiera.
Proyectos electrónicos: Proporciona una salida ajustable para etapas de control, comunicaciones, audio y cargas DC que necesiten una tensión inferior estable.
Las imágenes presentan la distribución de componentes y la identificación de los terminales de entrada y salida del módulo LM2596-PCB.
Galería de esquemas y conexiones
Pulsa una pregunta para desplegar su respuesta. Cuatro preguntas incluyen comparaciones con productos relacionados.
1. ¿El LM2596 puede elevar el voltaje de entrada?
No. Es un convertidor Buck reductor: la salida siempre debe ser inferior a la entrada, conservando además un margen aproximado de 1,5–2 V.
2. ¿Qué diferencia existe frente a un regulador lineal LM317?
El LM2596 conmuta a 150 kHz y desperdicia menos energía; el LM317 regula linealmente, admite menor corriente y disipa más calor con grandes caídas.
3. ¿Cómo se compara con el LM2576?
Ambos son reductores de 3 A, pero el LM2596 trabaja a 150 kHz frente a 52 kHz del LM2576, permitiendo componentes magnéticos más pequeños.
4. ¿Cuándo conviene utilizar un módulo XL4015?
El XL4015 se anuncia para 5 A y 180 kHz; conviene en cargas mayores, siempre considerando refrigeración, calidad de placa y corriente continua real.
5. ¿Puede reemplazar un elevador MT3608?
No. El LM2596 reduce tensión, mientras el MT3608 es Boost y eleva una entrada menor; la elección depende de la relación entrada-salida requerida.
6. ¿Entrega realmente 3 A de forma continua?
Tres amperios corresponden a la capacidad nominal del regulador. En módulos compactos se recomienda aproximadamente 2 A continuos sin refrigeración adicional y con buena ventilación.
7. ¿Cómo se ajusta correctamente la salida?
Conecta únicamente la entrada, mide OUT+ y OUT− con multímetro y gira lentamente el potenciómetro hasta obtener el voltaje requerido antes de instalar la carga.
8. ¿Qué margen necesita entre entrada y salida?
Para conservar regulación estable, la entrada debe superar normalmente la salida entre 1,5 y 2 V; el margen necesario aumenta según carga y temperatura.
9. ¿Puede utilizarse directamente con baterías?
Sí, siempre que su tensión permanezca dentro del rango de entrada y supere la salida configurada; también deben respetarse polaridad, corriente y temperatura.
10. ¿Incluye protección contra polaridad invertida?
Los módulos LM2596 comunes normalmente no garantizan esa protección. Invertir IN+ e IN− puede dañarlos, por lo que debe comprobarse la polaridad antes de energizar.
