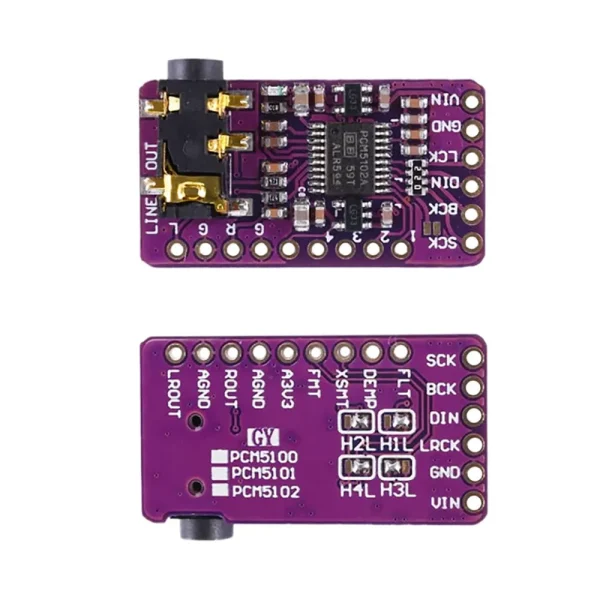

Módulo DAC estéreo I²S PCM5102A
Conversor digital a analógico de audio
Módulo DAC estéreo basado en PCM5102A para convertir audio digital I²S en dos salidas analógicas de nivel de línea. Su PLL interno permite trabajar normalmente sin MCLK, simplificando proyectos con ESP32, RP2040 y Raspberry Pi. Admite altas resoluciones y tasas de muestreo, con filtro y mute configurables. No es un amplificador de potencia: debe conectarse a una entrada auxiliar, preamplificador o etapa amplificadora apropiada.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Circuito | Texas Instruments PCM5102A |
| Canales | Estéreo |
| Entrada | I²S PCM |
| Resolución | Hasta 32 bits |
| Muestreo | 8–384 kHz |
| Relación señal/ruido | 112 dB típica |
| Compatibilidad | ESP32, RP2040 y Raspberry Pi |
| Características adicionales | Valor |
|---|---|
| MCLK | No requerido normalmente; PLL integrado |
| Salida | Nivel de línea L/R |
| Alimentación del integrado | 3,3 V analógica/digital; módulo según diseño |
| Control | Pines FMT, XSMT, FLT y DEMP |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El ejemplo para ESP32 genera una señal de prueba estéreo por I²S. Usa volumen bajo y un amplificador adecuado durante las pruebas.
#include <driver/i2s.h>
const int BCK=26,WS=25,DIN=22;
void setup(){
Serial.begin(115200);
i2s_config_t c={.mode=(i2s_mode_t)(I2S_MODE_MASTER|I2S_MODE_TX),.sample_rate=44100,.bits_per_sample=I2S_BITS_PER_SAMPLE_16BIT,.channel_format=I2S_CHANNEL_FMT_RIGHT_LEFT,.communication_format=I2S_COMM_FORMAT_STAND_I2S,.intr_alloc_flags=0,.dma_buf_count=8,.dma_buf_len=128,.use_apll=false};
i2s_pin_config_t p={BCK,WS,DIN,I2S_PIN_NO_CHANGE};i2s_driver_install(I2S_NUM_0,&c,0,NULL);i2s_set_pin(I2S_NUM_0,&p);
}
void loop(){
static int16_t b[256];for(int i=0;i<256;i+=2){int16_t s=(i%64<32)?5000:-5000;b[i]=s;b[i+1]=s;}
size_t enviados;i2s_write(I2S_NUM_0,b,sizeof(b),&enviados,portMAX_DELAY);
}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué tipo de señal recibe PCM5102?
Recibe audio PCM digital por I²S mediante BCK, LRCK y DIN, y produce dos salidas analógicas de nivel de línea.
2. ¿Necesita reloj maestro MCLK?
PCM5102A utiliza PLL interno y normalmente funciona con reloj de bits y palabra, simplificando conexión con ESP32 o Raspberry Pi.
3. ¿Puede conectar altavoces directamente?
No, sus salidas son de línea y requieren amplificador de audio; conectar baja impedancia degrada señal y puede sobrecargar el DAC.
4. ¿Qué resoluciones y tasas admite?
El circuito admite datos de hasta 32 bits y frecuencias de muestreo de hasta 384 kHz, según formato y reloj aplicado.
5. ¿Qué significan FMT, XSMT, FLT y DEMP?
Configuran formato I²S, mute, filtro y deénfasis; los puentes del módulo fijan estados predeterminados que deben revisarse antes de usar.
6. ¿Cómo se evita ruido audible?
Usa fuente limpia, tierras bien distribuidas, cables I²S cortos y separa salida analógica de radios, convertidores y cargas conmutadas durante.
7. ¿Es compatible con Arduino Uno?
La generación I²S es limitada y consume recursos; ESP32, RP2040 o Raspberry Pi ofrecen periféricos y memoria mucho más adecuados.
8. ¿Cómo se compara con MAX98357A?
PCM5102 entrega estéreo de línea para amplificador externo; MAX98357A integra amplificador mono clase D para conectar directamente un altavoz durante.
9. ¿Cómo se compara con un DAC USB?
PCM5102 necesita un transmisor I²S; un DAC USB incluye interfaz USB y aparece ante la computadora como dispositivo de audio.
10. ¿Por qué aparece un clic al iniciar?
Relojes inestables, mute mal secuenciado o amplificador activo durante el arranque producen transitorios; controla XSMT y orden de encendido durante.
