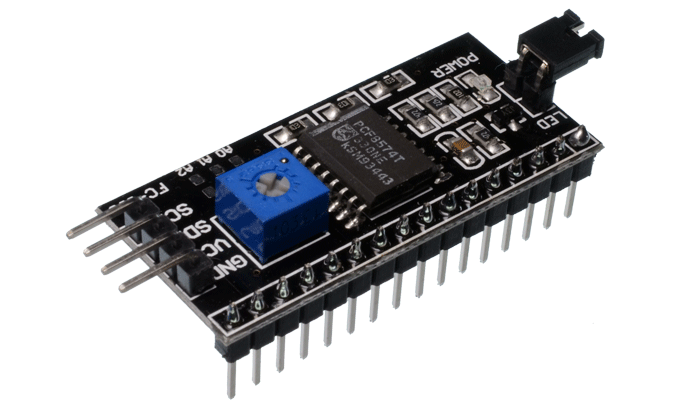

PCF8574-LCD Modulo Expansión con PCF8574 de LCD a I2C - HFK-212
[PCF8574-LCD] PCF8574-LCD Modulo Expansión con PCF8574 de LCD a I2C - HFK-212
Referencia Interna:
PCF8574-LCD
Adaptador I²C PCF8574 para LCD
Backpack para pantallas HD44780
Adaptador posterior que convierte el bus I²C en las señales paralelas requeridas por pantallas LCD compatibles con HD44780, normalmente de 16×2 o 20×4 caracteres. Reduce el cableado a alimentación, SDA y SCL, e incorpora potenciómetro de contraste y control de retroiluminación. Su dirección depende del circuito PCF8574/PCF8574A y de los puentes A0–A2. Arduino dispone de bibliotecas directas; Raspberry Pi necesita revisar pull-ups a 5 V.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Expansor | PCF8574 o PCF8574A |
| Interfaz | I²C |
| LCD compatibles | HD44780 16×2, 20×4 y equivalentes |
| Alimentación habitual | 5 V |
| Direcciones | Según variante y A0–A2 |
| Ajuste | Potenciómetro de contraste |
| Compatibilidad | Arduino; Raspberry Pi con niveles seguros |
| Características adicionales | Valor |
|---|---|
| Pines utilizados | SDA y SCL |
| Retroiluminación | Controlada por transistor |
| Modo LCD | 4 bits |
| Dirección común | 0x27 o 0x3F, no garantizada |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El código inicializa un LCD 16×2 en 0x27, muestra una lectura analógica y actualiza el tiempo transcurrido cada medio segundo.
#include <Wire.h>
#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C lcd(0x27,16,2);
void setup(){
Serial.begin(115200);Wire.begin();lcd.init();lcd.backlight();
lcd.setCursor(0,0);lcd.print("Electro Franko");
lcd.setCursor(0,1);lcd.print("LCD I2C listo");delay(1500);
}
void loop(){
lcd.clear();lcd.setCursor(0,0);lcd.print("A0: ");lcd.print(analogRead(A0));
lcd.setCursor(0,1);lcd.print("Tiempo: ");lcd.print(millis()/1000);lcd.print("s");
delay(500);
}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué función cumple PCF8574?
Expande el bus I²C en ocho líneas cuasi-bidireccionales que controlan el LCD HD44780 usando solamente SDA y SCL durante el.
2. ¿Qué direcciones I²C son habituales?
Backpacks con PCF8574 suelen usar 0x20–0x27 y PCF8574A 0x38–0x3F; un escáner confirma la dirección real durante el funcionamiento normal del.
3. ¿Por qué se enciende pero no muestra texto?
Contraste mal ajustado, dirección incorrecta, mapeo distinto de pines o inicialización incompatible producen retroiluminación sin caracteres visibles durante el funcionamiento.
4. ¿Puede utilizarse con pantallas 20×4?
Sí, seleccionando geometría 20×4 en la biblioteca; el controlador HD44780 organiza sus direcciones de memoria en líneas no consecutivas durante.
5. ¿Los pull-up I²C trabajan a 5 V?
Muchos backpacks llevan resistencias a 5 V, potencialmente peligrosas para Raspberry Pi; adapta niveles o modifica pull-ups a 3,3 V.
6. ¿Cómo se ajusta el contraste?
Gira lentamente el potenciómetro mientras el LCD está alimentado; un extremo oculta caracteres y el otro muestra bloques oscuros durante.
7. ¿Puede compartir el bus con otros sensores?
Sí cuando las direcciones no coinciden y la capacitancia total permanece dentro del límite; todos comparten SDA, SCL y tierra.
8. ¿Cómo se compara con un LCD paralelo?
El backpack ahorra seis o más pines, pero añade dependencia de dirección, biblioteca y velocidad relativamente baja del bus I²C.
9. ¿Cómo se compara con una pantalla OLED?
LCD ofrece caracteres grandes y legibles con bajo costo; OLED permite gráficos y mejor contraste, pero posee área y vida diferentes.
10. ¿Es posible apagar la retroiluminación?
Sí si el transistor del backpack está correctamente mapeado; la biblioteca controla backlight sin borrar el contenido almacenado en pantalla.
