Optoacoplador Sharp Circuito
[PC817 SHARP ] Optoacoplador Sharp Circuito
Referencia Interna:
PC817 SHARP

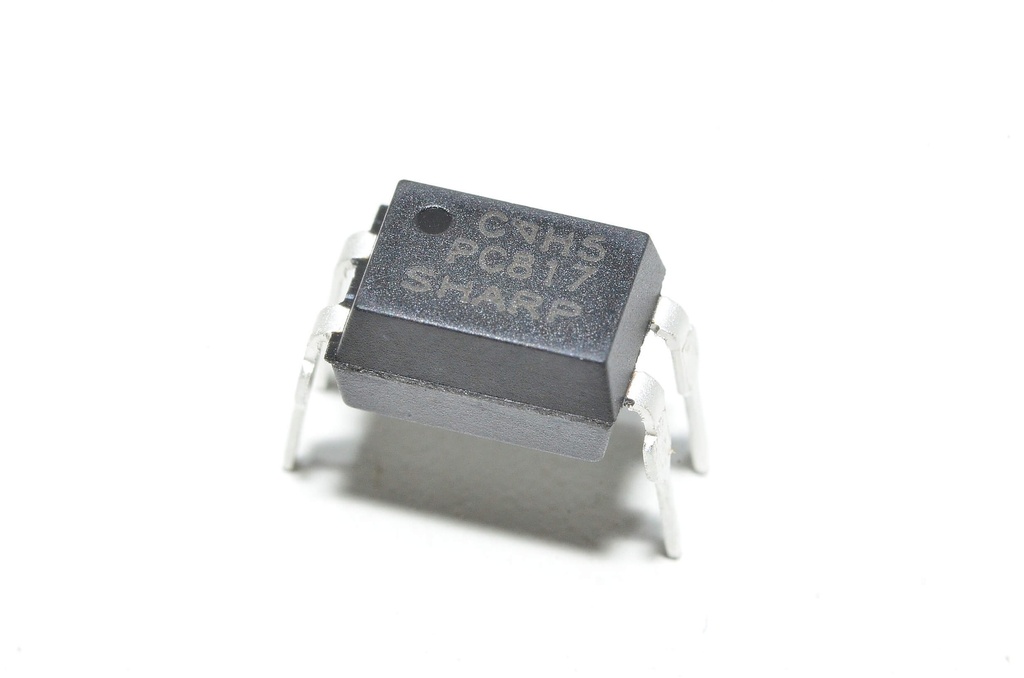

PC817 SHARP — Optoacoplador fototransistor
PC817 SHARP: optoacoplador fototransistor con 5000 Vrms aislamiento y aislamiento eléctrico entre entrada y salida. Permite aislamiento de señales, reduciendo la transferencia directa de ruido y diferencias de potencial entre las etapas del circuito.
PC817 SHARP: optoacoplador fototransistor con 5000 Vrms aislamiento y aislamiento eléctrico entre entrada y salida. Permite aislamiento de señales, reduciendo la transferencia directa de ruido y diferencias de potencial entre las etapas del circuito.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Modelo | PC817 SHARP |
| Tipo | Optoacoplador fototransistor |
| Tensión / aislamiento | 5000 Vrms aislamiento |
| Corriente / capacidad | 50 mA salida |
| Control / salida | Fototransistor |
| Encapsulado | DIP-4 |
| Temperatura | −30–100 °C |
| Aplicación principal | Aislamiento de señales |
| Características adicionales | Valor |
|---|---|
| Aislamiento | 5000 Vrms aislamiento |
| Salida | Fototransistor |
| Canales | 1 |
| Entrada | LED infrarrojo |
| Transferencia | Óptica |
| Encapsulado | DIP-4 |
| Montaje | THT |
| Aplicación | Aislamiento de señales |
Usos Comunes
Aislamiento de señales: Separa eléctricamente la etapa de control de la etapa de potencia, reduciendo problemas asociados a diferencias de potencial y ruido.
Control de cargas AC: Los optotriacs permiten disparar TRIAC de potencia para controlar lámparas, resistencias, motores y otras cargas de corriente alterna.
Interfaces digitales: Los optoacopladores de alta velocidad permiten transmitir señales lógicas manteniendo aislamiento galvánico entre circuitos.
Protección de controladores: Ayudan a evitar que fallas o transitorios de una etapa de potencia lleguen directamente al microcontrolador o circuito de control.
Revisa el esquema de conexión y la identificación de terminales antes de instalar el componente. El pinout depende de la referencia y del encapsulado.
Esquemas y conexiones
Respuestas rápidas para elegir, instalar y utilizar correctamente el componente.
1. ¿Qué hace el PC817 SHARP?
El PC817 SHARP es un optoacoplador fototransistor que permite aislamiento de señales. La señal se transmite mediante luz entre un LED y el elemento receptor, proporcionando aislamiento galvánico y evitando una conexión eléctrica directa entre ambos circuitos.
2. ¿Cuál es su tensión de trabajo?
La ficha indica 5000 Vrms aislamiento. Este valor debe respetarse junto con los límites de corriente y temperatura. En dispositivos de potencia también es importante considerar sobretensiones y transitorios, porque la tensión nominal no representa por sí sola la condición completa del circuito.
3. ¿Qué corriente soporta?
El parámetro indicado es 50 mA salida. La corriente real admisible depende también de temperatura, disipación, frecuencia y montaje. En diodos y dispositivos de potencia debe garantizarse una adecuada transferencia térmica cuando se trabaja cerca del límite nominal.
4. ¿Puedo reemplazarlo por una referencia similar?
Solo después de comparar función, tensión, corriente, pinout, encapsulado y características dinámicas. Dos componentes que parezcan equivalentes pueden comportarse de manera diferente por su recuperación, niveles lógicos, sensibilidad, aislamiento o distribución de terminales.
5. ¿Cómo identifico sus pines?
La identificación depende de la referencia y del encapsulado. Antes de soldar comprueba siempre el pinout correspondiente al modelo exacto. En componentes de potencia también debe distinguirse correctamente ánodo/cátodo, Gate, colector/emisor o terminales del puente.
6. ¿Necesita disipador?
Depende de la potencia que deba disipar. Cuando la corriente y las pérdidas generan una temperatura elevada, se necesita disipador o una PCB con capacidad térmica suficiente. El cálculo debe considerar resistencia térmica, temperatura ambiente y ciclo de trabajo.
7. ¿Sirve para reparación electrónica?
Sí. Muchos de estos componentes se encuentran en fuentes, placas de control, equipos industriales y circuitos digitales. Para una sustitución correcta no basta con que el componente físicamente encaje: deben coincidir los parámetros eléctricos y la función de la etapa.
8. ¿Cómo sé si está dañado?
En diodos se puede comprobar la caída de tensión y detectar cortocircuito o circuito abierto con el multímetro. En integrados, sensores y optoacopladores se requiere una prueba funcional o mediciones específicas porque un test de continuidad no confirma su funcionamiento.
9. ¿Qué debo revisar antes de comprarlo?
Comprueba la referencia completa, tensión máxima, corriente, encapsulado, pinout y tipo de montaje. En diodos revisa VRRM y recuperación; en lógica verifica alimentación; en optoacopladores comprueba aislamiento y corriente LED; y en sensores revisa sensibilidad y alimentación.
10. ¿Para qué tipo de proyectos es útil?
La referencia puede utilizarse en reparación, prototipos, automatización, fuentes, instrumentación o lógica digital según su función. Lo importante es seleccionar el componente a partir de los parámetros eléctricos de la aplicación y no únicamente por el nombre comercial.
