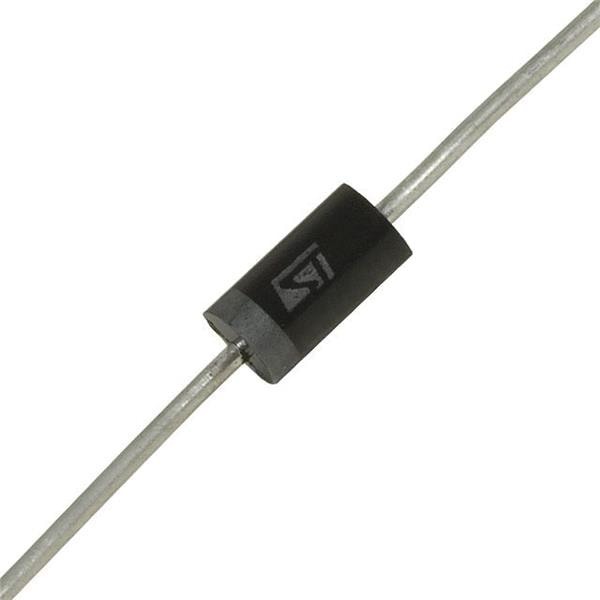

P6KE200A Supresor ESD Transitorios Unidireccional Diodo TVS P6KE Encapsulado DO-15 (200 Voltios)
[P6KE200A] P6KE200A Supresor ESD Transitorios Unidireccional Diodo TVS P6KE Encapsulado DO-15 (200 Voltios)
Referencia Interna:
P6KE200A
Supresor de Voltaje Transitorio (TVS) - P6KE200A
El P6KE200A es un diodo de supresión de voltajes transitorios diseñado para proteger circuitos integrados y semiconductores sensibles contra picos de tensión destructivos. Con una capacidad de disipación de potencia de pulso de hasta 600 Vatios, este dispositivo actúa de forma casi instantánea para limitar el voltaje y derivar el exceso de energía a tierra.
Este modelo es unidireccional y cuenta con un tiempo de respuesta extremadamente rápido (típicamente menor a 1.0 picosegundo), lo que lo hace ideal para la protección de líneas de alimentación de corriente continua (DC) y etapas de entrada en equipos de telecomunicaciones e industriales.
Especificaciones Técnicas
| Tipo de dispositivo | TVS (Supresor de Voltaje Transitorio) |
|---|---|
| Modelo | P6KE200A (Unidireccional) |
| Potencia de Pulso Pico (\( P_{PP} \)) | 600 W (10/1000 \(\mu s\)) |
| Voltaje de Ruptura (\( V_{BR} \)) | 190 V - 210 V |
| Voltaje de Stand-off (\( V_{WM} \)) | 171 V |
| Voltaje de Sujeción Máx. (\( V_{C} \)) | 274 V @ 2.2 A |
| Encapsulado | DO-15 (Axial) |
| Corriente Inversa (\( I_R \)) | 1.0 \(\mu A\) @ 171 V |
| Tiempo de respuesta | |
| Temperatura de Operación | -55 °C a +175 °C |
Documentación Técnica (Datasheet)
Descargue la ficha técnica para consultar las curvas de potencia de pulso y el derating térmico necesario para una protección robusta con el P6KE200A.
Descargue su Datasheet (PDF)
