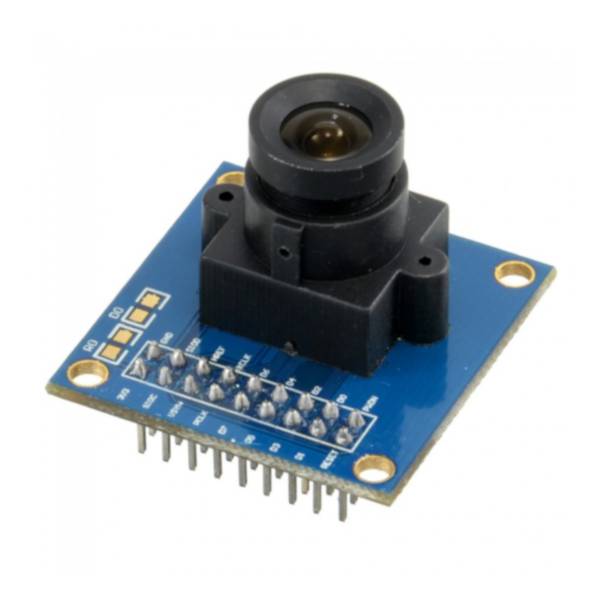

OV7670 Modulo Camara OV7670 CMOS 640x480 Soporta VGA Arduino
[OV7670] OV7670 Modulo Camara OV7670 CMOS 640x480 Soporta VGA Arduino
Referencia Interna:
OV7670
Módulo cámara CMOS OV7670 VGA
Sensor de imagen paralelo configurable por SCCB
Módulo de cámara basado en el sensor CMOS OV7670, capaz de producir imágenes VGA de 640×480 hasta 30 fotogramas por segundo en distintos formatos RGB, YUV y Bayer. Se configura mediante SCCB, mientras los píxeles salen por un bus paralelo de ocho bits sincronizado. La versión básica no incorpora FIFO, por lo que Arduino Uno resulta limitado; RP2040, ESP32 o FPGA capturan mejor el flujo mediante periféricos rápidos.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Sensor | OmniVision OV7670 |
| Resolución máxima | VGA 640×480 |
| Velocidad máxima | 30 fps en VGA |
| Datos | Bus paralelo de 8 bits |
| Configuración | SCCB compatible con I²C |
| Alimentación del sensor | 2,5–3,0 V; módulos habituales a 3,3 V |
| Compatibilidad | RP2040/ESP32/FPGA; Arduino Uno limitado |
| Características adicionales | Valor |
|---|---|
| Formatos | YUV, RGB565/RGB555 y Bayer |
| Sincronización | PCLK, VSYNC y HREF |
| Reloj | XCLK externo |
| FIFO | No incluida en versión básica |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El ejemplo verifica identificación por SCCB e inicia QVGA. Capturar una imagen completa exige reloj XCLK y lectura paralela rápida adicional.
#include <Wire.h>
const byte CAM=0x21;
void reg(byte r,byte v){Wire.beginTransmission(CAM);Wire.write(r);Wire.write(v);Wire.endTransmission();}
byte leer(byte r){Wire.beginTransmission(CAM);Wire.write(r);Wire.endTransmission(false);Wire.requestFrom(CAM,(byte)1);return Wire.read();}
void setup(){
Serial.begin(115200);Wire.begin();
reg(0x12,0x80);delay(100);
Serial.print("PID: 0x");Serial.println(leer(0x0A),HEX);
Serial.print("VER: 0x");Serial.println(leer(0x0B),HEX);
reg(0x12,0x14); // QVGA RGB, configuración inicial
Serial.println("SCCB configurado; captura requiere bus paralelo y XCLK");
}
void loop(){delay(1000);}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué resolución máxima entrega?
OV7670 produce imágenes VGA de 640×480 píxeles hasta 30 fps, además de formatos reducidos mediante submuestreo y ventanas durante el.
2. ¿Incluye memoria FIFO?
La versión básica no incluye búfer; variantes OV7670 FIFO añaden memoria AL422B y resultan considerablemente más sencillas para Arduino Uno.
3. ¿Qué es la interfaz SCCB?
Es el bus de configuración similar a I²C utilizado para escribir registros de formato, exposición, ganancia, balance y temporización durante.
4. ¿Cómo salen los píxeles?
Entrega ocho bits paralelos sincronizados por PCLK, VSYNC y HREF; el controlador debe capturarlos con temporización suficientemente rápida durante el.
5. ¿Por qué Arduino Uno resulta limitado?
Posee poca SRAM y captura GPIO lenta; una trama VGA supera ampliamente su memoria, obligando a baja resolución o hardware FIFO.
6. ¿Qué formatos de color admite?
Puede generar YUV/YCbCr, RGB565, RGB555 y datos Bayer procesados según la configuración de registros y capacidad del receptor durante el.
7. ¿Necesita una señal de reloj externa?
Sí, XCLK alimenta el reloj del sensor; sus divisores internos producen PCLK y determinan la velocidad final de los datos.
8. ¿Es compatible con Raspberry Pi?
No directamente como cámara CSI; puede capturarse con GPIO y software especializado, pero una cámara oficial resulta mucho más práctica.
9. ¿Cómo se compara con OV2640?
OV2640 alcanza dos megapíxeles y compresión JPEG; OV7670 es VGA sin JPEG, exige mayor ancho de banda para guardar imágenes.
10. ¿Cómo se compara con ESP32-CAM?
ESP32-CAM integra procesador, memoria, cámara y Wi‑Fi; OV7670 solo es sensor y necesita un controlador externo para capturar datos durante.
