Módulo Circuito Transceptor de 2.4 GHZ Verde
[NRF24-PCB-G] Módulo Circuito Transceptor de 2.4 GHZ Verde
Referencia Interna:
NRF24-PCB-G

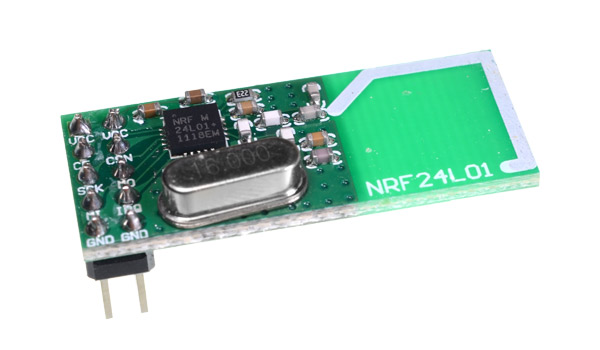

Módulo nRF24L01 con PCB verde
Transceptor inalámbrico SPI de 2,4 GHz
El NRF24-PCB-G es un módulo transceptor bidireccional basado en nRF24L01/nRF24L01+, diseñado para enlaces de datos de bajo consumo entre microcontroladores. Utiliza SPI, ofrece confirmación y retransmisión por hardware, hasta seis canales lógicos de recepción y velocidades seleccionables. Esta presentación usa PCB verde y antena impresa compacta. Funciona con Arduino, RP2040, ESP32 y Raspberry Pi, siempre mediante alimentación estable de 3,3 V y sin aplicar 5 V al pin VCC.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Circuito | nRF24L01/nRF24L01+ según revisión |
| Banda | ISM 2,4 GHz |
| Velocidades | 250 kbit/s, 1 y 2 Mbit/s en versión + |
| Interfaz | SPI |
| Alimentación | 1,9–3,6 V; módulo a 3,3 V |
| Canales RF | 126 |
| Compatibilidad | Arduino y Raspberry Pi con SPI |
| Características adicionales | Valor |
|---|---|
| Protocolo | Enhanced ShockBurst |
| Data pipes | Hasta 6 |
| CRC | 1 o 2 bytes |
| Antena | Impresa en PCB verde |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El transmisor envía contador, lectura analógica y estado digital, mostrando si cada paquete recibió confirmación automática.
#include <SPI.h>
#include <RF24.h>
RF24 radio(9,10);const byte canal[6]="NODO1";
struct Datos{uint32_t contador;int lectura;bool estado;};
void setup(){
Serial.begin(115200);
if(!radio.begin()){Serial.println("NRF24 no detectado");while(1);}
radio.setChannel(76);radio.setDataRate(RF24_250KBPS);
radio.setPALevel(RF24_PA_LOW);radio.openWritingPipe(canal);
radio.stopListening();
}
void loop(){
static uint32_t n=0;Datos d={++n,analogRead(A0),digitalRead(2)};
bool ok=radio.write(&d,sizeof(d));
Serial.print("Paquete ");Serial.print(n);Serial.println(ok?" confirmado":" perdido");
delay(500);
}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué frecuencia utiliza?
Opera en la banda ISM de 2,4 GHz entre 2,400 y 2,525 GHz, seleccionando uno de 126 canales disponibles durante.
2. ¿Qué velocidades admite?
nRF24L01+ permite 250 kbit/s, 1 Mbit/s y 2 Mbit/s; menor velocidad mejora sensibilidad, pero aumenta tiempo de transmisión durante el.
3. ¿Por qué necesita un condensador cercano?
Los picos de corriente y ruido de alimentación provocan pérdidas o bloqueo; coloca 10–100 µF junto a VCC y GND.
4. ¿Sus entradas toleran 5 V?
El integrado se alimenta exclusivamente entre 1,9 y 3,6 V; utiliza 3,3 V y evita asumir tolerancia universal en señales.
5. ¿Qué significa Enhanced ShockBurst?
El hardware administra paquetes, direcciones, CRC, confirmaciones y retransmisiones automáticas, reduciendo trabajo del microcontrolador y mejorando confiabilidad del enlace durante.
6. ¿Cuántos receptores lógicos admite?
Puede escuchar hasta seis data pipes con direcciones diferentes, aunque comparte un único canal RF y procesa paquetes secuencialmente durante.
7. ¿Es compatible con Raspberry Pi?
Sí mediante SPI de 3,3 V; una fuente limpia y configuración correcta de CE, CSN, canal y velocidad resultan esenciales.
8. ¿Cómo se compara con HC-12?
HC-12 trabaja alrededor de 433 MHz y suele alcanzar más entre obstáculos; nRF24 ofrece paquetes rápidos, múltiples canales y menor latencia.
9. ¿Cómo se compara con ESP-NOW?
ESP-NOW requiere chips ESP y añade mayor consumo; nRF24 funciona con numerosos microcontroladores y ofrece radio dedicada de bajo consumo.
10. ¿Por qué dos módulos no se comunican?
Dirección, canal, velocidad, CRC, payload o variante deben coincidir; también revisa alimentación, pines SPI y orientación de antena durante el.
Módulo reductor DC-DC ajustable LM2596
Convertidor Step-Down Buck regulable de hasta 3 A
El LM2596-PCB es un módulo convertidor DC-DC Step-Down o Buck diseñado para reducir una tensión continua de entrada y entregar una salida regulada de menor valor. Incorpora el regulador conmutado LM2596S-ADJ, inductor, diodo Schottky, capacitores de filtrado y potenciómetro multivuelta. Resulta apropiado para fuentes, baterías, iluminación y equipos electrónicos. Su corriente práctica continua depende de ventilación, diferencia de voltaje y temperatura.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Topología | Convertidor DC-DC Step-Down o Buck no aislado |
| Circuito regulador | LM2596S-ADJ |
| Tensión de entrada | 4–40 V CC |
| Tensión de salida | 1,25–37 V CC ajustable |
| Margen de regulación | La entrada debe superar la salida aproximadamente 1,5–2 V |
| Corriente máxima | 3 A |
| Corriente continua práctica | Aproximadamente 2 A sin refrigeración adicional |
| Frecuencia de conmutación | 150 kHz típica |
| Eficiencia orientativa | Hasta aproximadamente 90–92 %, según entrada, salida y carga |
| Compatibilidad | Fuentes DC, baterías, iluminación LED y equipos electrónicos |
| Características adicionales | Valor |
|---|---|
| Ajuste de salida | Potenciómetro multivuelta |
| Terminales de entrada | IN+ e IN− |
| Terminales de salida | OUT+ y OUT− |
| Protección térmica | Integrada en el LM2596 |
| Limitación de corriente | Integrada en el regulador |
| Aislamiento galvánico | No incluido |
| Protección de polaridad | No garantizada en módulos comerciales comunes |
| Rizado de salida | Depende de carga, cableado, filtrado y estado de los capacitores |
| Disipación | Puede requerir disipador o ventilación por encima de 2 A |
| Aplicaciones habituales | Reducción de 12 V a 5 V, 24 V a 12 V y otras salidas inferiores |
Ventajas principales
Reducción eficiente: Convierte una tensión continua mayor en otra menor con pérdidas reducidas frente a reguladores lineales tradicionales de potencia equivalente.
Salida regulable: El potenciómetro multivuelta permite seleccionar con precisión la tensión requerida, siempre por debajo de la entrada y dentro del rango operativo.
Capacidad práctica: Puede alimentar numerosas cargas electrónicas; para corrientes elevadas necesita ventilación, conexiones firmes y verificación cuidadosa de temperatura.
Protecciones integradas: El LM2596 incorpora limitación de corriente y apagado térmico, aportando protección básica frente a condiciones anormales de funcionamiento.
Instalación sencilla: Los terminales IN y OUT claramente identificados facilitan su integración en diferentes sistemas de alimentación de corriente continua.
Aplicaciones recomendadas
Fuentes regulables: Permite obtener diferentes tensiones inferiores desde una sola fuente continua, facilitando pruebas, mantenimiento y alimentación de equipos electrónicos.
Sistemas con baterías: Reduce 12 V o 24 V hacia niveles adecuados para iluminación, receptores, controladores y otros dispositivos de menor tensión.
Iluminación LED: Alimenta tiras y módulos LED de tensión constante, siempre que la corriente y potencia permanezcan dentro de los límites térmicos.
Equipos automotrices: Puede adaptar la alimentación del vehículo para accesorios electrónicos, incorporando fusible y protección contra transitorios cuando la instalación lo requiera.
Proyectos electrónicos: Proporciona una salida ajustable para etapas de control, comunicaciones, audio y cargas DC que necesiten una tensión inferior estable.
Las imágenes presentan la distribución de componentes y la identificación de los terminales de entrada y salida del módulo LM2596-PCB.
Galería de esquemas y conexiones
Pulsa una pregunta para desplegar su respuesta. Cuatro preguntas incluyen comparaciones con productos relacionados.
1. ¿El LM2596 puede elevar el voltaje de entrada?
No. Es un convertidor Buck reductor: la salida siempre debe ser inferior a la entrada, conservando además un margen aproximado de 1,5–2 V.
2. ¿Qué diferencia existe frente a un regulador lineal LM317?
El LM2596 conmuta a 150 kHz y desperdicia menos energía; el LM317 regula linealmente, admite menor corriente y disipa más calor con grandes caídas.
3. ¿Cómo se compara con el LM2576?
Ambos son reductores de 3 A, pero el LM2596 trabaja a 150 kHz frente a 52 kHz del LM2576, permitiendo componentes magnéticos más pequeños.
4. ¿Cuándo conviene utilizar un módulo XL4015?
El XL4015 se anuncia para 5 A y 180 kHz; conviene en cargas mayores, siempre considerando refrigeración, calidad de placa y corriente continua real.
5. ¿Puede reemplazar un elevador MT3608?
No. El LM2596 reduce tensión, mientras el MT3608 es Boost y eleva una entrada menor; la elección depende de la relación entrada-salida requerida.
6. ¿Entrega realmente 3 A de forma continua?
Tres amperios corresponden a la capacidad nominal del regulador. En módulos compactos se recomienda aproximadamente 2 A continuos sin refrigeración adicional y con buena ventilación.
7. ¿Cómo se ajusta correctamente la salida?
Conecta únicamente la entrada, mide OUT+ y OUT− con multímetro y gira lentamente el potenciómetro hasta obtener el voltaje requerido antes de instalar la carga.
8. ¿Qué margen necesita entre entrada y salida?
Para conservar regulación estable, la entrada debe superar normalmente la salida entre 1,5 y 2 V; el margen necesario aumenta según carga y temperatura.
9. ¿Puede utilizarse directamente con baterías?
Sí, siempre que su tensión permanezca dentro del rango de entrada y supere la salida configurada; también deben respetarse polaridad, corriente y temperatura.
10. ¿Incluye protección contra polaridad invertida?
Los módulos LM2596 comunes normalmente no garantizan esa protección. Invertir IN+ e IN− puede dañarlos, por lo que debe comprobarse la polaridad antes de energizar.
