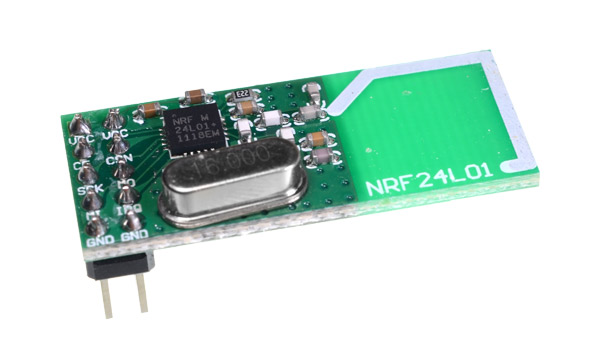

Módulo Circuito Transceptor de 2.4 GHZ Verde
[NRF24-PCB-G] Módulo Circuito Transceptor de 2.4 GHZ Verde
Referencia Interna:
NRF24-PCB-G
Módulo nRF24L01 con PCB verde
Transceptor inalámbrico SPI de 2,4 GHz
El NRF24-PCB-G es un módulo transceptor bidireccional basado en nRF24L01/nRF24L01+, diseñado para enlaces de datos de bajo consumo entre microcontroladores. Utiliza SPI, ofrece confirmación y retransmisión por hardware, hasta seis canales lógicos de recepción y velocidades seleccionables. Esta presentación usa PCB verde y antena impresa compacta. Funciona con Arduino, RP2040, ESP32 y Raspberry Pi, siempre mediante alimentación estable de 3,3 V y sin aplicar 5 V al pin VCC.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Circuito | nRF24L01/nRF24L01+ según revisión |
| Banda | ISM 2,4 GHz |
| Velocidades | 250 kbit/s, 1 y 2 Mbit/s en versión + |
| Interfaz | SPI |
| Alimentación | 1,9–3,6 V; módulo a 3,3 V |
| Canales RF | 126 |
| Compatibilidad | Arduino y Raspberry Pi con SPI |
| Características adicionales | Valor |
|---|---|
| Protocolo | Enhanced ShockBurst |
| Data pipes | Hasta 6 |
| CRC | 1 o 2 bytes |
| Antena | Impresa en PCB verde |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El transmisor envía contador, lectura analógica y estado digital, mostrando si cada paquete recibió confirmación automática.
#include <SPI.h>
#include <RF24.h>
RF24 radio(9,10);const byte canal[6]="NODO1";
struct Datos{uint32_t contador;int lectura;bool estado;};
void setup(){
Serial.begin(115200);
if(!radio.begin()){Serial.println("NRF24 no detectado");while(1);}
radio.setChannel(76);radio.setDataRate(RF24_250KBPS);
radio.setPALevel(RF24_PA_LOW);radio.openWritingPipe(canal);
radio.stopListening();
}
void loop(){
static uint32_t n=0;Datos d={++n,analogRead(A0),digitalRead(2)};
bool ok=radio.write(&d,sizeof(d));
Serial.print("Paquete ");Serial.print(n);Serial.println(ok?" confirmado":" perdido");
delay(500);
}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué frecuencia utiliza?
Opera en la banda ISM de 2,4 GHz entre 2,400 y 2,525 GHz, seleccionando uno de 126 canales disponibles durante.
2. ¿Qué velocidades admite?
nRF24L01+ permite 250 kbit/s, 1 Mbit/s y 2 Mbit/s; menor velocidad mejora sensibilidad, pero aumenta tiempo de transmisión durante el.
3. ¿Por qué necesita un condensador cercano?
Los picos de corriente y ruido de alimentación provocan pérdidas o bloqueo; coloca 10–100 µF junto a VCC y GND.
4. ¿Sus entradas toleran 5 V?
El integrado se alimenta exclusivamente entre 1,9 y 3,6 V; utiliza 3,3 V y evita asumir tolerancia universal en señales.
5. ¿Qué significa Enhanced ShockBurst?
El hardware administra paquetes, direcciones, CRC, confirmaciones y retransmisiones automáticas, reduciendo trabajo del microcontrolador y mejorando confiabilidad del enlace durante.
6. ¿Cuántos receptores lógicos admite?
Puede escuchar hasta seis data pipes con direcciones diferentes, aunque comparte un único canal RF y procesa paquetes secuencialmente durante.
7. ¿Es compatible con Raspberry Pi?
Sí mediante SPI de 3,3 V; una fuente limpia y configuración correcta de CE, CSN, canal y velocidad resultan esenciales.
8. ¿Cómo se compara con HC-12?
HC-12 trabaja alrededor de 433 MHz y suele alcanzar más entre obstáculos; nRF24 ofrece paquetes rápidos, múltiples canales y menor latencia.
9. ¿Cómo se compara con ESP-NOW?
ESP-NOW requiere chips ESP y añade mayor consumo; nRF24 funciona con numerosos microcontroladores y ofrece radio dedicada de bajo consumo.
10. ¿Por qué dos módulos no se comunican?
Dirección, canal, velocidad, CRC, payload o variante deben coincidir; también revisa alimentación, pines SPI y orientación de antena durante el.
