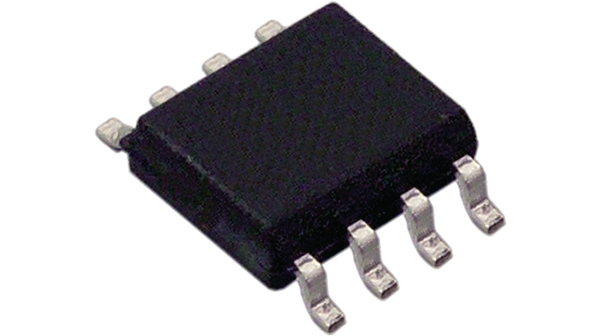

4558 Amplificador Operacional JRC SMD, Doble Op-Amp para Audio y Señales Analógicas
[NJM4558D-SMD] 4558 Amplificador Operacional JRC SMD, Doble Op-Amp para Audio y Señales Analógicas
https://electrofranko.com/shop/njm4558d-smd-4558-amplificador-operacional-jrc-smd-doble-op-amp-para-audio-y-senales-analogicas-55080 https://electrofranko.com/web/image/product.template/55080/image_1920?unique=7762fe2
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
NJM4558D-SMD
NJM4558D SMD Amplificador Operacional Dual de Bajo Ruido
Circuito integrado lineal monolítico de montaje superficial con dos canales independientes de alta ganancia para audio profesional
El NJM4558D SMD es la versión de montaje superficial del amplificador operacional dual clásico, optimizado para aplicaciones de audio de alta fidelidad. Su arquitectura robusta interna proporciona una compensación de frecuencia excelente, resguardando los microcontroladores contra transitorios eléctricos inversos y ruidos de acoplamiento destructivos. Su encapsulado clásico asegura un acoplamiento idóneo en placas automatizadas de alta densidad, pedales de efectos y preamplificadores.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Amplificador Operacional Dual (2 canales integrados) |
| Voltaje de alimentación máximo | ±18 V (Suministro dual balanceado continuo absoluto) |
| Voltaje de offset de entrada (Vio) | 0.5 mV típico / 6.0 mV máximo (Gran estabilidad analógica) |
| Corriente de sesgo de entrada (Iib) | 25 nA típico / 500 nA máximo (Bajo consumo de entrada) |
| Ganancia de voltaje en lazo abierto | 100 dB típico (Excelente amplificación de señales débiles) |
| Ancho de banda del producto (GBP) | 3.0 MHz (Respuesta óptima en el espectro audible de audio) |
| Velocidad de respuesta (Slew Rate) | 1.0 V/µs (Conmutación lineal adecuada para ondas sonoras) |
| Resistencia de entrada típica | 5.0 MΩ (Previene la pérdida de carga analógica en acoples) |
| Rechazo en modo común (CMRR) | 90 dB típico (Excelente supresión de ruidos externos) |
| Rango térmico de operación | -40°C a 85°C (Grado industrial extendido de alta fidelidad) |
| Encapsulado estándar SMD | SOP-8 / SOIC-8 (Cuerpo plástico microminiatura para SMD) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista superior con muesca/punto hacia la izquierda) |
|---|---|---|---|
| Pin 1 | 1OUT | Salida analógica del Amplificador Operacional 1 | Fila Inferior - Extremo Izquierdo |
| Pin 2 | 1IN- | Entrada analógica inversora del Amplificador 1 | Fila Inferior - Segundo pin |
| Pin 3 | 1IN+ | Entrada analógica no inversora del Amplificador 1 | Fila Inferior - Tercer pin |
| Pin 4 | V- / GND | Terminal de alimentación negativa o retorno común a tierra | Fila Inferior - Extremo Derecho |
| Pin 5 | 2IN+ | Entrada analógica no inversora del Amplificador 2 | Fila Superior - Extremo Derecho |
| Pin 6 | 2IN- | Entrada analógica inversora del Amplificador 2 | Fila Superior - Segundo pin derecho |
| Pin 7 | 2OUT | Salida analógica del Amplificador Operacional 2 | Fila Superior - Tercer pin derecho |
| Pin 8 | V+ | Terminal de alimentación de voltaje positivo continuo | Fila Superior - Extremo Izquierdo |
Ventajas del NJM4558D SMD
Estándar de Audio Reconocido: Célebre por su firma tonal musical y cálida en la industria de instrumentos, siendo el núcleo de pedales de distorsión legendarios.
Dos Bloques Libres en Encapsulado Compacto: Aloja dos canales operativos balanceados e independientes, reduciendo significativamente el recuento de integrados necesarios y el ruteo en placa.
Formato SOIC-8 de Alta Densidad: Minimiza drásticamente el uso de espacio físico en el circuito impreso, facilitando la fabricación automatizada de dispositivos compactos.
Excelente Separación de Canales: Minimiza la diafonía o acoplamiento no deseado entre ambas etapas de amplificación, asegurando una pureza de señal estéreo excepcional.
Aplicaciones Recomendadas
