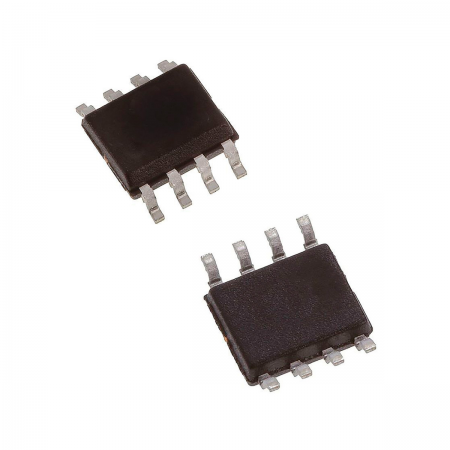

Amplificador Operacional SMD

S/ 1.80 1.8 PEN S/ 1.80

S/ 1.80

Esta combinación no existe.

Términos y condiciones
Envío: 2-3 días laborales

Referencia Interna: NE5532-SMD

Amplificador Operacional Dual Bajo Ruido SMD - NE5532

El NE5532-SMD es la versión de montaje superficial del clásico amplificador operacional dual NE5532, reconocido por su bajo nivel de ruido, alta ganancia y gran estabilidad. Está diseñado para aplicaciones de audio de precisión, procesamiento analógico y equipos de medición compactos. Su encapsulado SMD (SOIC-8) permite una integración eficiente en placas modernas de alta densidad sin comprometer la calidad del rendimiento eléctrico.

Especificaciones Técnicas

Tipo de dispositivo	Amplificador operacional dual
Encapsulado	SOIC-8 (SMD)
Tensión de alimentación	±3 V a ±20 V
Ganancia de tensión	100 dB típico
Ancho de banda	10 MHz
Slew Rate	9 V/µs
Ruido de entrada	5 nV/√Hz
Corriente de salida	38 mA
Distorsión armónica total	0.0005% típico
Temperatura de operación	0 °C a 70 °C
Rechazo de modo común (CMRR)	100 dB típico
Compatibilidad	Totalmente intercambiable con NE5532 estándar
Aplicaciones	Audio profesional, filtros, mezcladores y medición compacta

Usos Comunes del NE5532-SMD

• Audio profesional: Preamplificadores compactos de bajo ruido y alta fidelidad.
• Equipos de medición: Amplificación de precisión en sistemas portátiles y de laboratorio.
• Filtros activos: Diseño de celdas analógicas paso bajo y pasa banda.
• Automatización industrial: Control analógico y monitoreo de señales precisas.
• Dispositivos SMD: Integración en módulos de audio miniaturizados y mezcladores.
• Prototipado moderno: Diseños electrónicos con alta densidad y estabilidad térmica.

Consultar ficha técnica (Datasheet)

Descarga la hoja de datos del NE5532-SMD con parámetros eléctricos, respuesta en frecuencia y ejemplos.

Descargue su Datasheet (PDF)
