- Amplificador Operacional [NE5532] Amplificador Operacional
Amplificador Operacional

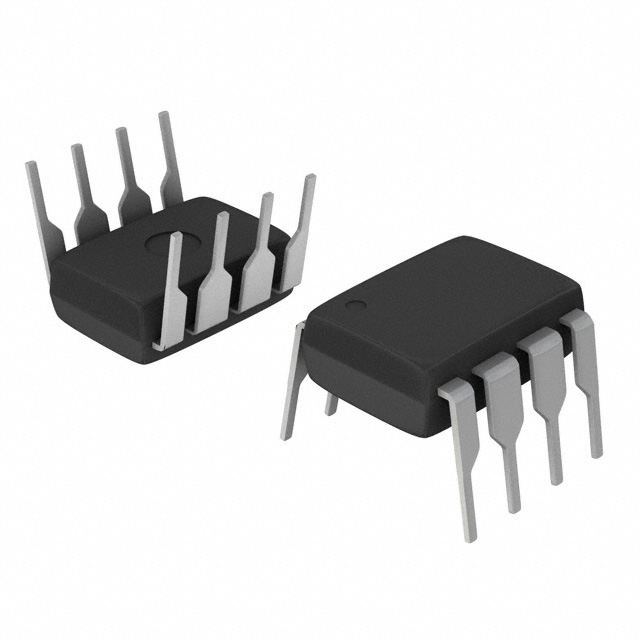

[NE5532] Amplificador Operacional
https://electrofranko.com/shop/ne5532-amplificador-operacional-922 https://electrofranko.com/web/image/product.template/922/image_1920?unique=9d9c7c8
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
NE5532
NE5532 Amplificador Operacional Dual de Alto Rendimiento y Bajo Ruido
Circuito integrado lineal monolítico clásico de inserción con dos canales independientes de alta fidelidad para aplicaciones acústicas profesionales
El NE5532 es un amplificador operacional dual de alto rendimiento que combina excelentes características de corriente continua y alterna. Su arquitectura interna compensada proporciona un ruido extremadamente bajo, alta capacidad de conducción de salida, un gran ancho de banda y distorsión mínima. Su encapsulado clásico asegura un acoplamiento idóneo en consolas de mezcla de estudio, preamplificadores profesionales y equipos de instrumentación analógica.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Amplificador Operacional Dual (2 canales balanceados) |
| Voltaje de alimentación máximo | ±22 V (Rango operativo recomendado de ±5V a ±15V) |
| Voltaje de offset de entrada (Vio) | 0.5 mV típico / 4.0 mV máximo (Gran estabilidad interna) |
| Ganancia de voltaje en lazo abierto | 100 dB típico (Excelente linealidad para pequeñas señales) |
| Ancho de banda para ganancia unitaria | 10 MHz (Respuesta plana en todo el espectro audible) |
| Velocidad de respuesta (Slew Rate) | 9.0 V/µs (Dinámica ágil ante transitorios de audio rápidos) |
| Densidad de ruido de entrada equivalente | 5 nV/√Hz a 1 kHz (Estándar industrial de ultra bajo siseo) |
| Distorsión armónica total (THD) | 0.002% típico (Máxima pureza acústica en el trayecto de señal) |
| Capacidad de carga de salida | 600 Ω / 10 Vrms (Soporta cargas de salida de baja impedancia) |
| Rango térmico de operación | 0°C a 70°C (Grado comercial de alta estabilidad analógica) |
| Encapsulado estándar | DIP-8 (Cuerpo plástico clásico de inserción de 8 pines) |
Diagrama de Conexiones (Pinout Optimizado)
- Pin 1 (1OUT): Terminal de salida lineal del primer bloque amplificador analógico.
- Pin 2 (1IN-): Entrada analógica inversora de señal para el bloque operacional 1.
- Pin 3 (1IN+): Entrada analógica no inversora de señal para el bloque operacional 1.
- Pin 4 (VCC-): Conexión de alimentación negativa común o retorno general a masa física.
- Pin 5 (2IN+): Entrada analógica no inversora de señal para el bloque operacional 2.
- Pin 6 (2IN-): Entrada analógica inversora de señal para el bloque operacional 2.
- Pin 7 (2OUT): Terminal de salida lineal del segundo bloque amplificador analógico.
- Pin 8 (VCC+): Conexión de alimentación de voltaje positivo continuo para ambos canales.
Ventajas del NE5532
El Estándar Dorado en Audio Analógico: Reconocido mundialmente por ingenieros de sonido debido a su calidez matemática, bajísima distorsión armónica y excelente desempeño dinámico en preamplificación.
Excepcional Capacidad de Excursión: Capaz de entregar señales simétricas de gran amplitud sobre cargas demandantes de hasta 600 ohmios sin sufrir recortes ni saturación abrupta.
Inmunidad al Ruido (5 nV/√Hz): Su avanzada etapa diferencial bipolar minimiza drásticamente el siseo térmico inherente, garantizando un fondo analógico completamente cristalino.
Aislamiento de Canales Óptimo: Su sofisticada arquitectura integrada minimiza la diafonía entre bloques, reteniendo una separación estereofónica tridimensional excelente.
Aplicaciones Recomendadas
