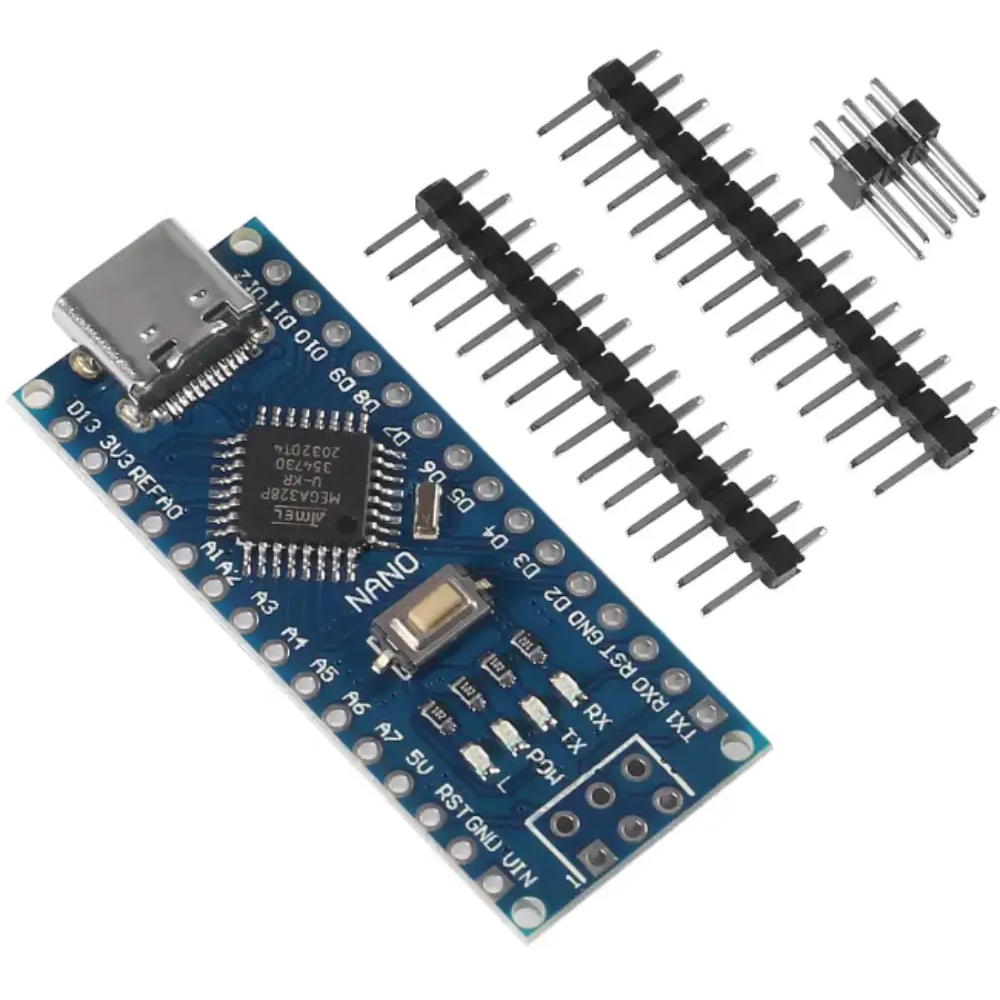

NANO340 Arduino Nano USB C 3.0 CH340 16 Mhz tipo C sin Soldar
[NANO340-P] NANO340 Arduino Nano USB C 3.0 CH340 16 Mhz tipo C sin Soldar
Referencia Interna:
NANO340-P
Arduino Nano V3.0 (Compatible) - USB Tipo C (Sin Pines Soldados)
Versión moderna del clásico Arduino Nano con conector USB-C, optimizado para diseños personalizados y proyectos donde el perfil bajo es fundamental.
Este Arduino Nano V3.0 es una versión actualizada y mejorada que sustituye el antiguo puerto Mini-USB por el moderno conector USB Tipo-C, ofreciendo mayor robustez y facilidad de conexión. Esta variante viene sin pines (headers) soldados, lo que te permite integrar el módulo directamente en tus placas PCB personalizadas, soldar cables directamente a los pads, o elegir la orientación de los pines que mejor se adapte a tu diseño físico. Mantiene la compatibilidad completa con el entorno de desarrollo Arduino (IDE) y el chip ATMega328P.
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Microcontrolador | ATmega328P |
| Voltaje Operativo | 5V |
| Voltaje de Entrada (VIN) | 7V a 12V DC |
| Conector USB | Tipo-C |
| Interfaz Serial | CH340 (requiere driver) |
| Pines I/O Digitales | 14 (6 PWM) |
| Característica | Especificación |
|---|---|
| Pines de Entrada Analógica | 8 |
| Flash Memory | 32 KB |
| SRAM / EEPROM | 2 KB / 1 KB |
| Velocidad de Reloj | 16 MHz |
| Dimensiones | 43 mm x 18 mm |
| Estado | Sin pines soldados (Bulk) |
Ventajas del Modelo Sin Pines
• Flexibilidad Total: Al no traer los headers soldados, puedes soldar el módulo directamente a tu proyecto (perfboard o PCB) ahorrando espacio y mejorando la estética.
• Conectividad USB-C Moderna: Olvídate de los cables Mini-USB difíciles de encontrar; utiliza el mismo cable de tu teléfono móvil para cargar y programar.
• Diseño de Perfil Bajo: Permite colocar el Nano más cerca de la placa base, evitando alturas innecesarias en diseños de cajas o recintos compactos.
El pinout es idéntico al Arduino Nano estándar, permitiendo el uso de shields y librerías sin cambios en el código.
Puntos de Conexión y Montaje
