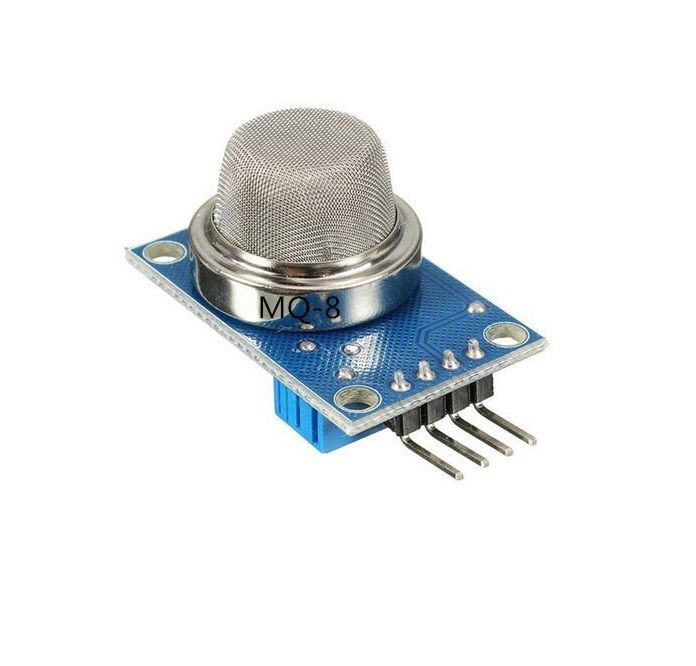

  2. MQ8PCB Sensor de Gas en Modulo con LM393 [MQ8PCB ] MQ8PCB Sensor de Gas en Modulo con LM393

MQ8PCB Sensor de Gas en Modulo con LM393

[MQ8PCB ] MQ8PCB Sensor de Gas en Modulo con LM393

https://electrofranko.com/web/image/product.template/902/image_1920?unique=f08c137

S/ 15.00 15.0 PEN S/ 15.00

S/ 15.00

Not Available For Sale

Esta combinación no existe.

Contáctenos

Términos y condiciones
Envío: 2-3 días laborales

Referencia Interna: MQ8PCB

Sensor de Gas Hidrógeno (MQ8)

Módulo detector electroquímico para celdas de combustible, salas de baterías, laboratorios y sistemas de energía limpia.

El módulo MQ8 es un dispositivo sensor de gas diseñado específicamente para la detección y monitoreo de gas Hidrógeno (H2) en la atmósfera circundante. Basado en un elemento cerámico recubierto de dióxido de estaño, este sensor experimenta un incremento predecible en su conductividad eléctrica cuando entra en contacto con moléculas de hidrógeno gaseoso. Cuenta con un diseño de placa dual que provee una salida analógica (AO) para mediciones cuantitativas precisas y una salida digital (DO) parametrizable a través de un potenciómetro de precisión acoplado al comparador LM393. Es una herramienta indispensable en la supervisión de estaciones de carga de hidrógeno, prevención de fugas en acumuladores de energía industrial, seguridad en laboratorios químicos y automatización de sistemas de ventilación forzada.

Especificaciones Técnicas

Parámetro Detalle
Tensión de Alimentación (VCC)DC 5.0 V ± 0.1 V
Voltaje del Calentador (VH)5.0 V DC/AC (Indispensable para el equilibrio térmico)
Resistencia del Calentador (RH)31 Ohm ± 3 Ohm a temperatura ambiente
Consumo de Corriente InternoMenor a 180 mA (Calentador en operación continua)
Gas de Detección PrincipalGas Hidrógeno (H2)
Rango de Concentración100 ppm a 10000 ppm (Partes por millón)
Parámetro Detalle
Potencia de Calentamiento (PH)Menor o igual a 900 mW
Tiempo de Precalentamiento24 a 48 Horas recomendadas (Para estabilización de línea base)
Comparador de VoltajeChip LM393 integrado para conmutación TTL digital rápida
Tipo de Salida de DatosAnalógica directa (AO) y Digital TTL (DO) ajustable
Condiciones de Operación-10 °C a 50 °C con Humedad menor al 95% RH
Mapeo del Esquema de PinesVCC, GND, DO (Salida Digital), AO (Salida Analógica)

Diagrama de Conexiones y Mapeo de Pines

Diagrama de Conexión MQ8

Ventajas del MQ8

• Excelente Selectividad al Hidrógeno: Formulado con un blindaje reactivo que minimiza las interferencias provocadas por gases comunes, humo o vapores de alcohol.

• Prevención Temprana de Riesgos: Capaz de detectar trazas iniciales de gas antes de que alcancen el límite inferior de explosividad (LEL) característico del hidrógeno.

• Construcción Anti-Oxidación: Incorpora una malla protectora de acero inoxidable doble que previene el paso de partículas suspendidas y salvaguarda la integridad del filamento sensor interno.

Código Arduino Completo y Optimizado

// Código Completo de Instrumentación para Sensor MQ8 (Detección de Gas Hidrógeno) // Realiza lecturas continuas del canal analógico y digital, evaluando la estabilidad térmica const int PIN_ANALOGICO_MQ8 = A0; // Conexión al pin AO del módulo MQ8 const int PIN_DIGITAL_MQ8 = 2; // Conexión al pin DO del módulo MQ8 // Configuración de temporización para análisis estable de gases unsigned long tiempoAnteriorMs = 0; const unsigned long intervaloMuestreo = 1000; // Lectura cada 1000ms void setup() { Serial.begin(115200); Serial.println("--- Inicializando Sistema de Detección de Gas Hidrógeno MQ8 ---"); pinMode(PIN_ANALOGICO_MQ8, INPUT); pinMode(PIN_DIGITAL_MQ8, INPUT); Serial.println("[ NOTA ]: El sensor requiere precalentamiento continuo para estabilizar la resistencia quimica."); Serial.println("Asegure un suministro estable de 5V en VCC para el correcto funcionamiento del calefactor."); Serial.println("-----------------------------------------------------------------------------------------"); } void loop() { // Lectura directa en cada ciclo del bus de hardware int lecturaCrudaADC = analogRead(PIN_ANALOGICO_MQ8); int estadoUmbralDigital = digitalRead(PIN_DIGITAL_MQ8); unsigned long tiempoActualMs = millis(); // Bloque síncrono temporizado para el procesamiento y reporte de datos if (tiempoActualMs - tiempoAnteriorMs >= intervaloMuestreo) { tiempoAnteriorMs = tiempoActualMs; // Conversión de la lectura del ADC a milivoltios de manera directa float voltajeSalidaMv = ((float)lecturaCrudaADC * 5000.0) / 1023.0; // Impresión estructurada de telemetría analítica Serial.print("MONITOREO ANALÓGICO -> ADC Crudo: "); Serial.print(lecturaCrudaADC); Serial.print(" | Voltaje de Señal: "); Serial.print(voltajeSalidaMv, 2); Serial.println(" mV"); Serial.print("ESTADO DIGITAL TTL -> Umbral LM393: "); if (estadoUmbralDigital == HIGH) { Serial.println("[ ALERTA ]: Presencia inusual o fuga de Gas Hidrógeno (H2) detectada."); } else { Serial.println("[ NORMAL ]: Concentración de hidrógeno ambiental estable bajo el límite."); } // Diagnóstico básico de conectividad de líneas if (lecturaCrudaADC == 0) { Serial.println(" [ ALERTA ]: Lectura nula detectada. Compruebe la alimentación de 5V o líneas de señal."); } else if (lecturaCrudaADC >= 1020) { Serial.println(" [ ALERTA ]: Saturación de escala del ADC. Verifique cortocircuitos o niveles de fuga sumamente críticos."); } else { Serial.println(" [ STATUS ]: Sensor operando normalmente. Adquisición de gas activa."); } Serial.println("-----------------------------------------------------------------------------------------"); } }
▶ Video demostrativo 📄 Hoja de Datos
