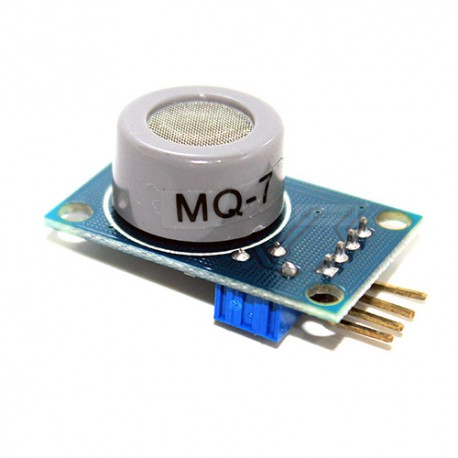

MQ7PCB Sensor de Gas en Modulo con LM393
[MQ7PCB] MQ7PCB Sensor de Gas en Modulo con LM393
https://electrofranko.com/shop/mq7pcb-mq7pcb-sensor-de-gas-en-modulo-con-lm393-901 https://electrofranko.com/web/image/product.template/901/image_1920?unique=f8c62aa
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
MQ7PCB
Módulo Sensor de Monóxido de Carbono MQ-7
Detección experimental de monóxido de carbono mediante sensor semiconductor.
El MQ7PCB utiliza un elemento semiconductor MQ-7 para responder al monóxido de carbono. El sensor requiere alternar temperaturas del calentador: una fase alta limpia el elemento y una fase baja realiza la detección. Las placas simples con comparador ofrecen AO y DO, pero una medición cuantitativa exige controlar correctamente ese ciclo.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Gas objetivo | Monóxido de carbono, CO |
| Rango del sensor | 10 a 500 ppm de CO |
| Tensión del circuito | 5,0 V ±0,1 V CC |
| Calentador: fase alta | 5,0 V ±0,1 V durante 60 ±1 segundos |
| Calentador: fase baja | 1,5 V ±0,1 V durante 90 ±1 segundos |
| Salidas del PCB | AO analógica y DO digital por comparador |
| Consumo del calentador | Máximo 350 mW |
| Compatibilidad | Arduino Uno y derivados; Raspberry Pi mediante ADC externo |
| Características adicionales | Valor |
|---|---|
| Principio | Semiconductor SnO₂ con calentamiento cíclico |
| Resistencia del calentador | 33 Ω ±5 % a temperatura ambiente |
| Precalentamiento inicial | Al menos 48 horas |
| Umbral digital | Ajustable mediante potenciómetro |
| Lectura cuantitativa | Requiere ciclo térmico, curva y calibración |
| Aplicaciones | Alarmas experimentales y estudio de presencia de CO |
Ventajas y aplicaciones
Orientado al monóxido de carbono: El material sensible está caracterizado para detectar CO entre 10 y 500 ppm bajo el ciclo térmico especificado.
Salida analógica disponible: Permite registrar cambios continuos en la respuesta del sensor y analizar tendencias después de completar su estabilización térmica.
Alarma por umbral: La salida digital del comparador facilita activar avisos cuando la señal rebasa el nivel establecido mediante el potenciómetro.
Compatible con microcontroladores: Arduino puede capturar AO y DO para realizar ensayos, registros temporales y alarmas experimentales de concentración relativa.
Aplicación educativa: Permite estudiar sensores semiconductores, calentamiento cíclico y calibración sin asumir que constituye un detector certificado de seguridad.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
Este ejemplo muestra la respuesta relativa del PCB y el umbral. No calcula ppm ni implementa el ciclo térmico de caracterización.
const int MQ_AO=A0, MQ_DO=2;
void setup(){Serial.begin(9600);pinMode(MQ_DO,INPUT);}
void loop(){
Serial.print("CO relativo: "); Serial.print(analogRead(MQ_AO));
Serial.print(" | Umbral: "); Serial.println(digitalRead(MQ_DO)?"normal":"activado");
delay(500);
}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué gas detecta el MQ-7?
Está diseñado principalmente para responder al monóxido de carbono entre 10 y 500 ppm bajo condiciones térmicas y eléctricas controladas.
2. ¿Por qué necesita dos temperaturas?
La fase caliente limpia gases adsorbidos; la fase de menor temperatura permite que la conductividad responda con mayor sensibilidad al monóxido.
3. ¿AO entrega directamente ppm?
No. Convertir AO a ppm requiere controlar el calentador, conocer la resistencia del sensor y calibrarlo con concentraciones gaseosas conocidas.
4. ¿Qué hace la salida DO?
El comparador cambia su salida cuando la señal atraviesa el umbral regulado por el potenciómetro, proporcionando una indicación binaria configurable.
5. ¿Funciona con Arduino Uno?
Sí para lecturas relativas de AO y DO. Una medición cuantitativa necesita además controlar correctamente las fases del calentador.
6. ¿Funciona con Raspberry Pi?
Puede emplearse DO con niveles adecuados; para leer AO se requiere un convertidor analógico digital conectado externamente a Raspberry Pi.
7. ¿Reemplaza una alarma certificada?
No. Es un componente para desarrollo y aprendizaje, no un equipo certificado para protección de personas frente al monóxido de carbono.
8. ¿Cómo se compara con MQ-5?
El MQ-7 se orienta a monóxido de carbono y usa calentamiento cíclico; el MQ-5 responde principalmente a gases combustibles.
9. ¿En qué difiere del MQ-9?
Ambos usan ciclos térmicos, pero el MQ-9 también está caracterizado para metano; sus intervalos, curvas y condiciones no son idénticos.
10. ¿Es mejor que un sensor electroquímico?
Un electroquímico suele ofrecer mayor selectividad y menor consumo; el MQ-7 es económico, calentado y requiere una calibración más cuidadosa.
