MQ6PCB Sensor de Gas en Modulo con LM393
[MQ6PCB] MQ6PCB Sensor de Gas en Modulo con LM393
Referencia Interna:
MQ6PCB

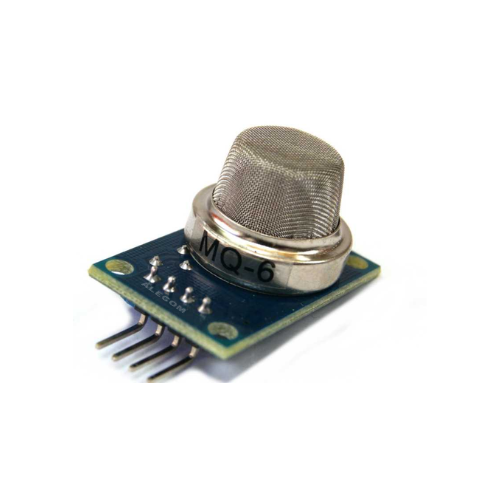

Módulo sensor de gas MQ-6
Detección de GLP, propano y butano
El MQ6PCB integra el elemento semiconductor MQ-6 con calentador y una placa de acondicionamiento que ofrece salida analógica y salida digital ajustable. Está orientado a detectar cambios relativos de GLP, propano y butano en alarmas experimentales, ventilación y aprendizaje. Necesita estabilización térmica y calibración en condiciones conocidas; la lectura ADC no representa directamente ppm. La temperatura, humedad, envejecimiento y otros gases alteran su respuesta, por lo que no sustituye instrumentación certificada.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Alimentación del módulo | 5 V CC |
| Gas objetivo | GLP, propano y butano |
| Rango característico | 300–10 000 ppm de GLP |
| Salidas | AO analógica y DO digital |
| Calentador | 5 V; consumo aproximado hasta 0,9 W |
| Compatibilidad | Arduino Uno; Raspberry Pi mediante ADC externo |
| Características adicionales | Valor |
|---|---|
| Principio | SnO₂ semiconductor calentado |
| Ajuste | Potenciómetro para umbral digital |
| Precalentamiento inicial | Al menos 24–48 horas según fabricante |
| Lectura | Cualitativa sin calibración individual |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El ejemplo promedia AO y muestra DO. No calcula ppm porque se necesitarían R0, RL y una calibración específica del sensor.
const byte MQ_AO=A0, MQ_DO=2;
const byte MUESTRAS=20;
unsigned long anterior=0;
void setup(){
Serial.begin(9600);
pinMode(MQ_DO,INPUT);
Serial.println("Sensor MQ: lectura relativa iniciada");
}
void loop(){
if(millis()-anterior<1000)return;
anterior=millis();
long suma=0;
for(byte i=0;i<MUESTRAS;i++){
suma+=analogRead(MQ_AO); delay(5);
}
float promedio=suma/(float)MUESTRAS;
bool alarma=digitalRead(MQ_DO)==LOW;
Serial.print("AO promedio: ");Serial.print(promedio,1);
Serial.print(" | Umbral: ");Serial.println(alarma?"ACTIVO":"normal");
}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿La salida analógica indica ppm directamente?
No, entrega una tensión relacionada con resistencia sensible; convertirla exige determinar R0, aplicar curvas logarítmicas y calibrar con concentraciones conocidas.
2. ¿Para qué sirve la salida digital DO?
El comparador cambia de estado cuando AO cruza el umbral del potenciómetro; sirve como alarma, pero no entrega concentración numérica.
3. ¿Por qué necesita precalentamiento prolongado?
El calentador estabiliza temperatura y química superficial del SnO₂; un sensor nuevo puede derivar considerablemente durante sus primeras horas de funcionamiento.
4. ¿Cómo se calibra correctamente?
Primero se obtiene R0 en atmósfera y concentración de referencia; después se relaciona Rs/R0 con la curva específica del fabricante.
5. ¿Qué factores producen lecturas falsas?
Humedad, temperatura, aerosoles, disolventes, humo y gases cruzados modifican resistencia; ubicación y ventilación también cambian notablemente la respuesta durante el.
6. ¿Puede utilizarse como detector de seguridad certificado?
No, estos módulos educativos carecen normalmente de certificación, autodiagnóstico y calibración trazable exigidos para proteger personas o instalaciones durante el.
7. ¿Es compatible directamente con Raspberry Pi?
La salida digital puede adaptarse a 3,3 V, pero AO requiere un ADC externo y protección contra niveles superiores al GPIO.
8. ¿Cuánta corriente consume comparado con sensores MEMS?
El calentador demanda alrededor de cientos de miliamperios, mucho más que sensores MEMS; no resulta ideal para equipos alimentados permanentemente por batería.
9. ¿Cómo se compara con MQ-5?
MQ-6 prioriza GLP, propano y butano; MQ-5 responde mejor a otros gases, aunque ambos presentan sensibilidad cruzada y requieren calibración individual.
10. ¿Conviene usar AO o DO con Arduino?
AO permite registrar tendencias y aplicar calibración; DO simplifica alarmas de umbral, pero pierde información sobre magnitud y evolución de señal.
