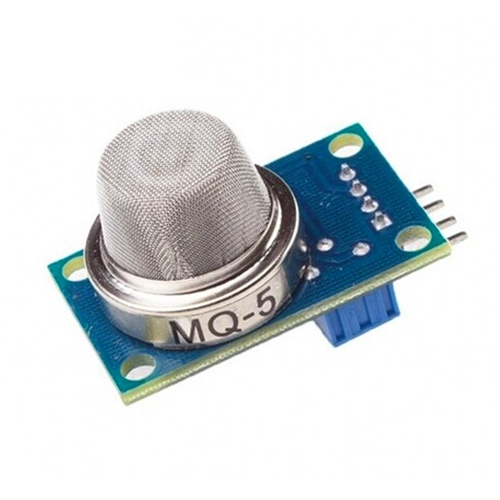

MQ5PCB Sensor de Gas en Modulo con LM393

[MQ5PCB] MQ5PCB Sensor de Gas en Modulo con LM393

https://electrofranko.com/web/image/product.template/899/image_1920?unique=d728ed8

S/ 12.00 12.0 PEN S/ 12.00

S/ 12.00

Not Available For Sale

Esta combinación no existe.

Contáctenos

Términos y condiciones
Envío: 2-3 días laborales

Referencia Interna: MQ5PCB

MQ-5 Sensor de Gas (LPG/Gas Natural/Metano)

Módulo sensor de alta sensibilidad para detección de gases inflamables, diseñado para integración directa con plataformas Arduino y PIC

El MQ-5 es un sensor de gas semiconductor capaz de detectar concentraciones de GLP (gas licuado de petróleo), gas natural y metano en el aire. Utiliza una resistencia interna sensible al gas que disminuye su valor al entrar en contacto con el compuesto objetivo. Este módulo incluye un comparador (LM393) que permite salidas analógicas y digitales, facilitando su calibración mediante un potenciómetro para umbrales de seguridad críticos en sistemas basados en Arduino, microcontroladores PIC y plataformas lógicas avanzadas.

Especificaciones Técnicas del Módulo

Parámetro Detalle
Tipo de sensorSemiconductor (SnO2)
Voltaje operación5 V CD (TTL estándar)
Consumo corriente150 mA (Calentador activo)
Rango detección200 a 10,000 ppm
Gases objetivoLPG, Metano, Gas Natural
CompatibilidadArduino, PIC, ESP32, Raspberry
Parámetro Detalle
Interfaz de salidaAnalógica (A0) y Digital (D0)
Precalentamiento24 a 48 Horas óptimo
Temp. Operación-10°C a +50°C
Resistencia interna33Ω ± 5% (Calefactor)
Tiempo respuestaMenor a 10 Segundos

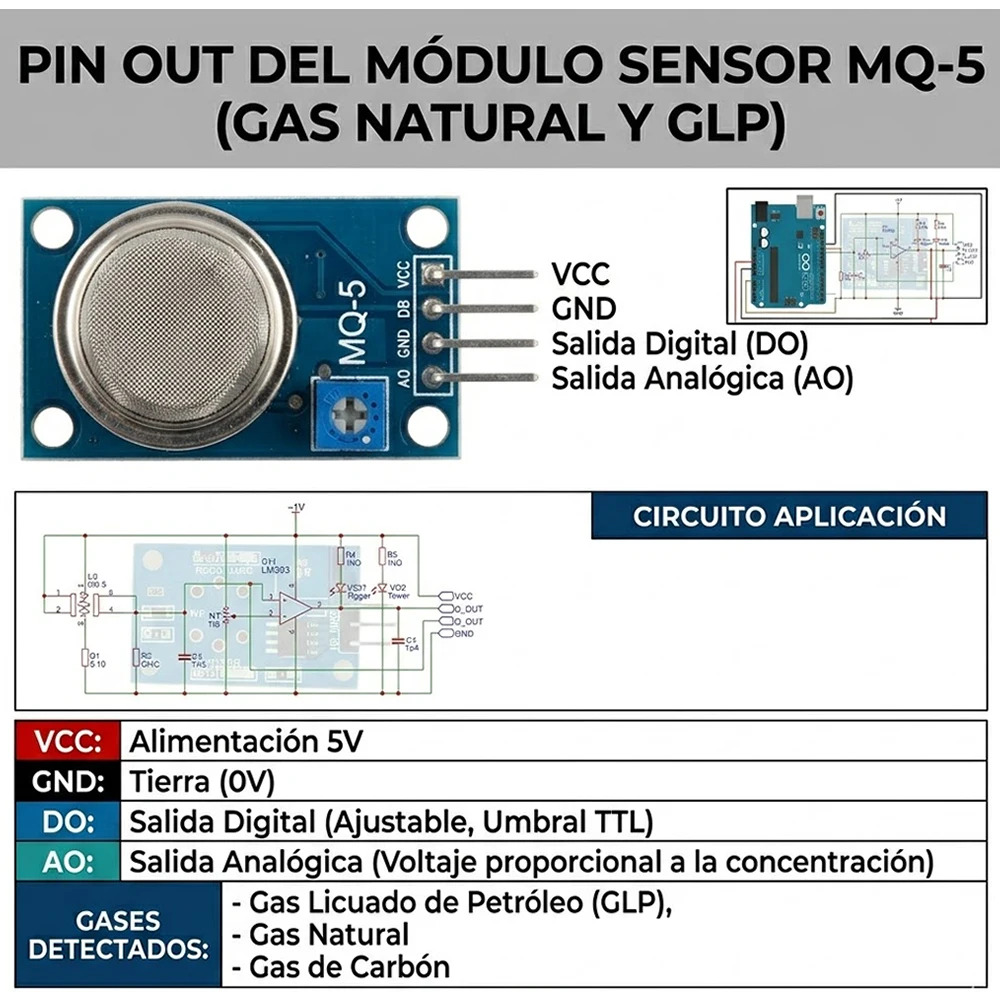

Esquema de Conexión

Diagrama de Conexión MQ-5

Ventajas del MQ-5

Versatilidad Multiplataforma: Su lógica de salida estándar permite la integración sin contratiempos en sistemas de desarrollo basados en Arduino o microcontroladores PIC de arquitectura cerrada.

Fácil Calibración por Hardware: Incluye un potenciómetro integrado que permite ajustar manualmente el umbral de detección del sensor según el entorno operativo.

Respuesta Rápida y Alta Sensibilidad: Detecta concentraciones peligrosas de gases inflamables de forma casi instantánea, ideal para aplicaciones críticas de seguridad.

Código Básico de Arduino

// Código de lectura analógica y digital para MQ-5 const int pinAnalogo = A0; const int pinDigital = 2; void setup() { Serial.begin(9600); pinMode(pinDigital, INPUT); } void loop() { int lecturaGas = analogRead(pinAnalogo); int estadoAlerta = digitalRead(pinDigital); Serial.print("Concentración: "); Serial.print(lecturaGas); if (estadoAlerta == HIGH) { Serial.println(" | ¡ALERTA! Presencia de gas detectada."); } else { Serial.println(" | Estado estable."); } delay(500); }
