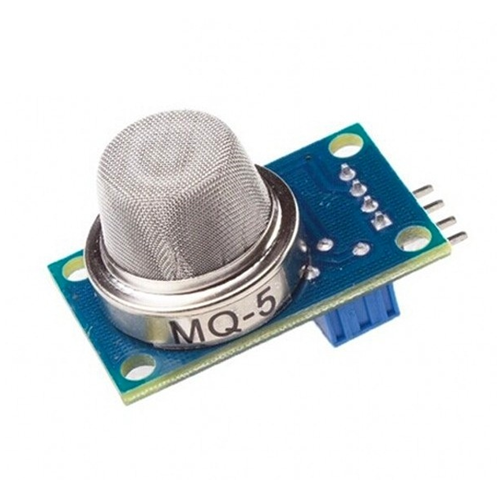

MQ5PCB Sensor de Gas en Modulo con LM393
[MQ5PCB] MQ5PCB Sensor de Gas en Modulo con LM393
Referencia Interna:
MQ5PCB
Módulo Sensor de Gas MQ-5
Detección de GLP, metano y otros gases combustibles.
El MQ5PCB integra un sensor semiconductor MQ-5 y una etapa de acondicionamiento que permite observar cambios de concentración mediante salida analógica y detectar un umbral mediante salida digital ajustable. Es apropiado para alarmas experimentales y aprendizaje; una concentración exacta en ppm requiere calibración con gases conocidos.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Alimentación del módulo | 5 V CC |
| Gases principales | GLP, metano, propano y butano |
| Rango del sensor | 300 a 10 000 ppm para CH₄ y C₃H₈ |
| Salidas | AO analógica y DO digital por comparador |
| Calentador MQ-5 | 5,0 V ±0,1 V; consumo máximo 950 mW |
| Precalentamiento inicial | Al menos 48 horas según el manual del sensor |
| Compatibilidad | Arduino Uno y derivados; Raspberry Pi mediante ADC externo |
| Características adicionales | Valor |
|---|---|
| Principio | Semiconductor de dióxido de estaño, SnO₂ |
| Resistencia del calentador | 31 Ω ±3 Ω a temperatura ambiente |
| Resistencia de carga | Ajustable; el PCB incorpora la etapa de lectura |
| Ajuste digital | Potenciómetro para establecer el umbral de DO |
| Indicadores | LED de alimentación y LED de estado, según PCB habitual |
| Uso | Detección orientativa y alarmas de presencia de gas |
Ventajas y aplicaciones
Sensibilidad a gases combustibles: Detecta cambios producidos por GLP, metano, propano y butano dentro del rango característico del elemento MQ-5.
Doble salida disponible: La salida analógica permite observar variaciones, mientras la digital activa un estado al superar el umbral configurado.
Umbral regulable: El potenciómetro del comparador permite ajustar el punto de activación digital para alarmas experimentales o demostraciones educativas.
Integración sencilla: Sus señales pueden conectarse a entradas de Arduino, facilitando prototipos de aviso, ventilación o registro de tendencias.
Aplicaciones variadas: Resulta útil para prácticas de detección de fugas y monitoreo cualitativo en ambientes correctamente ventilados y supervisados.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El ejemplo presenta AO y DO. No convierte la lectura a ppm porque esa conversión exige calibrar cada sensor en condiciones conocidas.
const int MQ_AO=A0, MQ_DO=2;
void setup(){Serial.begin(9600);pinMode(MQ_DO,INPUT);}
void loop(){
Serial.print("Lectura relativa: "); Serial.print(analogRead(MQ_AO));
Serial.print(" | Umbral: "); Serial.println(digitalRead(MQ_DO)?"normal":"activado");
delay(500);
}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué gases detecta principalmente?
El MQ-5 responde principalmente a GLP, metano, propano y butano, aunque otros gases combustibles también pueden modificar su resistencia interna.
2. ¿La salida analógica indica ppm?
No directamente. La lectura depende del sensor, resistencia de carga, temperatura, humedad y calibración realizada con una concentración gaseosa conocida.
3. ¿Para qué sirve la salida digital?
La salida DO cambia de estado cuando la señal supera el umbral configurado mediante el potenciómetro incorporado en la placa comparadora.
4. ¿Necesita calentamiento?
Sí. El calentador debe estabilizar el material sensible; el fabricante especifica un preacondicionamiento prolongado antes de evaluar sus características nominales.
5. ¿Es compatible con Arduino Uno?
Sí. Puede leerse AO con una entrada analógica y DO con una entrada digital, alimentando el módulo normalmente con cinco voltios.
6. ¿Puede conectarse a Raspberry Pi?
La salida digital puede leerse con niveles seguros; la salida analógica necesita un ADC externo porque Raspberry Pi carece de entradas analógicas.
7. ¿Sirve como equipo de seguridad certificado?
No. Este módulo es apropiado para aprendizaje y prototipos, pero no sustituye detectores certificados ni procedimientos profesionales de seguridad contra gases.
8. ¿Cómo se compara con MQ-2?
Ambos responden a varios gases combustibles; el MQ-5 está especialmente orientado a GLP y metano dentro de su intervalo especificado.
9. ¿En qué difiere del MQ-7?
El MQ-7 está orientado al monóxido de carbono y necesita ciclos térmicos; el MQ-5 se enfoca principalmente en gases combustibles.
10. ¿Es equivalente a un sensor infrarrojo?
No. El MQ-5 cambia su resistencia mediante un semiconductor calentado; un sensor infrarrojo utiliza absorción óptica y otra técnica de calibración.
