- Transistor NPN 300V 500mA Empaquetado TO-92 A42 [MPSA42] Transistor NPN 300V 500mA Empaquetado TO-92 A42

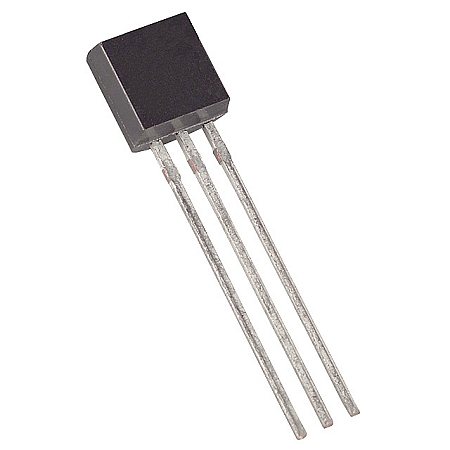

Transistor NPN 300V 500mA Empaquetado TO-92 A42
[MPSA42] Transistor NPN 300V 500mA Empaquetado TO-92 A42
https://electrofranko.com/shop/mpsa42-transistor-npn-300v-500ma-empaquetado-to-92-a42-894 https://electrofranko.com/web/image/product.template/894/image_1920?unique=8d83cc7MPSA42 Transistor NPN de Alto Voltaje
Transistor bipolar BJT de silicio diseñado para aplicaciones de conmutación y amplificación de alta tensión
El MPSA42 es un transistor de señal de silicio con estructura NPN, diseñado específicamente para aplicaciones que requieren un voltaje de ruptura excepcionalmente elevado. Su capacidad para gestionar hasta 300V lo convierte en la opción ideal para circuitos impresores de líneas telefónicas, etapas de video y encendido de lámparas de descarga. Su empaque compacto garantiza un aislamiento dieléctrico seguro en instrumentación.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Polaridad del transistor | NPN (Transistor Bipolar BJT) |
| Voltaje Colector-Emisor (VCEO) | 300V (Máximo de operación) |
| Voltaje Colector-Base (VCBO) | 300V (Límite superior) |
| Voltaje Base-Emisor (VEBO) | 6V (Límite absoluto) |
| Corriente de colector continua (IC) | 500 mA (0.5 A) |
| Ganancia de corriente continua (hFE) | 40 (Mínimo a IC = 10mA, VCE = 10V) |
| Ganancia hFE máxima registrada | 40 (Mínimo a IC = 100mA) |
| Disipación de potencia máxima (PD) | 625 mW (A temperatura ambiente de 25°C) |
| Voltaje de saturación (VCE sat) | 0.5V (Máximo a IC = 20mA, IB = 2mA) |
| Capacitancia de salida (Cobo) | 6.0 pF (Máximo a f = 1.0 MHz) |
| Encapsulado estándar | TO-92 (Cuerpo plástico de señal) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista plana inferior) |
|---|---|---|---|
| Pin 1 | Emisor (E) | Retorno de Corriente / Tierra (GND) | Izquierda |
| Pin 2 | Base (B) | Entrada de Control Lógica (Inyección) | Centro |
| Pin 3 | Colector (C) | Conexión a la Línea de Alta Carga | Derecha |
Ventajas del MPSA42
Soporte Extremo de Voltaje (300V): Su principal cualidad es la elevada resistencia dieléctrica colector-emisor, permitiendo conmutar líneas de alta tensión de forma totalmente estable.
Baja Capacitancia de Salida: Registra apenas 6.0 pF, lo que minimiza la distorsión de la señal a altas frecuencias y optimiza la nitidez en amplificadores de video.
Excelente Complemento Simétrico: Trabaja de manera coordinada junto al transistor PNP MPSA92, permitiendo el diseño de etapas de salida simétricas para instrumentación de alta tensión.
Formato TO-92 de Alta Densidad: Su tamaño miniatura ahorra un espacio crítico en tarjetas de circuito impreso (PCB) sin comprometer los límites de aislamiento de voltaje.
Aplicaciones Recomendadas
MPSA42 Transistor NPN de Alto Voltaje
Transistor bipolar BJT de silicio diseñado para aplicaciones de conmutación y amplificación de alta tensión
El MPSA42 es un transistor de señal de silicio con estructura NPN, diseñado específicamente para aplicaciones que requieren un voltaje de ruptura excepcionalmente elevado. Su capacidad para gestionar hasta 300V lo convierte en la opción ideal para circuitos impresores de líneas telefónicas, etapas de video y encendido de lámparas de descarga. Su empaque compacto garantiza un aislamiento dieléctrico seguro en instrumentación.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Polaridad del transistor | NPN (Transistor Bipolar BJT) |
| Voltaje Colector-Emisor (VCEO) | 300V (Máximo de operación) |
| Voltaje Colector-Base (VCBO) | 300V (Límite superior) |
| Voltaje Base-Emisor (VEBO) | 6V (Límite absoluto) |
| Corriente de colector continua (IC) | 500 mA (0.5 A) |
| Ganancia de corriente continua (hFE) | 40 (Mínimo a IC = 10mA, VCE = 10V) |
| Ganancia hFE máxima registrada | 40 (Mínimo a IC = 100mA) |
| Disipación de potencia máxima (PD) | 625 mW (A temperatura ambiente de 25°C) |
| Voltaje de saturación (VCE sat) | 0.5V (Máximo a IC = 20mA, IB = 2mA) |
| Capacitancia de salida (Cobo) | 6.0 pF (Máximo a f = 1.0 MHz) |
| Encapsulado estándar | TO-92 (Montaje por orificio) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista plana inferior) |
|---|---|---|---|
| Pin 1 | Emisor (E) | Retorno de Corriente / Tierra (GND) | Izquierda |
| Pin 2 | Base (B) | Entrada de Control Lógica (Inyección) | Centro |
| Pin 3 | Colector (C) | Conexión a la Línea de Alta Carga | Derecha |
Ventajas del MPSA42
Soporte Extremo de Voltaje (300V): Su principal cualidad es la elevada resistencia dieléctrica colector-emisor, permitiendo conmutar líneas de alta tensión de forma totalmente estable.
Baja Capacitancia de Salida: Registra apenas 6.0 pF, lo que minimiza la distorsión de la señal a altas frecuencias y optimiza la nitidez en amplificadores de video.
Excelente Complemento Simétrico: Trabaja de manera coordinada junto al transistor PNP MPSA92, permitiendo el diseño de etapas de salida simétricas para instrumentación de alta tensión.
Formato TO-92 de Alta Densidad: Su tamaño miniatura ahorra un espacio crítico en tarjetas de circuito impreso (PCB) sin comprometer los límites de aislamiento de voltaje.
Aplicaciones Recomendadas
MPSA42 Transistor NPN de Alto Voltaje
Transistor bipolar BJT de silicio diseñado para aplicaciones de conmutación y amplificación de alta tensión
El MPSA42 es un transistor de señal de silicio con estructura NPN, diseñado específicamente para aplicaciones que requieren un voltaje de ruptura excepcionalmente elevado. Su capacidad para gestionar hasta 300V lo convierte en la opción ideal para circuitos impresores de líneas telefónicas, etapas de video y encendido de lámparas de descarga. Su empaque compacto garantiza un aislamiento dieléctrico seguro en instrumentación.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Polaridad del transistor | NPN (Transistor Bipolar BJT) |
| Voltaje Colector-Emisor (VCEO) | 300V (Máximo de operación) |
| Voltaje Colector-Base (VCBO) | 300V (Límite superior) |
| Voltaje Base-Emisor (VEBO) | 6V (Límite absoluto) |
| Corriente de colector continua (IC) | 500 mA (0.5 A) |
| Ganancia de corriente continua (hFE) | 40 (Mínimo a IC = 10mA, VCE = 10V) |
| Ganancia hFE máxima registrada | 40 (Mínimo a IC = 100mA) |
| Disipación de potencia máxima (PD) | 625 mW (A temperatura ambiente de 25°C) |
| Voltaje de saturación (VCE sat) | 0.5V (Máximo a IC = 20mA, IB = 2mA) |
| Capacitancia de salida (Cobo) | 6.0 pF (Máximo a f = 1.0 MHz) |
| Encapsulado estándar | TO-92 (Cuerpo plástico de señal) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista plana inferior) |
|---|---|---|---|
| Pin 1 | Emisor (E) | Retorno de Corriente / Tierra (GND) | Izquierda |
| Pin 2 | Base (B) | Entrada de Control Lógica (Inyección) | Centro |
| Pin 3 | Colector (C) | Conexión a la Línea de Alta Carga | Derecha |
Ventajas del MPSA42
Soporte Extremo de Voltaje (300V): Su principal cualidad es la elevada resistencia dieléctrica colector-emisor, permitiendo conmutar líneas de alta tensión de forma totalmente estable.
Baja Capacitancia de Salida: Registra apenas 6.0 pF, lo que minimiza la distorsión de la señal a altas frecuencias y optimiza la nitidez en amplificadores de video.
Excelente Complemento Simétrico: Trabaja de manera coordinada junto al transistor PNP MPSA92, permitiendo el diseño de etapas de salida simétricas para instrumentación de alta tensión.
Formato TO-92 de Alta Densidad: Su tamaño miniatura ahorra un espacio crítico en tarjetas de circuito impreso (PCB) sin comprometer los límites de aislamiento de voltaje.
Aplicaciones Recomendadas
MPSA42 Transistor NPN de Alto Voltaje
Transistor bipolar BJT de silicio diseñado para aplicaciones de conmutación y amplificación de alta tensión
El MPSA42 es un transistor de señal de silicio con estructura NPN, diseñado específicamente para aplicaciones que requieren un voltaje de ruptura excepcionalmente elevado. Su capacidad para gestionar hasta 300V lo convierte en la opción ideal para circuitos impresores de líneas telefónicas, etapas de video y encendido de lámparas de descarga. Su empaque compacto garantiza un aislamiento dieléctrico seguro en instrumentación.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Polaridad del transistor | NPN (Transistor Bipolar BJT) |
| Voltaje Colector-Emisor (VCEO) | 300V (Máximo de operación) |
| Voltaje Colector-Base (VCBO) | 300V (Límite superior) |
| Voltaje Base-Emisor (VEBO) | 6V (Límite absoluto) |
| Corriente de colector continua (IC) | 500 mA (0.5 A) |
| Ganancia de corriente continua (hFE) | 40 (Mínimo a IC = 10mA, VCE = 10V) |
| Ganancia hFE máxima registrada | 40 (Mínimo a IC = 100mA) |
| Disipación de potencia máxima (PD) | 625 mW (A temperatura ambiente de 25°C) |
| Voltaje de saturación (VCE sat) | 0.5V (Máximo a IC = 20mA, IB = 2mA) |
| Capacitancia de salida (Cobo) | 6.0 pF (Máximo a f = 1.0 MHz) |
| Encapsulado estándar | TO-92 (Montaje por orificio) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista plana inferior) |
|---|---|---|---|
| Pin 1 | Emisor (E) | Retorno de Corriente / Tierra (GND) | Izquierda |
| Pin 2 | Base (B) | Entrada de Control Lógica (Inyección) | Centro |
| Pin 3 | Colector (C) | Conexión a la Línea de Alta Carga | Derecha |
Ventajas del MPSA42
Soporte Extremo de Voltaje (300V): Su principal cualidad es la elevada resistencia dieléctrica colector-emisor, permitiendo conmutar líneas de alta tensión de forma totalmente estable.
Baja Capacitancia de Salida: Registra apenas 6.0 pF, lo que minimiza la distorsión de la señal a altas frecuencias y optimiza la nitidez en amplificadores de video.
Excelente Complemento Simétrico: Trabaja de manera coordinada junto al transistor PNP MPSA92, permitiendo el diseño de etapas de salida simétricas para instrumentación de alta tensión.
Formato TO-92 de Alta Densidad: Su tamaño miniatura ahorra un espacio crítico en tarjetas de circuito impreso (PCB) sin comprometer los límites de aislamiento de voltaje.
Aplicaciones Recomendadas
