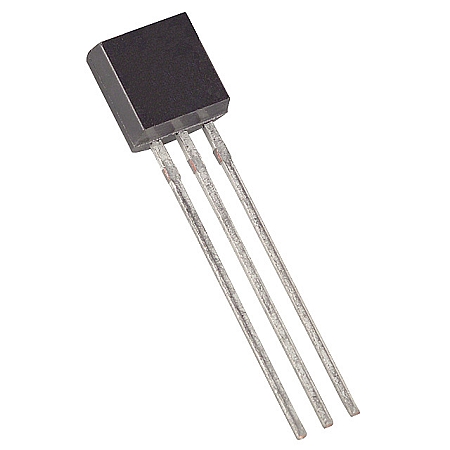

TRANSISTOR AMPLIFICADOR NPN
[MPSA06] TRANSISTOR AMPLIFICADOR NPN
https://electrofranko.com/shop/mpsa06-transistor-amplificador-npn-893 https://electrofranko.com/web/image/product.template/893/image_1920?unique=23cb8e8MPSA06 Transistor NPN de Amplificación General
Transistor bipolar BJT de silicio para aplicaciones de conmutación y baja potencia
El MPSA06 es un transistor de silicio de pequeña señal con estructura NPN, diseñado para circuitos de amplificación general y conmutación de baja potencia. Su versatilidad eléctrica le permite operar eficientemente en etapas previas de audio o como excitador de transistores de mayor envergadura. Su encapsulado clásico compacto asegura un acoplamiento perfecto en placas de circuito impreso densas y laboratorios didácticos.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Polaridad del transistor | NPN (Transistor Bipolar BJT) |
| Voltaje Colector-Emisor (VCEO) | 80V (Máximo) |
| Voltaje Colector-Base (VCBO) | 80V (Límite superior) |
| Voltaje Base-Emisor (VEBO) | 4V (Límite absoluto) |
| Corriente de colector continua (IC) | 500 mA (0.5 A) |
| Ganancia de corriente continua (hFE) | 100 (Mínimo a IC = 10mA, VCE = 1V) |
| Ganancia hFE máxima registrada | 100 (Mínimo a IC = 100mA) |
| Disipación de potencia máxima (PD) | 625 mW (A temperatura ambiente de 25°C) |
| Voltaje de saturación (VCE sat) | 0.25V (Máximo a IC = 100mA, IB = 10mA) |
| Frecuencia de transición (fT) | 100 MHz (Mínimo) |
| Encapsulado estándar | TO-92 (Cuerpo plástico compacto) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista plana inferior) |
|---|---|---|---|
| Pin 1 | Emisor (E) | Retorno de Corriente / Tierra (GND) | Izquierda |
| Pin 2 | Base (B) | Entrada de Control Lógica (Inyección) | Centro |
| Pin 3 | Colector (C) | Conexión a la Carga del Circuito | Derecha |
Ventajas del MPSA06
Excelente Margen de Voltaje (80V): Supera a los transistores comunes de señal como el 2N2222, brindando mayor estabilidad en circuitos propensos a ruidos de alimentación.
Corriente de Colector Optimizada: Soporta de manera continua flujos de corriente de hasta 500 mA, ideal para actuar como paso intermedio en cascadas Darlington.
Velocidad de Respuesta Elevada: Su frecuencia de transición de 100 MHz garantiza una conmutación limpia y un filtrado eficaz en sistemas de procesamiento analógico rápido.
Formato Compacto y Práctico: El encapsulado clásico TO-92 simplifica el prototipado rápido en protoboards y reduce ostensiblemente las dimensiones de los diseños impresos.
Aplicaciones Recomendadas
