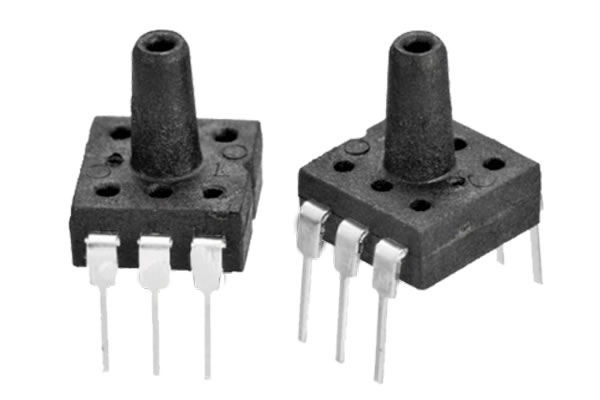

MPS20N0040D-D Sensor de Presión Integrado 0-5 psi (40kPa) DIP-6 para Arduino y Raspberry
[MPS20N0040D-D] MPS20N0040D-D Sensor de Presión Integrado 0-5 psi (40kPa) DIP-6 para Arduino y Raspberry
Referencia Interna:
MPS20N0040D-D
Sensor de Presión MPS20N0040D-D
Transductor piezorresistivo de presión de aire entre 0 y 40 kPa.
El MPS20N0040D-D contiene un puente piezorresistivo cuya señal diferencial cambia con presión aplicada. Necesita excitación estable, amplificación de instrumentación y calibración.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Rango de presión | 0 a 40 kPa |
| Tipo | Presión manométrica |
| Excitación | 5 V CC típica |
| Salida | Puente diferencial en milivoltios |
| Sensibilidad típica | Aproximadamente 50 mV a escala completa |
| Encapsulado | DIP de seis pines con puerto |
| Compatibilidad | Arduino y Raspberry Pi mediante amplificador/ADC |
| Características adicionales | Valor |
|---|---|
| Principio | MEMS piezorresistivo |
| Medio | Aire o gases compatibles y secos |
| Impedancia de entrada | Puente resistivo |
| Compensación | No integrada |
| Calibración | Cero y escala requeridos |
| Aplicaciones | Esfigmomanómetros y presión neumática |
Ventajas y aplicaciones
Integración sencilla: Su interfaz facilita incorporarlo en prototipos electrónicos mediante conexiones claras y pocos componentes externos adicionales.
Formato compacto: La placa ocupa poco espacio y puede instalarse fácilmente dentro de equipos, robots y proyectos educativos portátiles.
Respuesta práctica: Proporciona datos útiles para supervisión, automatización o control cuando trabaja dentro de sus límites eléctricos especificados.
Compatibilidad amplia: Puede utilizarse con Arduino y Raspberry Pi aplicando alimentación, adaptación de nivel o conversión analógica cuando corresponda.
Aplicaciones educativas: Permite estudiar sensores, adquisición de datos y programación mediante experimentos repetibles y proyectos funcionales de bajo costo.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El ejemplo presupone un HX710B conectado entre el puente y Arduino; muestra cuentas crudas que después deben calibrarse.
const byte CK=2,DT=3;
long leer(){while(digitalRead(DT));long v=0;for(byte i=0;i<24;i++){digitalWrite(CK,1);v=v<<1|digitalRead(DT);digitalWrite(CK,0);}digitalWrite(CK,1);digitalWrite(CK,0);return v;}
void setup(){Serial.begin(9600);pinMode(CK,OUTPUT);pinMode(DT,INPUT);}
void loop(){Serial.println(leer());delay(200);}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué función cumple el MPS20N0040D-D?
El MPS20N0040D-D realiza la función indicada utilizando su principio físico y entrega una señal procesable dentro de sus límites eléctricos especificados.
2. ¿Qué alimentación necesita?
Debe utilizar exactamente la tensión indicada, compartir tierra con el controlador y evitar inversiones de polaridad o señales superiores al máximo permitido.
3. ¿Cómo debe instalarse?
Debe montarse sin esfuerzos sobre terminales, con cables cortos, alimentación estable y ubicación compatible con la magnitud que necesita detectar.
4. ¿Qué puede alterar sus lecturas?
La temperatura, ruido eléctrico, montaje, alimentación y condiciones ambientales pueden modificar la respuesta obtenida dentro de una aplicación real durante.
5. ¿Es compatible con Arduino Uno?
Sí. Arduino puede leer su interfaz utilizando los pines y bibliotecas apropiados, respetando siempre la tensión de alimentación especificada durante.
6. ¿Puede utilizarse con Raspberry Pi?
Sí, respetando 3,3 voltios en GPIO y agregando ADC o adaptación de nivel cuando la salida del módulo lo requiera.
7. ¿Necesita calibración?
Las mediciones relativas o analógicas necesitan calibración; los dispositivos digitales también pueden requerir compensación, offsets y verificación frente a referencias conocidas.
8. ¿Cómo se compara con BMP280?
MPS20N0040D-D mide presión diferencial mediante puente analógico; BMP280 entrega presión barométrica absoluta compensada digitalmente por I²C o SPI durante el.
9. ¿En qué difiere de MPX5010?
MPS20N0040D-D necesita amplificación externa; MPX5010 integra acondicionamiento y ofrece una salida analógica de mayor nivel ya compensada durante el funcionamiento.
10. ¿Puede conectarse directamente a Arduino?
La señal es demasiado pequeña para buena resolución con el ADC estándar; debe amplificarse y calibrarse antes de convertirla a presión.
