  2. MP1584 Modulo Conversor DC-DC Buck / Step Down 3A Regulador de Voltaje Ajustable

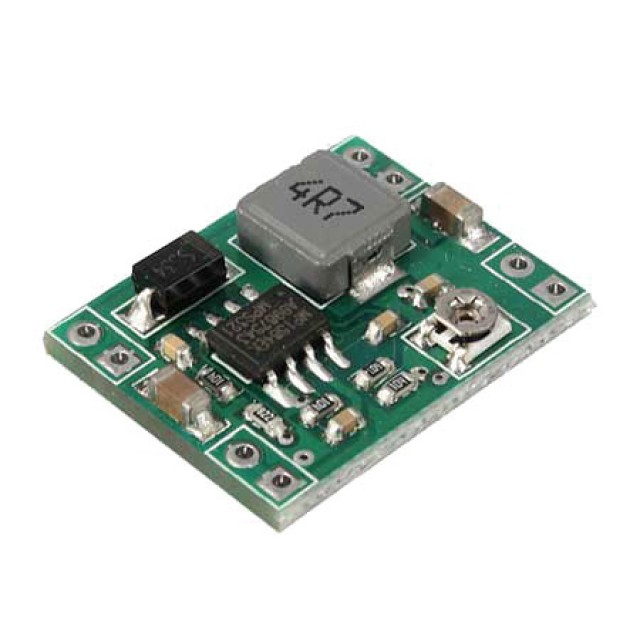

MP1584 Modulo Conversor DC-DC Buck / Step Down 3A Regulador de Voltaje Ajustable

https://electrofranko.com/web/image/product.template/890/image_1920?unique=ce9946b

S/ 6.00 6.0 PEN S/ 6.00

S/ 6.00

Not Available For Sale

Esta combinación no existe.

Contáctenos

Referencia Interna: MP1584-PCB

Conversor DC-DC Step Down MP1584
Reductor de Voltaje Ajustable 3A

El MP1584 es un módulo reductor de voltaje DC-DC (Step Down o Buck Converter) compacto, eficiente y confiable, basado en el chip MP1584EN. Permite convertir voltajes de entrada de hasta 28V en una salida regulable entre 0.8V y 20V, con una corriente máxima de 3A. Ideal para alimentar microcontroladores, módulos electrónicos y sistemas de bajo consumo desde fuentes mayores.

Característica Descripción
ModeloMP1584
TipoConversor DC-DC Step Down (Buck Converter)
Chip controladorMP1584EN
Voltaje de entrada4.5V – 28V DC
Voltaje de salida0.8V – 20V DC ajustable
Corriente máxima de salida3A (recomendado ≤ 2A continuo)
Frecuencia de conmutación1.5 MHz
EficienciaHasta 92%
ProteccionesSobrecorriente, sobretemperatura, bajo voltaje
AjustePotenciómetro para regulación del voltaje de salida
Dimensiones22 mm × 17 mm × 4 mm aprox.
Peso≈ 5 g
Temperatura de trabajo–20 °C a +85 °C

Conexiones

Terminal Función
IN+Entrada de voltaje positivo (DC)
IN–Entrada negativa (GND)
OUT+Salida positiva ajustable
OUT–Salida negativa (GND)
V-ADJPotenciómetro para ajustar el voltaje de salida

Aplicaciones

  • Reducción de voltaje en proyectos con baterías o fuentes DC
  • Alimentación de módulos Arduino, ESP32 y Raspberry Pi
  • Fuentes de alimentación ajustables
  • Conversión de 12V a 5V, 3.3V o 9V
  • Cargadores de baterías y sistemas portátiles
  • Proyectos de robótica y electrónica de precisión
