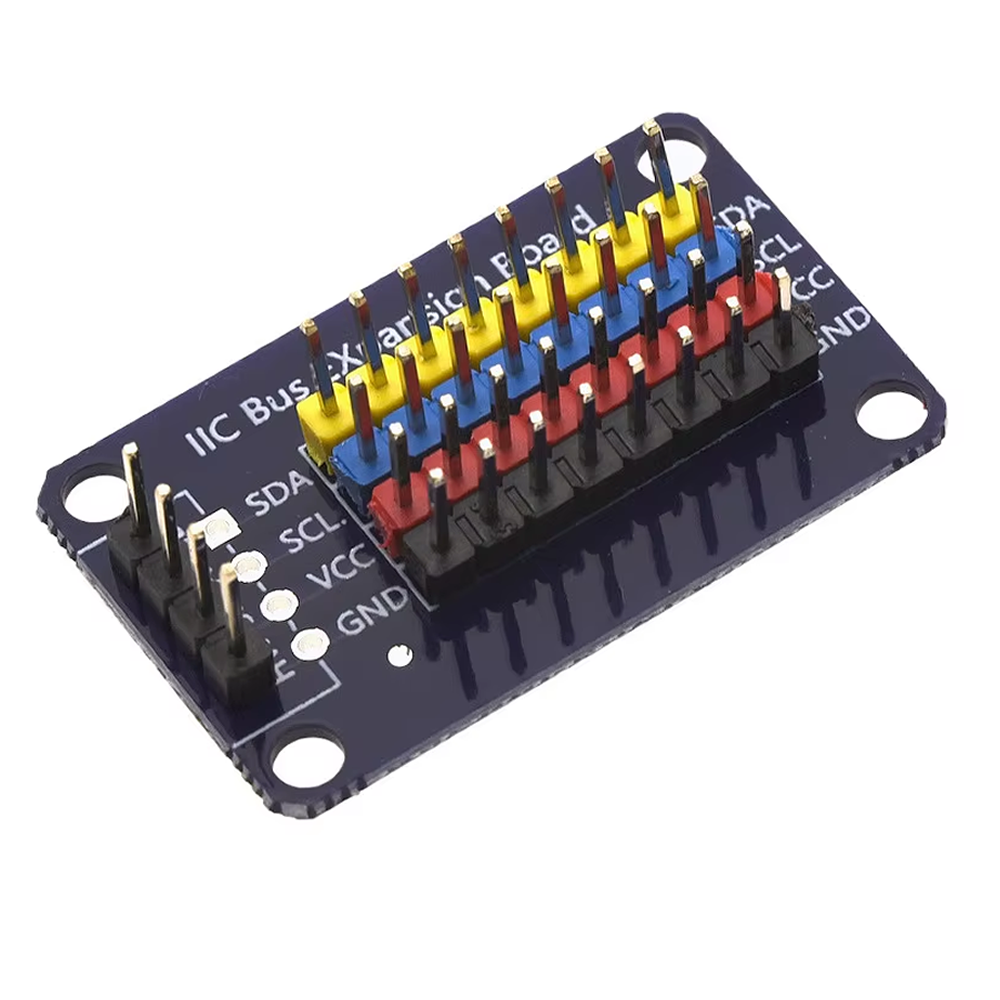

Tarjeta de Expansión I2C de 8 Canales - Divisor / Expansor de Interfaz I2C

[MOD-I2C] Tarjeta de Expansión I2C de 8 Canales - Divisor / Expansor de Interfaz I2C

https://electrofranko.com/web/image/product.template/55488/image_1920?unique=50403ad

S/ 9.00 9.0 PEN S/ 9.00

S/ 9.00

Not Available For Sale

Esta combinación no existe.

Contáctenos

Términos y condiciones
Envío: 2-3 días laborales

Referencia Interna: MOD-I2C

Tarjeta de Expansión I2C de 8 Canales - Divisor / Expansor de Interfaz

Módulo expansor y divisor de bus I2C para conectar múltiples sensores y dispositivos de manera organizada sin enredos de cables.

La Tarjeta de Expansión I2C de 8 Canales es un accesorio indispensable para proyectos de electrónica avanzados que emplean múltiples módulos basados en comunicación I2C. Este divisor permite ramificar un único bus maestro proveniente de un microcontrolador (como Arduino, ESP32 o Raspberry Pi) en hasta ocho salidas paralelas independientes, distribuyendo eficientemente las líneas de alimentación (VCC, GND) y las señales de datos y reloj (SDA, SCL). Su diseño optimiza el espacio en protoboards y facilita el montaje modular de sensores.

Especificaciones Técnicas

Parámetro EléctricoRango / Valor Oficial
Voltaje de OperaciónDependiente del sistema maestro (3.3V / 5V DC)
Canales de Expansión8 canales de salida paralelos
Interfaz de ComunicaciónBus I2C (SDA, SCL)
Pines por CanalGND, VCC, SCL, SDA
Tipo de ConexiónPines macho estándar de paso 2.54 mm
Corriente Máxima SoportadaLimitada por las pistas de la placa y cableado maestro
Parámetro Físico / EstructuraRango / Valor Oficial
Factor de FormaPlaca PCB compacta con orificios de fijación perimetrales
Organización de PinesCodificación por filas para evitar errores de conexión
Dimensiones de la PlacaFormato compacto optimizado para prototipos
Temperatura Operativa-40°C a +85°C
Aplicaciones PrincipalesPrototipado IoT, estaciones meteorológicas y sistemas multi-sensor
CompatibilidadArduino, ESP32, Raspberry Pi, STM32 y sensores I2C

Ventajas Clave de la Tarjeta de Expansión I2C

• Organización Absoluta de Cableado: Elimina el desorden de empalmes múltiples y conexiones en puente sobre una protoboard al centralizar la distribución del bus.

• Distribución Paralela Limpia: Permite conectar hasta ocho dispositivos de manera simultánea compartiendo las líneas principales de control del microcontrolador.

• Compatibilidad Universal: Funciona con cualquier plataforma de desarrollo que utilice protocolos I2C estándar de 3.3V o 5V.

La placa cuenta con un puerto de entrada principal y ocho puertos de salida organizados sistemáticamente para facilitar el conexionado físico.

Galería Dinámica de Conexiones de Hardware

Esquema 1: Conexión de entrada desde el microcontrolador
Esquema 3: Puertos de salida paralelos
Esquema 2: Lineas de potencia distribuidas
Esquema 4: Orificios de sujeción mecánica
Guía Esencial de Conexión y Montaje de Hardware: Conecte el bus I2C principal de su tarjeta de desarrollo (SDA, SCL, VCC y GND) al bloque de pines de entrada del expansor. A partir de allí, utilice cualquiera de las 8 salidas disponibles para conectar sus sensores o módulos adicionales de forma limpia y directa.
1. ¿En qué se diferencia este expansor pasivo de un multiplexor I2C activo como el TCA9548A?
Este módulo es un divisor pasivo que conecta todas las salidas en paralelo al mismo bus, por lo que no puede aislar canales ni resolver conflictos de direcciones idénticas; los multiplexores activos como el TCA9548A sí permiten conmutar canales de forma independiente para conectar sensores con la misma dirección I2C.
2. ¿Es mejor utilizar este divisor de puertos frente a conectar los sensores en cadena (daisy chain) en el bus I2C?
Sí, este divisor ofrece una topología en estrella o distribución centralizada mucho más ordenada y segura frente a la conexión en cadena, evitando que un fallo o desconexión en un sensor intercepte la comunicación hacia los demás dispositivos del bus.
3. ¿Cuál es la función principal de esta tarjeta?
Su propósito fundamental es ramificar un único puerto de comunicación I2C en ocho salidas paralelas idénticas para simplificar el cableado.
4. ¿Qué pines incluye cada uno de los canales de salida?
Cada canal proporciona de forma independiente las cuatro líneas básicas del protocolo: GND, VCC, SCL y SDA.
5. ¿Requiere controladores o librerías especiales para funcionar?
No. Al ser un expansor puramente pasivo de conexiones físicas, no utiliza direcciones de registro ni demanda código adicional en el microcontrolador.
6. ¿Se pueden conectar dispositivos de 3.3V y de 5V al mismo tiempo?
No se recomienda mezclar voltajes de alimentación directamente en el mismo bus a menos que se utilicen circuitos de conversión de nivel lógico adecuados para proteger los componentes.
7. ¿Cuántos dispositivos se pueden conectar en total a esta placa de expansión?
Permite conectar hasta un máximo de ocho dispositivos o módulos periféricos distribuidos en sus puertos de salida paralelos.
8. ¿Se pueden conectar sensores con la misma dirección I2C usando esta tarjeta?
No. Debido a que es una placa divisora pasiva, todos los dispositivos comparten el mismo bus eléctrico y sufrirán colisiones si poseen direcciones idénticas.
9. ¿Causa una caída notable de voltaje o degradación de la señal I2C?
Para longitudes de cable estándar en prototipos, la degradación es mínima, aunque en expansiones muy extensas se debe considerar la capacitancia total del bus.
10. ¿Qué aplicaciones prácticas son ideales para este módulo expansor?
Es perfecto para prototipos educativos, bancos de pruebas con múltiples módulos I2C de diferentes direcciones y proyectos de robótica o domótica ordenada.
