MOC3041

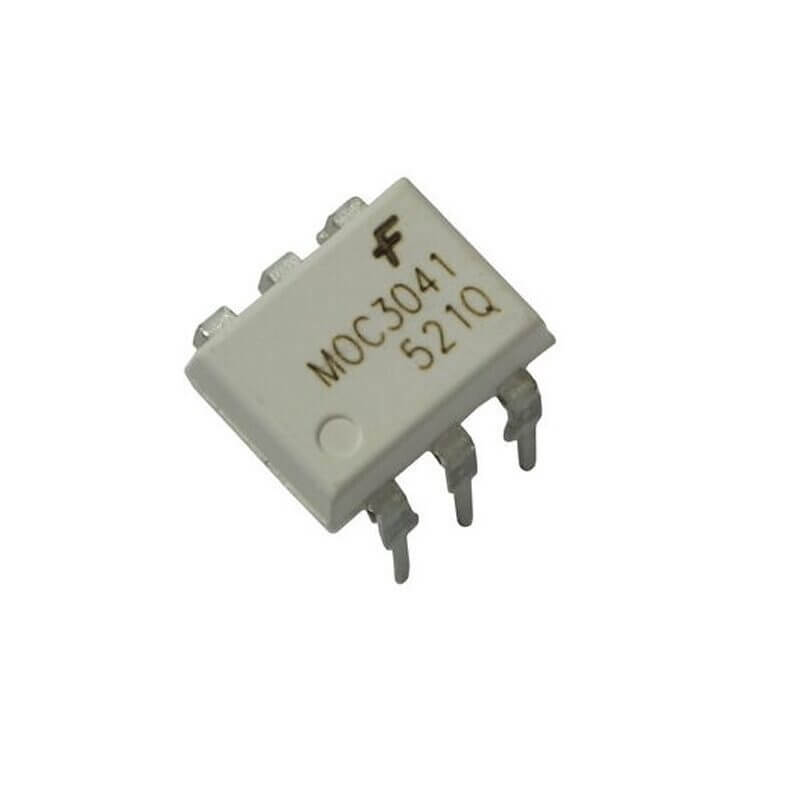

MOC3041 Optoacoplador con Salida a Optotriac Con Cruce por Cero
Aislador de acoplamiento óptico para conmutación segura y libre de ruido en transiciones de corriente alterna
El MOC3041 es un optoacoplador industrial avanzado que incorpora un diodo emisor infrarrojo junto a un detector bilateral de silicio que actúa como Triac. Su arquitectura interna integra un circuito de cruce por cero que impide el disparo del componente si el voltaje de corriente alterna supera los veinte voltios. Su encapsulado clásico asegura un acoplamiento idóneo en relés de estado sólido y cargas inductivas.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de salida del integrado | Driver Optotriac (Salida de CA bilateral) |
| Circuito de cruce por cero | Posee circuito integrado (Zero-Crossing Network) |
| Voltaje de inhibición máximo | 20 V (Bloquea el disparo por encima de este umbral) |
| Voltaje pico de estado bloqueado (VDRM) | 400 V (Soporta transitorios de líneas estándar de CA) |
| Voltaje de aislamiento (Viso) | 7500 Vpk (Máxima separación de aislamiento galvánico) |
| Corriente directa del LED (IF) | 60 mA (Límite absoluto continuo para el emisor) |
| Corriente de disparo LED máxima (IFT) | 15 mA (Umbral requerido para garantizar la conmutación) |
| Corriente RMS en estado activo (IT RMS) | 100 mA (Flujo permanente admisible por el optotriac) |
| Inmunidad dV/dt estática típica | 1000 V/µs (Extrema robustez ante ruidos inductivos) |
| Rango térmico de operación | -40°C a 85°C (Estabilidad extendida de grado industrial) |
| Encapsulado estándar | DIP-6 (Plástico estándar de inserción de 6 pines) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista superior con muesca hacia arriba) |
|---|---|---|---|
| Pin 1 | Ánodo (A) | Terminal positivo de entrada del LED infrarrojo interno | Superior Izquierda |
| Pin 2 | Cátodo (K) | Terminal negativo de retorno del LED infrarrojo interno | Centro Izquierda |
| Pin 3 | N.C. | Sin conexión interna (Aislamiento físico interno) | Inferior Izquierda |
| Pin 4 | Terminal Principal 1 (MT1) | Borne de salida del optotriac para conmutación alterna | Inferior Derecha |
| Pin 5 | N.C. | Sin conexión interna / Espaciador de seguridad de alto voltaje | Centro Derecha |
| Pin 6 | Terminal Principal 2 (MT2) | Borne de salida del optotriac acoplado a la red AC | Superior Derecha |
Ventajas del MOC3041
Red de Cruce por Cero Integrada: Al esperar de forma automática a que la onda senoidal pase por 0V antes de encenderse, suprime por completo los ruidos de alta frecuencia de RF generados por conmutaciones abruptas.
Barrera Dieléctrica Masiva (7.5 kV): Brinda una separación galvánica insuperable, salvaguardando microcontroladores sensibles de picos inversos y cortocircuitos de la línea eléctrica.
Inmunidad dV/dt Sobresaliente (1000 V/µs): Diseñado específicamente para resistir cambios bruscos de voltaje causados por cargas inductivas pesadas, anulando los encendidos involuntarios.
Disparo PWM Amigable de 15 mA: Excitación directa desde lógica digital ordinaria sin requerir drivers o amplificadores intermedios complejos en placa.
Aplicaciones Recomendadas
