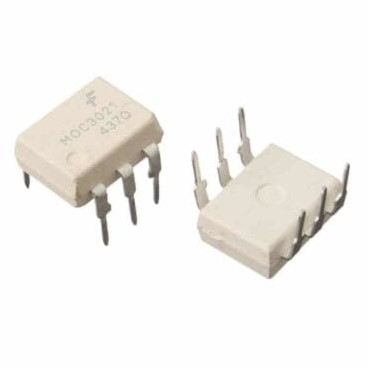

- Opto Aislador con SAlida de TRIAC [MOC3021 ] Opto Aislador con SAlida de TRIAC
Opto Aislador con SAlida de TRIAC
[MOC3021 ] Opto Aislador con SAlida de TRIAC
https://electrofranko.com/shop/moc3021-opto-aislador-con-salida-de-triac-885 https://electrofranko.com/web/image/product.template/885/image_1920?unique=a8ff350
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
MOC3021
MOC3021 Optoacoplador con Salida a Optotriac Sin Cruce por Cero
Aislador de acoplamiento óptico de alta velocidad para control de fase y disparo de Triacs de potencia externos
El MOC3021 es un optoacoplador de potencia que incorpora un diodo emisor de luz infrarroja de arseniuro de galio acoplado ópticamente a un interruptor de silicio bilateral basado en Triac. Al no tener circuito de detección de cruce por cero, permite el disparo instantáneo en cualquier punto de la onda senoidal de corriente alterna. Su encapsulado clásico asegura un acoplamiento idóneo en sistemas de control de fase y dimmers.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de salida del integrado | Driver Optotriac (Salida de CA bilateral) |
| Circuito de cruce por cero | No posee (Habilitado para modulación por control de fase) |
| Voltaje de aislamiento (Viso) | 7500 Vpk (Máxima rigidez dieléctrica de aislamiento galvánico) |
| Voltaje pico de estado bloqueado (VDRM) | 400 V (Soporta de forma segura picos transitorios de red) |
| Corriente directa del LED (IF) | 60 mA (Límite absoluto continuo para el emisor) |
| Corriente de disparo LED típica (IFT) | 15 mA (Umbral máximo garantizado para conmutar la salida) |
| Corriente RMS en estado activo (IT RMS) | 100 mA (Flujo permanente admisible por el optotriac) |
| Corriente pico repetitiva directa (ITSM) | 1.0 A (Máximo flujo admitido para un pulso de 1.0 ms) |
| Inmunidad dV/dt estática típica | 10 V/µs (Inmunidad frente a conmutaciones de ruido crítico) |
| Rango térmico de almacenamiento | -55°C a 150°C (Grado de estabilidad industrial continuo) |
| Encapsulado estándar | DIP-6 (Plástico estándar de inserción de 6 pines) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista superior con muesca hacia arriba) |
|---|---|---|---|
| Pin 1 | Ánodo (A) | Terminal positivo de entrada del LED infrarrojo interno | Superior Izquierda |
| Pin 2 | Cátodo (K) | Terminal negativo de retorno del LED infrarrojo interno | Centro Izquierda |
| Pin 3 | N.C. | Sin conexión interna (Aislamiento físico interno) | Inferior Izquierda |
| Pin 4 | Terminal Principal 1 (MT1) | Borne de salida del optotriac para conexión alterna | Inferior Derecha |
| Pin 5 | N.C. | Sin conexión interna / Espaciador de seguridad de alto voltaje | Centro Derecha |
| Pin 6 | Terminal Principal 2 (MT2) | Borne de salida del optotriac acoplado a la red AC | Superior Derecha |
Ventajas del MOC3021
Control de Fase Instantáneo (Sin Cruce por Cero): Al activarse inmediatamente al recibir corriente en el LED, posibilita implementar dimmers analógicos y variar la potencia entregada a la carga.
Barrera Dieléctrica Insuperable (7.5 kV): Brinda una separación galvánica masiva y confiable, aislando circuitos de lógica lógica de 5V contra perturbaciones de la red eléctrica comercial.
Disparo Sencillo con Microcontroladores: Su baja corriente de disparo de 15 mA permite excitar el emisor óptico directamente desde salidas digitales CMOS o TTL.
Robustez ante Tensiones de Bloqueo (400V): Su alta tolerancia dieléctrica estática lo vuelve ideal para trabajar de forma estable en sistemas de corriente alterna de 110V/220V sin disparos falsos.
Aplicaciones Recomendadas
