Módulo Circuito Acelerómetro Digital Impreso

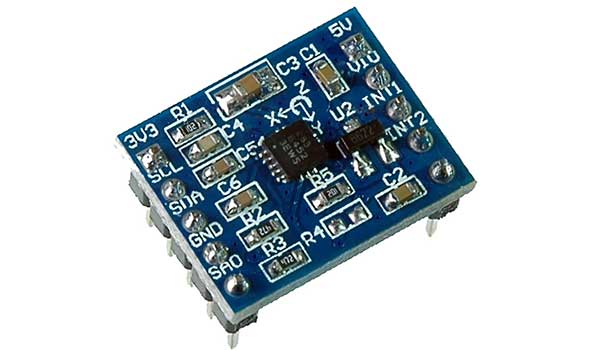

[MMA8452-PCB] Módulo Circuito Acelerómetro Digital Impreso
Referencia Interna:
MMA8452-PCB
Módulo acelerómetro digital MMA8452Q
Acelerómetro triaxial para movimiento e inclinación
Acelerómetro triaxial digital de bajo consumo con resolución de 12 bits, rangos seleccionables de ±2 g, ±4 g y ±8 g e interfaz I²C. Integra detección de orientación, movimiento, pulso, caída libre y un búfer FIFO, reduciendo trabajo del microcontrolador. Resulta adecuado para dispositivos portátiles, inclinación, registro de actividad y alarmas. Sus pines funcionan a baja tensión; la compatibilidad directa con 5 V depende exclusivamente del adaptador incluido en el PCB.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Sensor | MMA8452Q |
| Resolución | 12 bits |
| Rangos | ±2 g, ±4 g y ±8 g |
| Interfaz | I²C hasta 2,25 MHz |
| Alimentación | 1,95–3,6 V |
| Frecuencia de datos | 1,56–800 Hz |
| Compatibilidad | Arduino y Raspberry Pi con niveles adecuados |
| Características adicionales | Valor |
|---|---|
| Direcciones I²C | 0x1C o 0x1D |
| FIFO | 32 muestras |
| Interrupciones | Movimiento, orientación, pulso y caída libre |
| Consumo | Modos de bajo consumo configurables |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El ejemplo usa una biblioteca compatible para leer aceleración en m/s². Selecciona ±2 g para obtener mayor resolución en inclinación.
#include <Wire.h>
#include <Adafruit_MMA8451.h>
#include <Adafruit_Sensor.h>
Adafruit_MMA8451 mma;
void setup(){
Serial.begin(115200);
if(!mma.begin()){Serial.println("MMA8452 no detectado");while(1);}
mma.setRange(MMA8451_RANGE_2_G);
}
void loop(){
mma.read(); sensors_event_t e;mma.getEvent(&e);
Serial.print("X:");Serial.print(e.acceleration.x,2);
Serial.print(" Y:");Serial.print(e.acceleration.y,2);
Serial.print(" Z:");Serial.print(e.acceleration.z,2);Serial.println(" m/s2");
delay(200);
}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué mide realmente este acelerómetro?
Mide aceleración específica en tres ejes, incluyendo gravedad; en reposo un eje alineado verticalmente registra aproximadamente una unidad g durante.
2. ¿Puede calcular inclinación absoluta?
Sí cuando permanece casi estático, usando componentes de gravedad; durante movimiento, aceleraciones lineales introducen errores que requieren filtrado o sensores adicionales.
3. ¿Cómo debe calibrarse el cero?
Registra cada eje en orientaciones conocidas, calcula offset y escala, y aplica esos coeficientes sin exceder el rango configurado durante.
4. ¿Por qué las lecturas fluctúan estando quieto?
Ruido eléctrico, vibración, cuantización, temperatura y fuente inestable generan variación; promediado y desacoplo reducen ruido a costa de respuesta durante.
5. ¿Puede obtener posición integrando aceleración?
Teóricamente sí, pero pequeños errores y sesgo crecen rápidamente al integrar dos veces; sin referencias externas la posición deriva considerablemente.
6. ¿Qué rango debe seleccionarse?
Utiliza el menor rango que cubra los impactos esperados para maximizar sensibilidad; un rango mayor evita saturación durante movimientos intensos.
7. ¿Cómo se orientan los ejes X, Y y Z?
Las flechas o el encapsulado definen cada eje; confirma el dibujo del PCB porque la orientación física cambia entre módulos comerciales.
8. ¿Es compatible con Raspberry Pi?
Sí, usando I²C/SPI o un ADC para modelos analógicos, siempre con alimentación y niveles compatibles con GPIO de 3,3 V.
9. ¿Cómo se compara con MMA7455?
MMA8452 ofrece las funciones indicadas en esta ficha; MMA7455 utiliza otra resolución, interfaz o rango y no reemplaza siempre directamente.
10. ¿Cuándo conviene una IMU como MPU6050?
Cuando también se necesita velocidad angular; una IMU combina acelerómetro y giroscopio, permitiendo estimar orientación dinámica mediante fusión sensorial durante.
