Sensor de Temperatura sin Contacto MLX90614
[MLX90614-PCB] Sensor de Temperatura sin Contacto MLX90614
Referencia Interna:
MLX90614-PCB

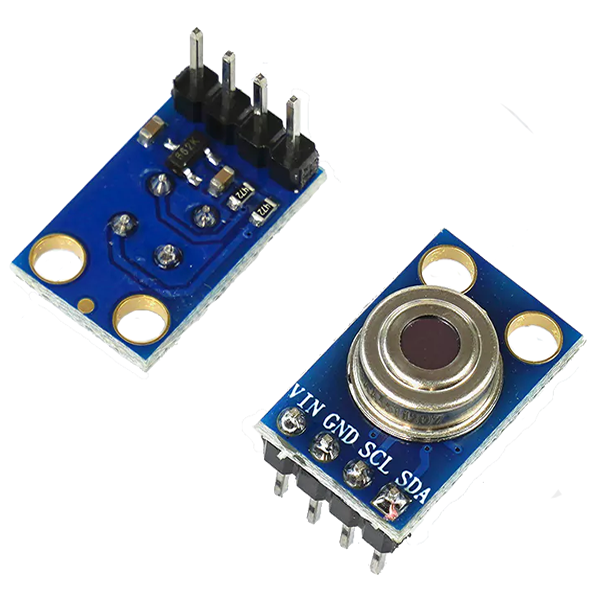

Termómetro infrarrojo MLX90614 en PCB
Temperatura sin contacto mediante SMBus/I²C
El MLX90614-PCB mide temperatura superficial sin contacto detectando radiación infrarroja y compensándola con su sensor ambiente interno. Entrega temperatura de objeto y ambiente mediante SMBus compatible con I²C, siendo útil en monitoreo térmico, procesos y detección de presencia caliente. La lectura representa el promedio dentro de su campo de visión, no un punto láser. Arduino y Raspberry Pi pueden utilizarlo, cuidando tensión, emisividad y distancia.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Sensor | Melexis MLX90614 |
| Medición | Temperatura ambiente y objeto |
| Interfaz | SMBus compatible con I²C |
| Dirección habitual | 0x5A |
| Alimentación | Según variante: 3 V o 5 V; módulo puede regular |
| Resolución digital | 0,02 °C |
| Compatibilidad | Arduino y Raspberry Pi por I²C |
| Características adicionales | Valor |
|---|---|
| Rango objeto | Aproximadamente −70 a 380 °C según variante |
| Rango ambiente | Aproximadamente −40 a 125 °C |
| Campo de visión | Depende del sufijo óptico |
| Emisividad | Configurable en EEPROM con precaución |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El programa verifica comunicación y muestra por separado temperatura ambiente y temperatura promedio del objeto dos veces por segundo.
#include <Wire.h>
#include <Adafruit_MLX90614.h>
Adafruit_MLX90614 mlx;
void setup(){Serial.begin(115200);Wire.begin();if(!mlx.begin()){Serial.println("MLX90614 no detectado");while(1);}}
void loop(){double ambiente=mlx.readAmbientTempC(),objeto=mlx.readObjectTempC();Serial.print("Ambiente: ");Serial.print(ambiente,2);Serial.print(" C | Objeto: ");Serial.print(objeto,2);Serial.println(" C");delay(500);}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué alimentación necesita?
el MLX90614 requiere según variante y PCB, normalmente 3,3 o 5 V. Utiliza una fuente estable, cableado corto y desacoplo cercano para evitar reinicios, ruido.
2. ¿Cómo se conecta al controlador?
La interfaz principal es SMBus/I²C, dirección usual 0x5A. Comprueba el pinout, niveles lógicos y tierra común antes de energizar o cargar el programa incluido.
3. ¿Es compatible con Arduino Uno?
Sí, respetando tensión, corriente e interfaz. El ejemplo incluido sirve como punto de partida y deja visibles los parámetros que requieren ajuste.
4. ¿Puede utilizarse con Raspberry Pi?
Sí cuando la interfaz es compatible, pero sus GPIO toleran solamente 3,3 V; las señales mayores necesitan adaptación y protección apropiadas.
5. ¿Qué conviene revisar antes de instalarlo?
Verifica serigrafía, polaridad, revisión del PCB, posición de puentes y tensión real; módulos visualmente similares pueden incorporar circuitos o pinouts diferentes.
6. ¿Cómo se compara con DS18B20 de contacto?
Frente a DS18B20 de contacto, cambia la capacidad, interfaz y complejidad de integración; la elección correcta depende del proyecto, alimentación y precisión necesarias.
7. ¿Cómo se compara con MLX90640 de matriz térmica?
Comparado con MLX90640 de matriz térmica, ofrece un enfoque distinto en costo, rendimiento y conexiones; evalúa también disponibilidad de bibliotecas, documentación y repuestos.
8. ¿Necesita tocar el objeto?
No; mide radiación infrarroja, pero distancia y campo visual determinan cuánto del objetivo llena la medición y afectan el resultado final.
9. ¿Por qué falla sobre metal brillante?
Las superficies de baja emisividad reflejan radiación del ambiente; aplica cinta mate adecuada, corrige emisividad o utiliza medición de contacto.
10. ¿Incluye puntero láser?
No; el sensor no señala físicamente su campo de visión. Debes alinear mecánicamente el módulo y conocer la óptica de su variante.
