Referencia Interna: MJE13001

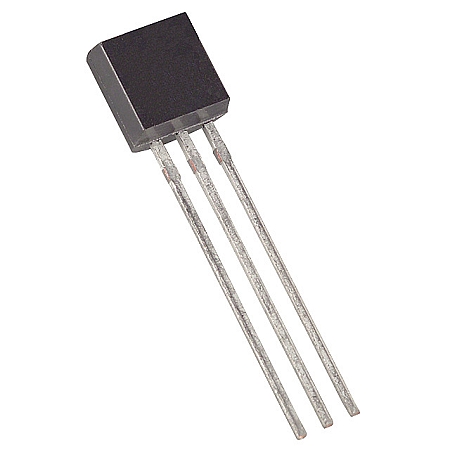

Transistor NPN de Alta Tensión en Encapsulado TO-92 - MJE13001

El MJE13001 es un transistor bipolar NPN de alta tensión, diseñado principalmente para aplicaciones de conmutación en fuentes de alimentación conmutadas y circuitos de control de potencia. Es ampliamente utilizado en fuentes SMPS, cargadores, balastos electrónicos y equipos de consumo donde se requiere operar con tensiones elevadas y corrientes moderadas. Su estructura permite una conmutación eficiente y estable, soportando condiciones exigentes de trabajo continuo. Gracias a su encapsulado TO-92, es fácil de montar en PCB, siendo una opción económica y confiable para reparación, mantenimiento y fabricación de equipos electrónicos de potencia ligera.

Especificaciones Técnicas

Tipo de dispositivoTransistor BJT NPN
EncapsuladoTO-92
Tensión colector-emisor (VCEO)400 V
Tensión colector-base (VCBO)400 V
Tensión emisor-base (VEBO)9 V
Corriente de colector (IC)200 mA
Corriente pico (ICM)400 mA (pulsos cortos)
Potencia de disipación (Ptot)1.2 W
Ganancia DC (hFE)Según condiciones de operación
Tiempo de conmutaciónAdecuado para SMPS
Configuración de pinesColector - Base - Emisor
Temperatura de operación-40 °C a 150 °C
Aplicaciones típicasFuentes conmutadas y cargadores
MJE13001 TO-92

Usos Comunes del MJE13001

  • • Fuentes de alimentación conmutadas: Muy usado en fuentes SMPS de baja y media potencia.
  • • Cargadores electrónicos: Empleado en cargadores de baterías y adaptadores AC/DC.
  • • Balastos electrónicos: Utilizado en circuitos de iluminación eficiente.
  • • Conmutación de alta tensión: Adecuado para manejar tensiones elevadas con corriente moderada.
  • • Reparación electrónica: Repuesto común en fuentes y equipos de consumo.

Consultar ficha técnica (Datasheet)

Descarga la hoja de datos del MJE13001 para conocer parámetros eléctricos y aplicaciones recomendadas.

Descargue su Datasheet (PDF)
