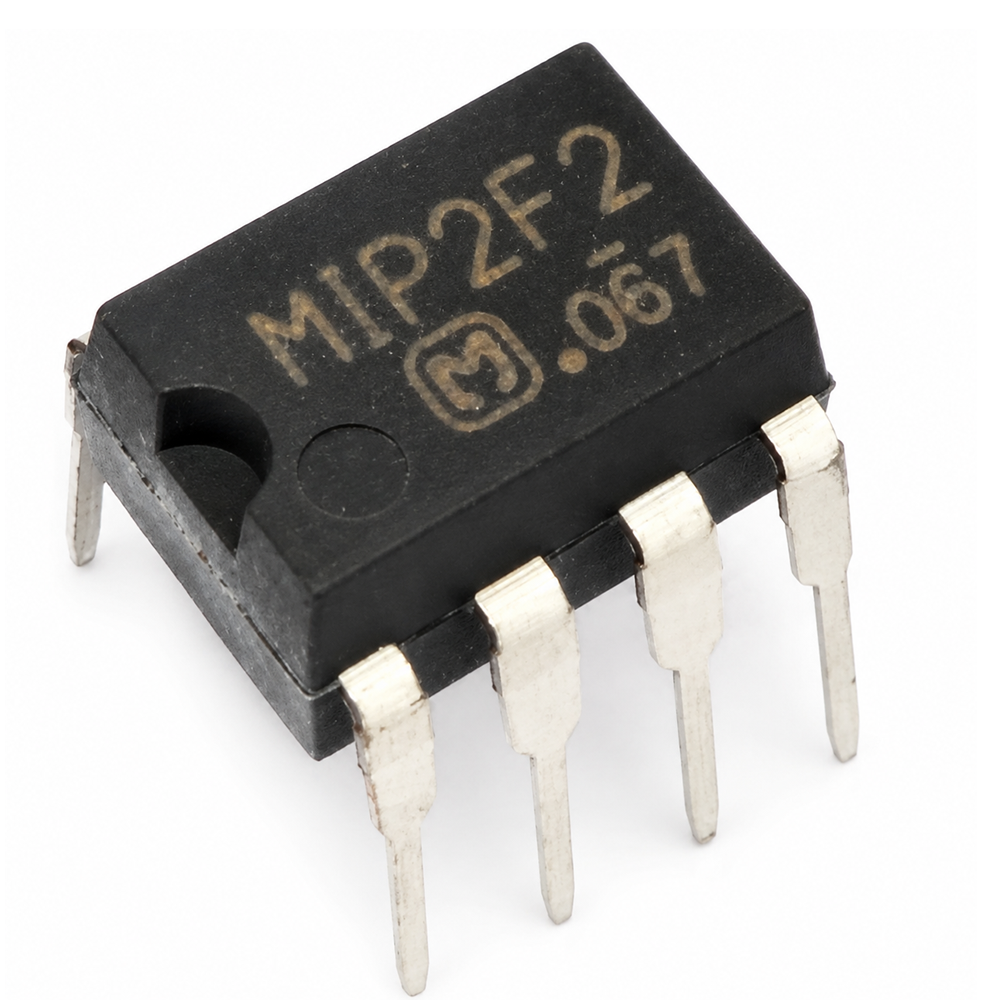

Circuito Integrado MIP2F2 Controlador Fuente Conmutada Dip8
[MIP2F2] Circuito Integrado MIP2F2 Controlador Fuente Conmutada Dip8
Referencia Interna:
MIP2F2
MIP2F2 — Controlador de fuente conmutada
MIP2F2: controlador de fuente conmutada con 700 V y una capacidad/corriente de trabajo de 0,7 A aprox.. Está orientado a fuentes flyback de baja potencia, ofreciendo una referencia concreta para reparación, diseño y desarrollo electrónico.
MIP2F2: controlador de fuente conmutada con 700 V y una capacidad/corriente de trabajo de 0,7 A aprox.. Está orientado a fuentes flyback de baja potencia, ofreciendo una referencia concreta para reparación, diseño y desarrollo electrónico.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Modelo | MIP2F2 |
| Tipo | Controlador de fuente conmutada |
| Tensión / aislamiento | 700 V |
| Corriente / capacidad | 0,7 A aprox. |
| Control / salida | PWM integrado |
| Encapsulado | DIP-8 |
| Temperatura | −20–125 °C |
| Aplicación principal | Fuentes flyback de baja potencia |
| Características adicionales | Valor |
|---|---|
| Resolución / estructura | 700 V |
| Canales / capacidad | 0,7 A aprox. |
| Interfaz / control | PWM integrado |
| Alimentación | 700 V |
| Encapsulado | DIP-8 |
| Temperatura | −20–125 °C |
| Montaje | THT |
| Aplicación | Fuentes flyback de baja potencia |
Usos Comunes
Reparación electrónica: Permite sustituir una referencia con la misma función cuando coinciden tensión, corriente, encapsulado y distribución de pines. Es especialmente útil para recuperar equipos sin rediseñar toda la etapa.
Prototipos y desarrollo: Resulta práctico para construir y comprobar circuitos de fuentes flyback de baja potencia, facilitando la evaluación de señales y el comportamiento del sistema antes de pasar a una solución definitiva.
Automatización e instrumentación: Puede incorporarse en equipos de control, medición y automatización cuando sus parámetros eléctricos y de interfaz son compatibles con el resto del circuito.
Diseño electrónico: Su función integrada permite reducir componentes externos y resolver una etapa concreta del circuito con una referencia ampliamente utilizada en electrónica.
Revisa el esquema de conexión y la identificación de terminales antes de instalar el componente. El pinout depende de la referencia y del encapsulado.
Esquemas y conexiones
Respuestas rápidas para elegir, instalar y utilizar correctamente el componente.
1. ¿Qué función cumple el MIP2F2?
El MIP2F2 es un controlador de fuente conmutada utilizado para fuentes flyback de baja potencia. Para seleccionar correctamente esta referencia deben compararse tensión, corriente o capacidad, encapsulado, pinout y condiciones de temperatura con los requisitos reales del circuito.
2. ¿Cuál es su tensión de trabajo?
La ficha indica 700 V. Este valor debe respetarse junto con los límites de corriente y temperatura. En dispositivos de potencia también es importante considerar sobretensiones y transitorios, porque la tensión nominal no representa por sí sola la condición completa del circuito.
3. ¿Qué corriente soporta?
El parámetro indicado es 0,7 A aprox.. La corriente real admisible depende también de temperatura, disipación, frecuencia y montaje. En diodos y dispositivos de potencia debe garantizarse una adecuada transferencia térmica cuando se trabaja cerca del límite nominal.
4. ¿Puedo reemplazarlo por una referencia similar?
Solo después de comparar función, tensión, corriente, pinout, encapsulado y características dinámicas. Dos componentes que parezcan equivalentes pueden comportarse de manera diferente por su recuperación, niveles lógicos, sensibilidad, aislamiento o distribución de terminales.
5. ¿Cómo identifico sus pines?
La identificación depende de la referencia y del encapsulado. Antes de soldar comprueba siempre el pinout correspondiente al modelo exacto. En componentes de potencia también debe distinguirse correctamente ánodo/cátodo, Gate, colector/emisor o terminales del puente.
6. ¿Necesita disipador?
Depende de la potencia que deba disipar. Cuando la corriente y las pérdidas generan una temperatura elevada, se necesita disipador o una PCB con capacidad térmica suficiente. El cálculo debe considerar resistencia térmica, temperatura ambiente y ciclo de trabajo.
7. ¿Sirve para reparación electrónica?
Sí. Muchos de estos componentes se encuentran en fuentes, placas de control, equipos industriales y circuitos digitales. Para una sustitución correcta no basta con que el componente físicamente encaje: deben coincidir los parámetros eléctricos y la función de la etapa.
8. ¿Cómo sé si está dañado?
En diodos se puede comprobar la caída de tensión y detectar cortocircuito o circuito abierto con el multímetro. En integrados, sensores y optoacopladores se requiere una prueba funcional o mediciones específicas porque un test de continuidad no confirma su funcionamiento.
9. ¿Qué debo revisar antes de comprarlo?
Comprueba la referencia completa, tensión máxima, corriente, encapsulado, pinout y tipo de montaje. En diodos revisa VRRM y recuperación; en lógica verifica alimentación; en optoacopladores comprueba aislamiento y corriente LED; y en sensores revisa sensibilidad y alimentación.
10. ¿Para qué tipo de proyectos es útil?
La referencia puede utilizarse en reparación, prototipos, automatización, fuentes, instrumentación o lógica digital según su función. Lo importante es seleccionar el componente a partir de los parámetros eléctricos de la aplicación y no únicamente por el nombre comercial.
