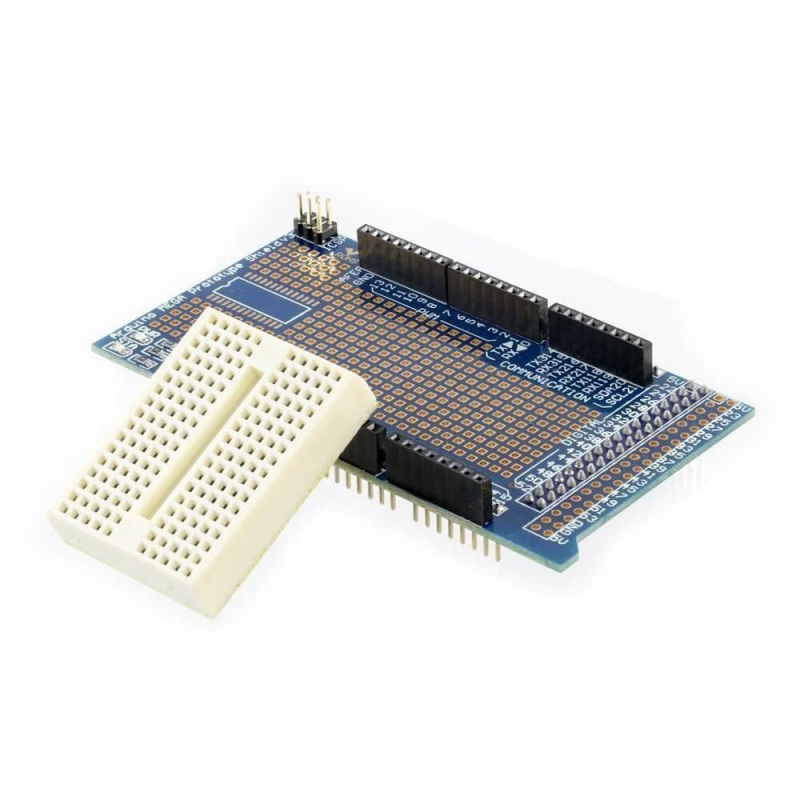

Escudo de Prototipado / ProtoShield V3 para Arduino Mega 2560 (MEGAPSV3DE)

Placa de expansión de prototipos con área de soldadura en oro, zona SMD SOP28, botón de reset, indicadores LED y compatibilidad total con Arduino Mega 1280 / 2560.

El Escudo de Prototipado ProtoShield V3 (MEGAPSV3DE) es una tarjeta de expansión diseñada específicamente para placas Arduino Mega 2560 y Mega 1280. Permite desarrollar circuitos personalizados y soldar componentes directamente sobre su amplia área de prototipos con pistas procesadas con acabado de oro. Incorpora además una zona dedicada para circuitos integrados SMD en encapsulado SOP28, un botón de reset adicional, LEDs indicadores de estado y alimentación, y conexiones expuestas para todos los pines de E/S del microcontrolador.

Especificaciones Técnicas

Parámetro EléctricoRango / Valor Oficial
Voltaje de OperaciónCompatible con lógicas de 5V y 3.3V del Arduino base
Conexión de PinesAcceso directo a los 54 pines digitales y 16 entradas analógicas del Mega
Indicadores VisualesLED indicador de alimentación (PWR) y LEDs de estado configurables
Puerto de ProgramaciónAcceso pasante al conector ICSP del microcontrolador
Corriente Máxima por LíneaSujeta a los límites de la placa Arduino base (hasta 40 mA por pin I/O)
Tecnología de FabricaciónPCB de alta calidad con acabado de oro inmersión (Immersion Gold)
Parámetro Físico / EstructuraRango / Valor Oficial
Compatibilidad PrincipalArduino Mega 2560 R3 / Mega 1280
Área de PrototipadoMatriz de pads cuadrados espaciados para soldadura fácil de componentes
Área de Montaje SMDEspacio dedicado para encapsulados superficiales tipo SOP28
Botón de ResetPulsador físico de reinicio duplicado en la parte superior
Compatibilidad BreadboardPermite adherir una mini protoboard autoadhesiva (opcional)
Aplicación PrincipalDesarrollo de circuitos personalizados, domótica y robótica avanzada

Ventajas Clave del Shield MEGAPSV3DE

• Integración Todo en Uno: Permite fusionar tu circuito personalizado y la placa Arduino Mega en un solo módulo compacto y profesional, eliminando cables volantes y conexiones inestables en protoboards externas.

• Área SMD SOP28 Integrada: Cuenta con pistas diseñadas para soldar circuitos integrados de montaje superficial además de componentes de inserción tradicional en orificios pasantes.

• Pads con Acabado de Oro: Su tecnología de fabricación con acabado de oro inmersión facilita notablemente la soldadura de componentes y previene la oxidación de las pistas a largo plazo.

El diseño tipo shield se acopla de manera uniforme sobre los pines headers del Arduino Mega, distribuyendo los terminales de prototipado alrededor de la placa.

Galería Dinámica de Conexiones de Hardware

Esquema 1: Montaje físico del ProtoShield sobre la placa Mega 2560
Esquema 3: Distribución de pads cuadrados para circuitos personalizados
Esquema 2: Ubicación del espacio para componentes de montaje superficial
Esquema 4: Acceso a líneas de alimentación y pines digitales/analógicos
Guía Esencial de Conexión y Montaje de Hardware: Alinee cuidadosamente los pines macho inferiores del ProtoShield MEGAPSV3DE con los conectores hembra de su Arduino Mega 2560 y presione hacia abajo de forma equilibrada. Las líneas de alimentación (5V, 3.3V y GND) se encuentran dispuestas en las pistas laterales para facilitar el puenteo hacia sus componentes soldados en la matriz central.
🎓 Verificación de Pines y Componentes en ProtoShield

Al diseñar circuitos personalizados soldados en la zona de prototipado, puedes comprobar el correcto funcionamiento de tus conexiones mediante un programa básico de prueba en Arduino IDE:

  • E/S Digitales: Configura pines específicos conectados a tus circuitos soldados mediante pinMode().
  • Monitoreo Serie: Utiliza el puerto serial para verificar estados lógicos de pulsadores o sensores añadidos en la placa.
// Código de Ejemplo: Verificación de E/S para Circuito en ProtoShield V3 // Puedes conectar un LED en el pin 22 y un botón en el pin 23 de tu área soldada. const int PIN_LED_CUSTOM = 22; // Pin digital conectado a tu circuito en placa const int PIN_BTN_CUSTOM = 23; // Pin digital para pulsador en placa void setup() { Serial.begin(115200); pinMode(PIN_LED_CUSTOM, OUTPUT); pinMode(PIN_BTN_CUSTOM, INPUT_PULLUP); // Habilita resistencia pull-up interna Serial.println("--- Test ProtoShield V3 Arduino Mega Iniciado ---"); } void loop() { // Leemos el estado del botón soldado en el prototipo int estadoBoton = digitalRead(PIN_BTN_CUSTOM); if (estadoBoton == LOW) { // Botón presionado (activo en LOW) digitalWrite(PIN_LED_CUSTOM, HIGH); Serial.println("Botón presionado -> LED encendido en ProtoShield."); } else { digitalWrite(PIN_LED_CUSTOM, LOW); } delay(50); }
1. ¿Este escudo de prototipado es compatible con placas Arduino Uno o Nano?
No. El ProtoShield MEGAPSV3DE está diseñado exclusivamente con el factor de forma y distribución de pines extendida de la familia Arduino Mega 1280 / 2560. Para placas Arduino Uno existe una versión específica de tamaño menor.
2. ¿Puedo montar una mini protoboard sobre la superficie del shield?
Sí. La superficie central del ProtoShield V3 cuenta con espacio libre suficiente para adherir una mini protoboard autoadhesiva (como las de 170 puntos), permitiéndote realizar pruebas de circuitos sin necesidad de soldar de inmediato.
3. ¿Para qué sirve el área con formato SOP28 en la placa?
El espacio SOP28 está preparado con pistas y pines expuestos para que los entusiastas de la electrónica puedan soldar circuitos integrados de montaje superficial (SMD) de hasta 28 pines directamente en la tarjeta, optimizando espacio en proyectos avanzados.
4. ¿El botón de reset físico de la placa reemplaza al del Arduino Mega?
Sí. El botón incorporado en el ProtoShield está conectado en paralelo con el botón de reinicio original del Arduino Mega, facilitando el acceso al reseteo del sistema incluso cuando el shield se encuentra montado bajo gabinetes o estructuras.
