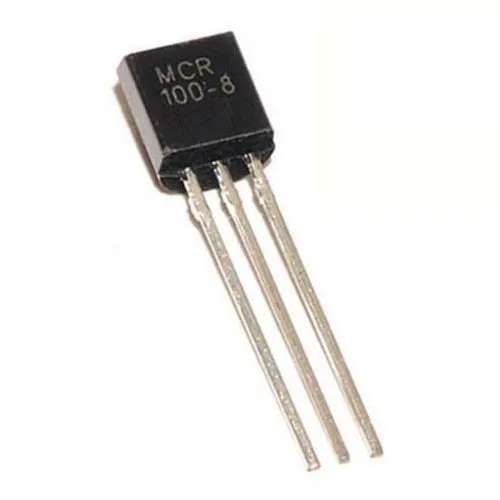

- SCR DE 600V 0.8AMP [MCR100-8] SCR DE 600V 0.8AMP
SCR DE 600V 0.8AMP
[MCR100-8] SCR DE 600V 0.8AMP
https://electrofranko.com/shop/mcr100-8-scr-de-600v-0-8amp-853 https://electrofranko.com/web/image/product.template/853/image_1920?unique=01db073
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
MCR100-8
MCR100-8 Rectificador Controlado de Silicio (SCR) Sensible
Dispositivo semiconductor de conmutación unidireccional microminiatura de compuerta sensible para control lógico de potencia
El MCR100-8 es un rectificador controlado de silicio de baja potencia diseñado para aplicaciones de conmutación directa en circuitos integrados. Su arquitectura robusta de compuerta sensible permite el disparo estable mediante señales lógicas de microcontroladores, resguardando los componentes analógicos contra transitorios eléctricos inversos y ruidos de acoplamiento destructivos. Su encapsulado clásico asegura un acoplamiento idóneo en sistemas de control de luces, sensores analógicos y electrodomésticos.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Rectificador Controlado de Silicio (SCR Unidireccional) |
| Voltaje de estado bloqueado (VDRM) | 600 V (Voltaje pico máximo admisible continuo en apagado) |
| Voltaje reverso repetitivo (VRRM) | 600 V (Aislamiento seguro ante transitorios inversos de línea) |
| Corriente RMS en estado activo (IT RMS) | 0.8 A (Flujo de conducción permanente absoluto continuo) |
| Corriente de pico no repetitiva (ITSM) | 10 A (Soporte transitorio ante sobretensiones a 50/60 Hz) |
| Corriente de disparo de compuerta (IGT) | 200 µA máximo (Compuerta de ultra alta sensibilidad lógica) |
| Voltaje de disparo de compuerta (VGT) | 0.8 V máximo (Bajísimo umbral analógico de encendido) |
| Corriente de retención máxima (IH) | 5.0 mA (Flujo mínimo para sostener la unión en conducción) |
| Voltaje en estado activo máximo (VTM) | 1.7 V (Caída de potencial interno en conducción plena) |
| Rango térmico de operación (Tj) | -40°C a 110°C (Estabilidad extendida de grado industrial) |
| Encapsulado estándar | TO-92 (Cuerpo plástico clásico semicilíndrico de tres pines) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista frontal con la cara plana hacia arriba) |
|---|---|---|---|
| Pin 1 | Cátodo (K) | Terminal de salida de corriente acoplado a la masa común | Extremo Izquierdo |
| Pin 2 | Compuerta (G) | Terminal de control secundario para definir el disparo | Centro |
| Pin 3 | Ánodo (A) | Terminal principal de entrada de potencia analógica lineal | Extremo Derecho |
Ventajas del MCR100-8
Compuerta de Ultra Alta Sensibilidad (200µA): Habilita el disparo directo desde microcontroladores de baja potencia sin emplear etapas amplificadoras intermedias.
Sólida Barrera Dieléctrica de Bloqueo (600V): Garantiza un margen preventivo robusto ante picos inversos y ruidos transitorios severos de la red AC.
Formato TO-92 Microminiatura: Optimiza de forma drástica el espacio de diseño en la tarjeta impresa, ideal para ensambles de alta densidad.
Conmutación de Conducción Unidireccional: Actúa eficazmente como llave estática estricta de corriente directa, anulando las retroalimentaciones destructivas en el sistema.
Aplicaciones Recomendadas
